1. Introducere în manometre

1.1 Ce este un manometru?

A manometru este un dispozitiv folosit pentru a măsura fsauța exercitată de un fluid – gaz sau lichid – în cadrul unui sistem. Oferă o indicație vizuală sau digitală a nivelurilsau de presiune, ajutând operatorii să mențină o funcționare sigură și eficientă în diverse aplicații industriale, comerciale și rezidențiale. Manometrele sunt instrumente fundamentale în inginerie, producție, HVAC, sisteme auto, dispozitive medicale și nenumărate alte domenii în care monitorizarea presiunii este critică.

Majoritatea manometrelor măsoară presiunea în raport cu presiunea atmosferică (cunoscută ca presiune manometrică ), deși multe instrumente specializate măsoară și presiunea absolută sau diferențială. Indiferent dacă sunt mecanice sau electronicee, manometrele joacă un rol vital în asigurarea performanței echipamentului, a siguranței și a conformității cu standardele din industrie.

1.2 De ce sunt importante manometrele?

Manometrele sunt esențiale din mai multe motive importante:

• Asigurarea sigurantei: Multe sisteme industriale funcționează sub presiune ridicată. Măsurarea precisă a presiunii ajută la prevenirea defecțiunilor echipamentelor, a scurgerilor și a accidentelor catastrofale.

• Optimizarea performanței: Nivelurile adecvate de presiune asigură că pompele, compresoarele, cazanele și sistemele hidraulice funcționează eficient.

• Conformitate cu reglementările: Multe industrii, cum ar fi petrolul și gazele, procesarea chimică și produsele farmaceutice, necesită monitorizare documentată a presiunii pentru siguranța și controlul calității.

• Depanare: Citirile anormale ale presiunii ajută la identificarea problemelor precum blocajele, scurgerile, supapele defectuoase sau ineficiența sistemului.

• Reducerea costurilor: Monitorizarea și menținerea presiunii corecte reduce uzura echipamentului și scade consumul de energie.

Fără măsurarea fiabilă a presiunii, operațiunile industriale ar fi mult mai puțin previzibile și semnificativ mai periculoase.

1.3 Scurt istoric al măsurării presiunii

Evoluția măsurării presiunii se întinde pe mai mult de trei secole:

• Începuturile secolului al XVII-lea: Studiul presiunii a început cu pionieri precum Evangelista Torricelli , care a inventat primul barometru cu mercur în 1643. Aceasta a pus bazele înțelegerii presiunii atmosferice.

• Bourdon Tube Inovation (1849): inginer francez Eugène Bourdon a introdus manometrul cu tub Bourdon, un dispozitiv mecanic folosit și astăzi pe scară largă. Designul său simplu și robust a transformat industriile, oferind măsurare precisă și accesibilă a presiunii.

• Revoluția industrială: Pe măsură ce motoarele cu abur, cazanele și mașinile grele s-au răspândit, manometrele au devenit esențiale pentru funcționarea în siguranță.

• Progrese în secolul al XX-lea: Senzorii electronici, traductoarele de presiune și manometrele digitale au adus o precizie și o capacitate de date fără precedent.

• Epoca modernă: Măsurarea presiunii de astăzi include senzori fără fir, manometre inteligente activate pentru IoT și instrumente digitale ultra-precise utilizate în industria aerospațială, energetică și în producția avansată.

2.Tipuri de manometre

Manometrele sunt disponibile în multe modele pentru a se potrivi diferitelor intervale de presiune, tipuri de medii și condiții de mediu. Ele se împart în general în trei categorii principale: mecanice , electronic , și specialitatea manometre. Înțelegerea acestor tipuri ajută utilizatorii să aleagă ecartamentul potrivit pentru aplicația lor specifică.

---

2.1 Manometre mecanice

Manometrele mecanice sunt cele mai utilizate și se bazează pe elemente elastice care se deformează sub presiune. Simplitatea, durabilitatea și independența lor față de energia electrică le fac ideale pentru mediile industriale.

2.1.1 Manometre cu tub Bourdon

The tub Bourdon este cel mai comun design de manometru mecanic. Este format dintr-un tub metalic curbat, gol, care se îndreaptă atunci când presiunea intră în el. Mișcarea se transferă la un indicator de pe cadranul indicatorului.

Tub Bourdon de tip C

• Cel mai standard design.

• Forma tubului semicircular.

• Potrivit pentru presiuni medii spre mari.

• Folosit în petrol și gaze, sisteme hidraulice și mașini industriale generale.

Tub spiralat Bourdon

• Fabricat din tuburi spiralate în formă de spirală.

• Permite o mai mare deplasare a capătului liber al tubului, îmbunătățind sensibilitatea.

• Folosit pentru instrumente industriale de mai mare precizie.

Tub elicoidal Bourdon

• Un tub de metal înfășurat într-o formă de helix.

• Oferă cea mai mare capacitate de deplasare dintre modelele Bourdon.

• Ideal pentru aplicații de înaltă presiune și măsurători de precizie.

2.1.2 Calibre cu diafragmă

Manometrele cu diafragmă folosesc a membrana flexibila care se deviază atunci când este expus la presiune. Sunt ideale pentru:

• Măsurarea intervalelor de joasă presiune

• Medii corozive

• Fluide vâscoase sau contaminate

Aplicațiile comune includ procesarea alimentelor, produsele farmaceutice și fabricile chimice.

2.1.3 Calibre cu burduf

Calibrele cu burduf constau din a element cilindric ondulat care se extinde sau se contractă sub presiune.

• Potrivit pentru presiune joasă până la moderată

• Oferă o sensibilitate excelentă

• Folosit adesea în sisteme HVAC, regulatoare de gaz și echipamente de laborator

---

2.2 Manometre electronice

Manometrele electronice convertesc presiunea într-un semnal electric folosind senzori precum piezoelectrice, tensiometru sau elemente capacitive.

2.2.1 Traductoare de presiune

A traductor de presiune produce o ieșire electrică (milivolt, volți sau mA) proporțională cu presiunea.

• Folosit pentru achiziția de date

• Esențial pentru automatizare și monitorizare de la distanță

• Frecvent în sistemele aerospațiale, de testare auto și de control industrial

2.2.2 Transmițătoare de presiune

Transmițătoarele sunt traductoare avansate care includ condiționarea semnalului și oferă ieșiri standardizate, cum ar fi 4-20 mA .

• Construit pentru medii industriale dure

• Folosit în stații de petrol și gaze, de procesare chimică și de tratare a apei

• Oferă precizie ridicată și stabilitate pe termen lung

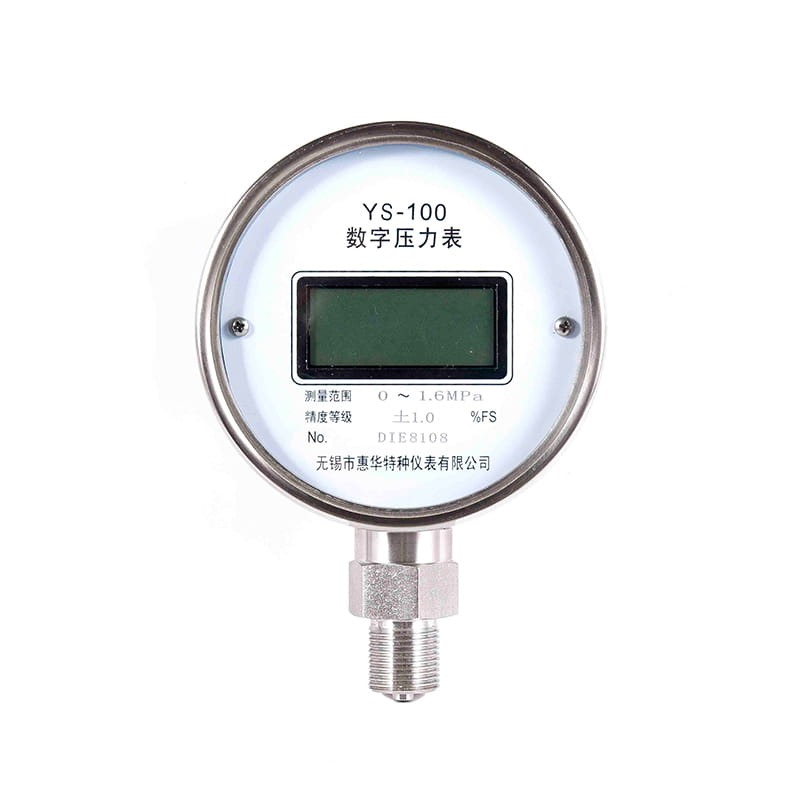

2.2.3 Manometre digitale

Manometrele digitale au senzori electronici asociati cu un afișaj digital.

• Numere ușor de citit care înlocuiesc cadranele analogice

• Adesea includ funcții precum înregistrarea datelor, captarea vârfurilor sau conectivitate fără fir

• Ideal pentru calibrare pe teren, testare și aplicații portabile

---

2.3 Manometre de specialitate

Aceste manometre sunt proiectate pentru condiții unice de măsurare.

2.3.1 Manometre de presiune diferențială

Manometrele diferențiale măsoară diferența de presiune dintre două puncte.
Aplicatii:

• Monitorizarea filtrului

• Măsurarea debitului

• Echilibrarea presiunii în cameră curată și HVAC

2.3.2 Manometre absolute

Presiunea de referință a manometrelor absolute față de a vid perfect .
Folosit pentru:

• Cercetare științifică

• Testare aerospațială

• Procese industriale de înaltă precizie

2.3.3 Vacuometre

Vacuometrele măsoară presiunea sub nivelul atmosferic. Tipurile includ:

• Vacuometre mecanice

• Indicatori de conductivitate termică

• Manometre de ionizare

Folosit în mod obișnuit în sisteme de laborator, pompe de vid, fabricarea semiconductoarelor și refrigerare.

3.Cum funcționează manometrele

Înțelegerea modului în care funcționează manometrele ajută utilizatorii să aleagă tipul potrivit și asigură instalarea și întreținerea corespunzătoare. Deși modelele variază, toate manometrele funcționează prin conversia forței exercitate de un fluid într-o valoare lizibilă.

---

3.1 Principiul de funcționare al manometrelor mecanice

Pe care se bazează manometrele mecanice deformare elastică . Când se aplică presiune asupra unui element intern, acesta își schimbă forma. Această mișcare este tradusă în indicatorul sau indicatorul indicatorului.

Elementele mecanice cheie includ:

Mecanismul tubului Bourdon

• Un tub metalic curbat, gol, primește presiune internă.

• Pe măsură ce presiunea crește, tubul se îndreaptă ușor.

• Mișcarea rezultată este amplificată de viteze și pârghii, mișcând indicatorul cadran.

• Ideal pentru presiuni medii până la înalte și uz industrial general.

Funcționarea diafragmei

• O membrană metalică subțire, circulară, se deviază sub presiune.

• Deviația se amplifică prin legătură mecanică.

• Potrivit pentru măsurători de joasă presiune și medii corozive sau vâscoase.

Funcția Burduf

• O serie de pliuri metalice concentrice se extind sau se contractă cu schimbările de presiune.

• Oferă sensibilitate și precizie excelente.

• Folosit în HVAC, reglarea gazelor și măsurarea joasă presiune.

Calibrele mecanice sunt apreciate pentru simplitate, durabilitate și independență față de energia electrică, făcându-le indispensabile în industriile grele.

---

3.2 Principiul de funcționare al manometrelor electronice

Pe care se bazează manometrele electronice senzori sensibili la presiune care transformă forța mecanică într-un semnal electric.

Tehnologii comune ale senzorilor:

Senzori tensiometru

• Presiunea deformează o diafragmă metalică.

• Extensometrele detectează deformarea ca o modificare a rezistenței electrice.

• Precizie ridicată și stabilitate excelentă pe termen lung.

Senzori piezoelectrici

• Presiunea aplicată cristalelor piezoelectrice generează o sarcină electrică.

• Foarte receptiv, potrivit pentru presiune dinamică sau pulsatorie.

Senzori capacitivi

• Presiunea modifică distanța dintre două plăci de condensator.

• Ideal pentru aplicații de joasă presiune cu sensibilitate ridicată.

Procesarea semnalului

Manometrele electronice convertesc ieșirea senzorului în semnale electrice digitale sau analogice:

• Semnale în milivolt (mV).

• Ieșiri de tensiune (0–5 V, 0–10 V)

• Bucle de curent (4–20 mA)

Aceste semnale pot alimenta înregistratoare de date, sisteme de control sau module de afișare. Manometrele digitale integrează această funcționalitate într-o singură unitate compactă, oferind măsurători precise și ușor de citit.

---

3.3 Înțelegerea unităților de presiune (PSI, bar, kPa etc.)

Presiunea poate fi măsurată folosind mai multe unități comune, iar înțelegerea acestora asigură o interpretare corectă.

Unități de presiune populare:

• PSI (lire pe inch pătrat)
  Cel mai frecvent în S.U.A. Folosit în sistemele auto, HVAC și industriale.

• Bar
  Folosit pe scară largă în Europa și în industriile internaționale.
  1 bar ≈ presiunea atmosferică la nivelul mării (14,5 psi).

• kPa (kilopascal)
  Unitate metrică standard pentru presiune.
  Adesea folosit în aplicații științifice și de inginerie.

• MPa (Megapascal)
  Frecvent în sistemele hidraulice de înaltă presiune.

• inHg/mmHg
  Folosit pentru măsurarea vidului și a presiunii barometrice.

• Torr
  Unitate științifică specializată (1 Torr ≈ 1 mmHg).

Manometru vs. Presiune absolută:

• Presiune manometrică (PSIG)
  Măsoară presiunea în raport cu presiunea atmosferică.
  Majoritatea manometrelor industriale folosesc acest lucru.

• Presiune absolută (PSIA)
  Măsoară presiunea raportată la vid.
  Necesar pentru procese de înaltă precizie, cum ar fi lucrările aerospațiale sau științifice.

Înțelegerea modului în care funcționează manometrele și a modului în care diferă unitățile de presiune asigură selecția, instalarea și depanarea precise în mediile industriale și comerciale.

4.Aplicații ale manometrelor

Manometrele sunt instrumente esențiale în nenumărate industrii. Capacitatea lor de a monitoriza și controla presiunea fluidului le face critice pentru siguranță, optimizarea performanței, conformitatea cu mediul și protecția echipamentului. Mai jos sunt principalele sectoare în care manometrele joacă un rol vital.

---

4.1 Aplicații industriale

4.1.1 Industria petrolului și gazelor

În sectorul petrolului și gazelor, manometrele ajută la gestionarea condițiilor de presiune extremă în foraj, extracție și rafinare.
Utilizările tipice includ:

• Monitorizarea presiunii din capul puțului

• Asigurarea securității în conducte și compresoare

• Măsurarea presiunii în procesele de separare și rafinare

• Detectarea scurgerilor și prevenirea erupțiilor

Calibrele mecanice cu tub Bourdon și transmițătoarele electronice robuste sunt utilizate în mod obișnuit datorită durabilității lor în medii dure.

4.1.2 Prelucrare chimică

Instalațiile chimice necesită un control precis al presiunii pentru a menține eficiența reacției și pentru a evita condițiile periculoase.
Aplicațiile includ:

• Monitorizarea presiunii în reactor

• Gestionarea sistemelor de lichide și gaze corozive

• Protejarea pompelor, schimbătoarelor de căldură și liniilor de proces

Diafragma și dispozitivele de etanșare chimică sunt utilizate pe scară largă deoarece rezistă la medii corozive și vâscoase.

4.1.3 Tratarea apei și a apelor uzate

În instalațiile de tratare a apei, manometrele asigură performanța constantă a sistemului și conformitatea cu reglementările de mediu.
Aplicații cheie:

• Monitorizarea admisiei si iesirii pompei

• Verificări ale presiunii diferențiale ale sistemului de filtrare

• Reglarea presiunii în conducte

• Monitorizarea sistemelor de aerare și dozare chimică

Manometrele de presiune diferențială sunt utile în special pentru monitorizarea performanței filtrului.

---

4.2 Sisteme HVAC

Sistemele de încălzire, ventilație și aer condiționat se bazează pe manometre pentru a asigura fluxul de aer adecvat, încărcarea cu agent frigorific și echilibrul sistemului.
Utilizări comune:

• Măsurarea presiunii agentului frigorific în sistemele de răcire

• Monitorizarea presiunii cazanului

• Verificarea sistemelor de apă răcită și abur

• Echilibrarea presiunii aerului din camera curată sau din spital

Profesioniștii HVAC folosesc frecvent manometre digitale pentru precizia și comoditatea lor în timpul diagnosticării la fața locului.

---

4.3 Industria auto

Măsurarea presiunii este esențială pentru siguranța, performanța și eficiența vehiculului.
Aplicațiile auto includ:

• Monitorizarea presiunii în anvelope

• Măsurarea presiunii uleiului

• Testarea presiunii sistemului de injecție de combustibil

• Monitorizarea presiunii de supraalimentare a turbocompresorului

• Diagnosticarea sistemului de frânare

Indicatoarele digitale și mecanice joacă ambele roluri importante în garaje, unități de producție și sistemele de bord ale vehiculelor.

---

4.4 Echipamente medicale

Dispozitivele medicale depind în mare măsură de măsurarea precisă a presiunii pentru a asigura siguranța pacientului și livrarea precisă a tratamentului.
Exemplele includ:

• Regulatoare de oxigen

• Aparate de anestezie

• Ventilatoare

• Monitoare de tensiune arterială

• Autoclave de sterilizare

Aceste aplicații necesită precizie ridicată, calibrare strictă și performanță fiabilă în diferite condiții.

5.Selectarea manometrului corect

Alegerea manometrului corect este esențială pentru precizie, siguranță și performanță pe termen lung. Un indicator selectat prost poate duce la citiri incorecte, defecțiuni ale echipamentelor sau condiții de funcționare periculoase. Următorii factori vă ajută să vă asigurați că selectați manometrul ideal pentru aplicația dvs.

---

5.1 Interval de presiune

Selectarea intervalului corect de presiune este unul dintre cei mai importanți pași.

Cele mai bune practici:

• Alegeți un indicator în care presiunea normală de funcționare scade între 25% și 75% a gamei la scară completă.

• Evitați să selectați un manometru care va funcționa aproape de capacitatea sa maximă pentru a preveni oboseala mecanică.

• Pentru sarcini pulsatorii sau de șoc, selectați un manometru cu a interval de presiune mai mare sau unul echipat cu a carcasă plină cu lichid pentru a amortiza vibrațiile.

De ce contează:

Operarea unui manometru aproape de limita sa scurtează durata de viață, crește uzura și reduce precizia.

---

5.2 Precizie

Precizia manometrului determină cât de aproape este o măsurătoare de presiunea reală.

Grade comune de precizie:

• ±0,1% până la ±0,25% — Calibre digitale sau de laborator de înaltă precizie

• ±0,5% până la ±1% — Calibre de calitate industrială

• ±2% până la ±3% — Manometre de uz general

Exemple de utilizare:

• Laboratoare de calibrare necesită instrumente digitale de înaltă precizie sau manometre de testare.

• Aplicatii industriale generale folosesc adesea instrumente mecanice cu o precizie de ±1%.

• HVAC și auto utilizați de obicei o precizie de la ±2% până la ±3%.

Perspectivă cheie:

O precizie mai mare înseamnă de obicei costuri mai mari, așa că alegeți în funcție de nevoile aplicației, nu mai mult decât este necesar.

---

5.3 Compatibilitate media

Fluidul (gaz sau lichid) măsurat joacă un rol major în selecția manometrului.

Considerațiile includ:

• Medii corozive → Utilizați elemente interne din oțel inoxidabil sau etanșări cu diafragmă

• Fluide vâscoase sau contaminate → Alegeți calibre cu diafragmă sau cu etanșare chimică

• Serviciu de oxigen → Manometrul trebuie curățat pentru utilizarea oxigenului

• Medii la temperatură ridicată → Poate necesita elemente de răcire sau sisteme capilare

De ce contează:

Compatibilitatea incorectă a materialului poate duce la coroziune, ruperea diafragmei sau citiri inexacte.

---

5.4 Condiții de mediu

Mediul înconjurător poate influența în mod semnificativ performanța și durata de viață a instrumentului.

Factori cheie de mediu:

• Temperatura: Temperaturile ridicate sau scăzute afectează precizia; alegeți manometre compensate cu temperatură dacă este necesar.

• Vibrație: Manometrele umplute cu lichid reduc vibrațiile indicatorului și prelungesc durata de viață.

• Umiditate sau substanțe chimice: Utilizați manometre sigilate ermetic sau cu rating IP.

• Expunere în aer liber: Alegeți modele rezistente la UV, din oțel inoxidabil sau rezistente la intemperii.

Situații speciale:

• Zonele periculoase pot necesita Certificat ATEX or intrinsec sigur calibre.

• Mediile marine beneficiază de materiale rezistente la coroziune.

---

5.5 Dimensiunea ecartamentului și tipul de conexiune

Dimensiunea corectă și conexiunea corectă asigură o vizibilitate ușoară și o instalare corectă.

Dimensiune cadran:

Dimensiuni tipice: 1,5", 2", 2,5", 4", 6"

• Cadranele mai mari oferă o mai bună lizibilitate, mai ales în medii industriale.

• Cadranele mai mici sunt potrivite pentru spații înguste sau echipamente portabile.

Tipuri de conectare:

• NPT (Filet pentru conducte naționale) — Frecvent în aplicațiile industriale din S.U.A

• BSP (conductă standard britanică) — Frecvent în Europa și Asia

• Racorduri cu flanșe — Folosit pentru sisteme mari sau de înaltă presiune

Stiluri de montare:

• Suport de jos

• Suport din spate

• Montare pe panou

Selectarea conexiunii corecte asigură o instalare fără scurgeri și fiabilitate pe termen lung.

---

Selectarea manometrului potrivit necesită o analiză atentă a intervalului de presiune, precizie, compatibilitate cu mediile, condițiile de mediu și designul fizic. Selecția corectă garantează siguranță, performanță și rentabilitate pe toată durata de viață a manometrului.

6. Instalarea manometrelor

Instalarea corectă este esențială pentru a asigura citiri precise, pentru a prelungi durata de viață a manometrului și pentru a menține siguranța sistemului. Chiar și instrumentele de înaltă calitate de la mărci precum WIKA, Ashcroft sau Dwyer pot oferi rezultate nesigure dacă sunt instalate incorect. Această secțiune acoperă pregătirea, un ghid de instalare pas cu pas și greșelile comune de evitat.

---

6.1 Măsuri de pregătire și siguranță

Înainte de a instala un manometru, pregătirea corectă este esențială.

Siguranța pe primul loc:

• Întotdeauna depresurizați sistemul înainte de instalare.

• Purtați adecvat EIP cum ar fi mănuși, ochelari de protecție și îmbrăcăminte de protecție.

• Verificați dacă gabaritul intervalul de presiune , materialele și dimensiunea sunt potrivite pentru aplicare.

• Asigurați-vă că mediul de proces este compatibil cu părțile umede ale manometrului (de exemplu, oțel inoxidabil, alamă, etanșări cu diafragmă).

• Inspectați toate filetele, adaptoarele și fitingurile pentru eventuale deteriorari.

Instrumente și materiale necesare:

• Chei (deschise sau reglabile)

• Sigilant pentru filete sau bandă PTFE

• Hardware de montare (dacă utilizați suport de panou sau suport)

• Certificat de calibrare (pentru testare înainte de utilizare, dacă este necesar)

Pregătirea corespunzătoare previne scurgerile, deteriorarea și citirile incorecte după instalare.

---

6.2 Ghid de instalare pas cu pas

Urmați acești pași pentru o instalare sigură și eficientă a manometrului.

Pasul 1: Verificați locația de instalare

Alegeți un punct de montare care este vizibil, accesibil și fără vibrații excesive.

• Pentru medii vibrante (de exemplu, pompe, compresoare), utilizați a snubber sau alegeți a manometru umplut cu lichid .

• Pentru liniile de temperatură înaltă, instalați elemente de răcire or tuburi capilare .

Pasul 2: Aplicați corect etanșantul

Utilizați bandă PTFE sau etanșant pentru filete pentru a preveni scurgerile.

• Înfășurați banda în sensul acelor de ceasornic numai pe firele tată.

• Evitați introducerea de etanșant în interiorul conexiunii manometrului pentru a preveni obstrucția.

Pasul 3: Montați indicatorul cu atenție

Introduceți manometrul în conexiunea sa cu mâna pentru a preveni încrucișarea.

• Folosiți o cheie pe chei plate , nu pe carcasa manometrului.

• Strângeți ferm, dar evitați strângerea excesivă pentru a preveni deteriorarea filetului sau a carcasei.

Pasul 4: Presurizați încet sistemul

Odată instalat, introduceți treptat presiune în sistem.

• Monitorizați indicatorul indicatorului sau afișajul digital pentru stabilitate.

• Verificați dacă există scurgeri în jurul punctului de conectare folosind un test de săpun, dacă este necesar.

Pasul 5: Verificați acuratețea și stabilitatea

După instalare, comparați citirile cu un manometru de referință sau cu o sursă de presiune cunoscută.

• Pentru aplicații critice, efectuați a verificarea calibrării liniei de bază .

Instalarea corectă asigură fiabilitate pe termen lung și performanță precisă.

---

6.3 Greșeli obișnuite de instalare de evitat

Chiar și erorile mici în timpul instalării pot duce la citiri inexacte sau la defecțiunea manometrului. Evita urmatoarele capcane:

1. Strângerea excesivă a manometrului

Un cuplu excesiv poate deforma filetele, poate crăpa mufa calibrelor sau poate deteriora mecanismul intern.

2. Instalarea manometrului în zone cu vibrații ridicate fără protecție

Utilizați întotdeauna amortizoare, amortizoare sau manometre umplute cu lichid atunci când aveți de-a face cu pulsații sau vibrații.

3. Expunerea manometrului la căldură excesivă

Liniile de proces la temperaturi ridicate pot distruge elementele interne ale manometrului. Utilizați adaptoare de răcire sau sifoane.

4. Utilizarea etanșanților nepotriviți

Sigilanții chimici care nu sunt proiectați pentru medii pot provoca contaminare sau pot bloca elementul senzor.

5. Montarea manometrului într-o orientare greșită

Manometrele trebuie instalate vertical, cu excepția cazului în care sunt proiectate altfel.

6. Ignorarea cerințelor de compatibilitate

Incompatibilitatea suportului poate duce la coroziune, ruperea diafragmei și defectarea bruscă a manometrului.

7. Instalarea manometrului fără dispozitive de reducere a presiunii

În sistemele de înaltă presiune, trebuie instalate supape de siguranță pentru a proteja manometrul de vârfurile bruște.

7. Calibrarea manometrelor

Calibrarea este esențială pentru a se asigura că un manometru măsoară cu precizie pe toată durata de viață. De-a lungul timpului, uzura mecanică, schimbările de temperatură, vibrațiile și factorii de mediu fac ca instrumentele să devină de la precizia lor originală. Calibrarea regulată garantează performanță fiabilă, siguranță și conformitatea cu standardele din industrie.

---

7.1 De ce este importantă calibrarea

Calibrarea verifică și ajustează citirea unui manometru pentru a se potrivi cu un standard de presiune cunoscut și certificat. Acesta asigură acuratețea și fiabilitatea instrumentului.

Motive cheie pentru calibrare:

• Asigurarea preciziei: Previne citirile false care pot duce la deteriorarea echipamentului sau la niveluri de presiune nesigure.

• Conformitate cu reglementările: Industrii precum petrol și gaze, produse farmaceutice și procesare chimică necesită proceduri de calibrare documentate.

• Siguranță: Citirile incorecte ale presiunii pot cauza defecțiuni ale sistemului, scurgeri sau explozii.

• Eficiența procesului: Calibrarea corectă menține performanța constantă și reduce timpul de nefuncționare.

• Controlul calității: Esențial în medii de precizie, cum ar fi testele de laborator, dispozitivele medicale sau producția.

Dacă un indicator nu este calibrat în mod regulat, chiar și o deplasare minoră poate compromite funcționarea și siguranța.

---

7.2 Metode de calibrare

Calibrarea manometrelor utilizează de obicei instrumente de referință foarte precise și urmăribile. Făuă dintre cele mai utilizate instrumente de calibrare sunt tester de greutate mare iar cel comparator de presiune .

---

7.2.1 Deadweight Tester

The tester de greutate mare este considerată cea mai precisă metodă de calibrare a manometrelor și este adesea folosită ca standard primar.

Cum funcționează:

• Masele (greutățile) cunoscute sunt plasate pe un piston.

• Greutățile generează o presiune precisă proporțională cu forța/aria.

• Presiunea generată este aplicată manometrului testat.

• Citirea manometrului este comparată cu presiunea de referință cunoscută.

Avantaje:

• Precizie extrem de ridicată (±0,015% sau mai bună)

• Utilizat pe scară largă pentru calibrare de laborator și de înaltă precizie

• Oferă presiune de referință stabilă și repetabilă

Ideal pentru:

• Laboratoare de calibrare

• Aplicații industriale de înaltă precizie

• Producători de gabarit

---

7.2.2 Comparator de presiune

A comparator de presiune este mai convenabil pentru calibrarea pe teren și în atelier.

Cum funcționează:

• Comparatorul presurizează un sistem închis care conține atât manometrul de testare, cât și un manometru de referință foarte precis (adesea un manometru digital sau un calibrator de presiune).

• Citirile sunt comparate la mai multe puncte de presiune.

Avantaje:

• Mai rapid și mai ușor decât un tester greu

• Potrivit pentru calibrare la fața locului

• Compatibil cu o gamă largă de instrumente

Ideal pentru:

• Instalatii industriale

• Departamente de întreținere

• Companii de servicii HVAC și mecanice

---

7.3 Frecvența de calibrare

Intervalul de calibrare recomandat depinde de mai mulți factori, inclusiv de aplicație, standarde industriale și condiții de utilizare a manometrului.

Orientări generale:

• Utilizare industrială tipică: Calibrați anual

• Sisteme cu vibrații ridicate sau pulsații: Fiecare 3–6 luni

• Aplicații critice (medicale, aerospațiale, chimice): Fiecare 3 luni sau conform cerințelor de reglementare

• Noi instrumente de măsurare: Verificați calibrarea înainte de prima utilizare

• După orice șoc mecanic: Calibrați immediately

Factori care afectează intervalul de calibrare:

• Condiții de mediu (temperatură, vibrații, umiditate)

• Presiunea de funcționare raportată la intervalul manometru

• Frecvența ciclurilor de presiune

• Corozivitatea mediului

• Calitatea indicatorului și specificațiile producătorului

Cele mai bune practici:

Mențineți un jurnal de calibrare care să arate datele, rezultatele, ajustările și detaliile tehnicianului pentru a urmări performanța manometrului în timp.

---

Calibrarea regulată este esențială pentru a menține precizia, pentru a asigura siguranța și pentru a prelungi durata de viață a manometrelor dumneavoastră. Indiferent dacă utilizați metode standard de laborator, cum ar fi testere cu greutate redusă sau instrumente practice de teren, cum ar fi comparatoarele de presiune, stabilirea unui program de calibrare structurat asigură o măsurare fiabilă și consecventă a presiunii.

8. Menținerea manometrelor

Întreținerea corespunzătoare asigură că manometrele rămân precise, sigure și fiabile pe toată durata de viață. Chiar și instrumentele de cea mai înaltă calitate de la mărci precum WIKA, Ashcroft, Dwyer, Winters sau Weiss se pot deteriora dacă nu sunt inspectate și întreținute corespunzător. Această secțiune acoperă inspecția de rutină, curățarea și depanarea problemelor comune.

---

8.1 Inspecție regulată

Inspecția de rutină este esențială pentru identificarea semnelor timpurii de uzură, deteriorare sau defecțiune.

Lista de verificare a inspecției:

• Verificați comportamentul indicatorului:
  Asigurați-vă că revine la zero când este depresurizat și se mișcă fără probleme, fără a se lipi.

• Inspectați cadranul și lentila:
  Căutați condens, fisuri, decolorări sau fețe de cadran libere.

• Examinați tubul bourdon sau diafragma (dacă este vizibilă):
  Semnele de deformare indică suprapresiune sau deteriorarea pulsațiilor.

• Verificați carcasa pentru coroziune sau scurgeri:
  Mai ales important în medii chimice, în aer liber sau marine.

• Verificați conexiunile de presiune:
  Asigurați-vă că nu există scurgeri, fire dezlipite sau fitinguri slăbite.

• Căutați vibrații sau pulsații:
  Mișcarea repetată poate provoca trepidații ale indicatorului, pierderea preciziei și oboseală.

Frecvența de inspecție recomandată:

• Aplicatii industriale: Lunar

• Aplicații de înaltă precizie sau periculoase: Săptămânal

• Uz general/HVAC/auto: Fiecare 3–6 months

---

8.2 Proceduri de curățare

Contaminanții precum murdăria, uleiul, umiditatea sau reziduurile chimice pot afecta performanța unui indicator. Curățarea corespunzătoare asigură funcționarea corectă a manometrelor și prelungește durata de viață a acestora.

Pași de curățare:

1. Curățarea suprafețelor exterioare

• Ștergeți carcasa indicatorului și lentila cu o cârpă moale.

• Folosiți săpun ușor sau produse de curățare pe bază de alcool - evitați substanțele chimice abrazive.

2. Curăţare porturi de conexiune

• Îndepărtați resturile sau depunerile de pe racordul de proces.

• Pentru medii lipicioase sau vâscoase, clătiți cu un lichid de curățare compatibil.

• Nu folosiți niciodată unelte ascuțite care ar putea zgâria sau deforma conexiunea.

3. Curățare internă (când este cazul)

• Se efectuează numai pe instrumente proiectate pentru funcționare sau cu diafragme detașabile.

• Do nu deschideți manometre sigilate sau umplute cu lichid, deoarece acest lucru anulează majoritatea garanțiilor.

4. Manipulați cu atenție manometrele umplute cu lichid

• Dacă lichidul de umplere (de obicei, glicerină sau silicon) devine tulbure sau curge, este posibil să fie necesar să fie reumplut sau înlocuit manometrul.

Siguranța curățării:

• Întotdeauna depressurize the system before starting.

• Confirmați compatibilitatea chimică a agenților de curățare cu materialele de măsurare.

---

8.3 Depanarea problemelor comune

Manometrele pot întâmpina o serie de probleme operaționale. Mai jos sunt simptome comune, cauzele lor probabile și soluțiile recomandate.

---

Problema 1: Citirea indicatorului este inexactă

Cauze posibile:

• Deriva de calibrare

• Deteriorări mecanice (oboseala tubului Bourdon, uzura diafragmei)

• Expunerea la temperaturi extreme

• Vibrație sau pulsație

• Evenimente de suprapresiune

Solutii:

• Calibrați the gauge

• Instalați un amortizor sau un restrictor

• Înlocuiți elementele interne deteriorate

• Utilizați un manometru cu un domeniu de presiune mai mare

• Mutați sau izolați indicatorul de sursele de căldură

---

Problema 2: Indicatorul stick sau ezită

Cauze posibile:

• Coroziunea internă

• Murdărie sau contaminanți

• Daune provocate de vibrații

• Indicatorul îndoit sau mișcare deteriorată

Solutii:

• Curățați sau înlocuiți manometrul

• Utilizați un manometru umplut cu lichid

• Adăugați amortizarea vibrațiilor

• Înlocuiți indicatorul îndoit sau mecanismul intern

---

Problema 3: Aburire sau umiditate în interiorul lentilei

Cauze posibile:

• Pătrunderea umidității în medii umede

• Sigiliul carcasei eșuat

• Fluctuații rapide de temperatură

Solutii:

• Utilizați manometre sigilate ermetic sau cu rating IP

• Instalați un manometru cu o carcasă ventilată sau umplută cu lichid

• Înlocuiți sau reparați garniturile defecte

---

Problema 4: Indicatorul nu revine la zero

Cauze posibile:

• Deformarea permanentă a tubului bourdon

• Daune prin suprapresiune

• Uzura mecanica

Solutii:

• Înlocuiți indicatorul (majoritatea defecțiunilor cu retur zero sunt ireversibile)

• Faceți upgrade la un manometru proiectat pentru presiune sau pulsație mai mare

---

Problema 5: Gauge Vibrează sau tremură

Cauze posibile:

• Presiune pulsatorie (obișnuită lângă pompe și compresoare)

• Vibrații mecanice în sistem

Solutii:

• Instalați un amortizor sau o supapă cu ac

• Utilizați un manometru umplut cu lichid

• Adăugați suporturi de izolare a vibrațiilor

---

Întreținerea corespunzătoare asigură ca manometrele să rămână precise, sigure și de lungă durată. Urmând un program consecvent de inspecție, efectuând curățarea de rutină și depanarea din timp a problemelor, operatorii pot reduce semnificativ timpul de nefuncționare, pot prelungi durata de viață a manometrului și pot menține controlul optim al presiunii în orice aplicație.

9. Concluzie

9.1 Recapitulare a punctelor cheie

Manometrele sunt instrumente indispensabile în aplicații industriale, comerciale și științifice. De la simple manometre mecanice cu tub Bourdon la dispozitive inteligente compatibile IoT, acestea oferă informații critice asupra presiunii, siguranței și performanței sistemului. Pe parcursul acestui ghid, am explorat:

• Tipuri de manometre: Mecanice (tub Bourdon, diafragmă, burduf), electronice (transductoare, transmițătoare, digitale) și manometre de specialitate (diferențial, absolut, vid).

• Principii de lucru: Cum deformarea mecanică și detecția electronică transformă presiunea în semnale lizibile.

• Aplicatii: Procese industriale, sisteme HVAC, auto, dispozitive medicale și tratarea apei.

• Criterii de selecție: Interval de presiune, precizie, compatibilitate cu mediile, condiții de mediu, dimensiune și tip de conexiune.

• Instalare, calibrare și întreținere: Cele mai bune practici pentru a asigura fiabilitatea, longevitatea și conformitatea cu standardele de siguranță.

• Cele mai bune mărci și inovații: Producători de frunte (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) și tehnologii de ultimă oră, cum ar fi senzorii wireless, IoT și MEMS.

Înțelegând aceste aspecte cheie, inginerii, tehnicienii și operatorii pot asigura măsurători precise, operațiuni mai sigure și performanță optimizată a sistemului.

---

9.2 Viitorul măsurării presiunii

Viitorul măsurării presiunii evoluează rapid, condus de inovații în domeniul tehnologia senzorilor, comunicarea fără fir și întreținerea predictivă . Manometrele inteligente și conectate sunt setate să devină standard, oferind informații în timp real, reducând costurile de întreținere și îmbunătățind eficiența operațională.

Pe măsură ce industriile adoptă Conectivitate IoT, analiză bazată pe cloud și senzori cu autocalibrare , rolul manometrelor se va extinde dincolo de simpla măsurare pentru a deveni componente integrante ale sisteme inteligente, automate .

Rămânând la curent cu cele mai recente tehnologii și cele mai bune practici în selectarea, instalarea, calibrarea și întreținerea manometrelor, companiile se pot asigura că sistemele lor de măsurare a presiunii rămân precise, fiabile și pregătite pentru viitor.
