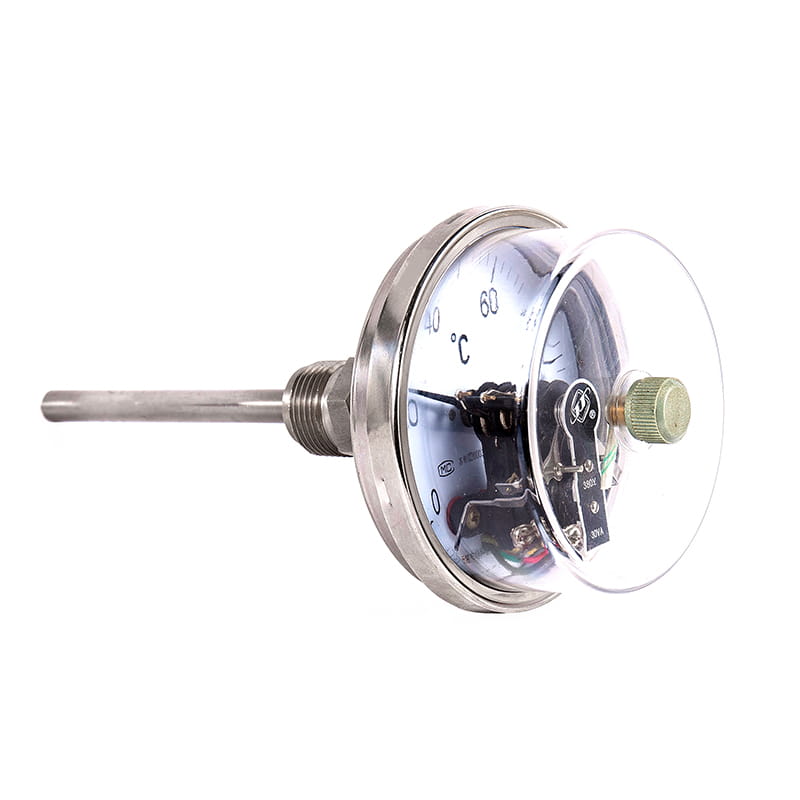

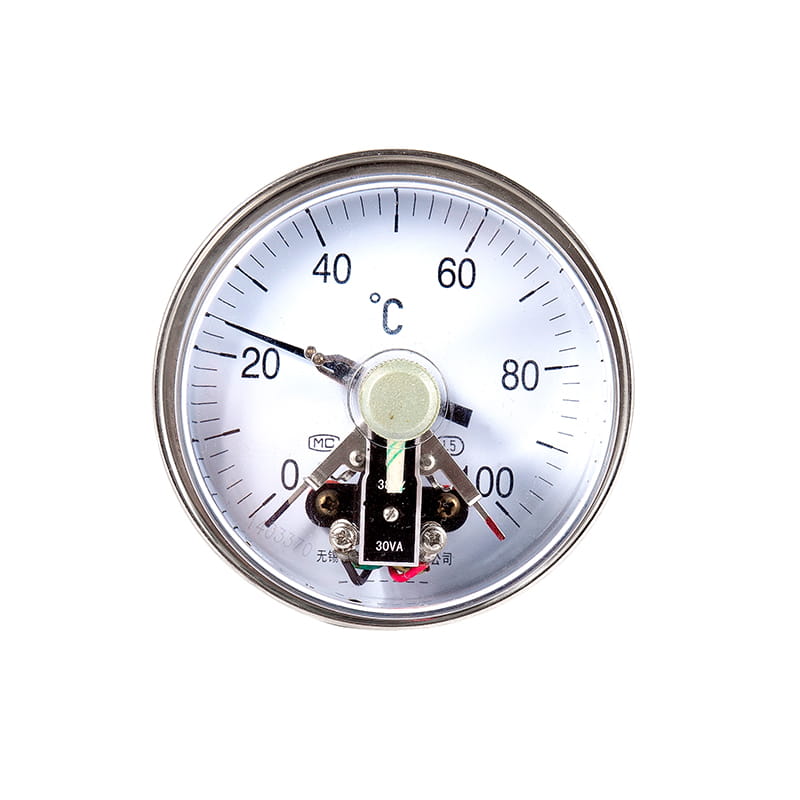

Seria WSSXC Termometru bimetalic de contact electric asistat magnetic

Model

WSSXC-4

WSSXC-5

Diametrul nominal (mm).

Φ 100

Φ 150

Fire potrivite

M27 × 2

Diametrul tubului de protecție ( mm )

10

Tub de protecție rezistă la presiunea ( MPA )

6.3

Clasa de precizie

1.5

Gama de măsurare ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Valoarea celulară ( ° C.) )

1

1

2

2

Gama de măsurare ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Valoarea celulară ( ° C.) )

5

5

10

10

Lungimea de inserție (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Constantă de timp

≤ 40 de ani

Parametri electrici

WSSXC-3

Capacitate de contact: 30VA ; Tensiune maximă: 220V AC

WSSXC-4

WSSXC-5

Capacitate de contact: 30VA ;

Tensiune maximă: 380V AC; 220V DC

Blocuri terminale

Cablare

1

2

3

4

Rezultatul limită superioară

Ieșire limită inferioară

Producția este comună

urechea

Protecție împotriva intrării

IP55

Aplicați standardul

JB/T 8803

NOTĂ: Firul de articulație poate fi făcut în fire de țeavă G1/2 , G3/4 și așa mai departe în conformitate cu cerințele utilizatorului.

Montare axială ( 01)

Montare radială ( 11 )

120 ⁰ Montare( 21 )

Montare gimbală ( 81 )
