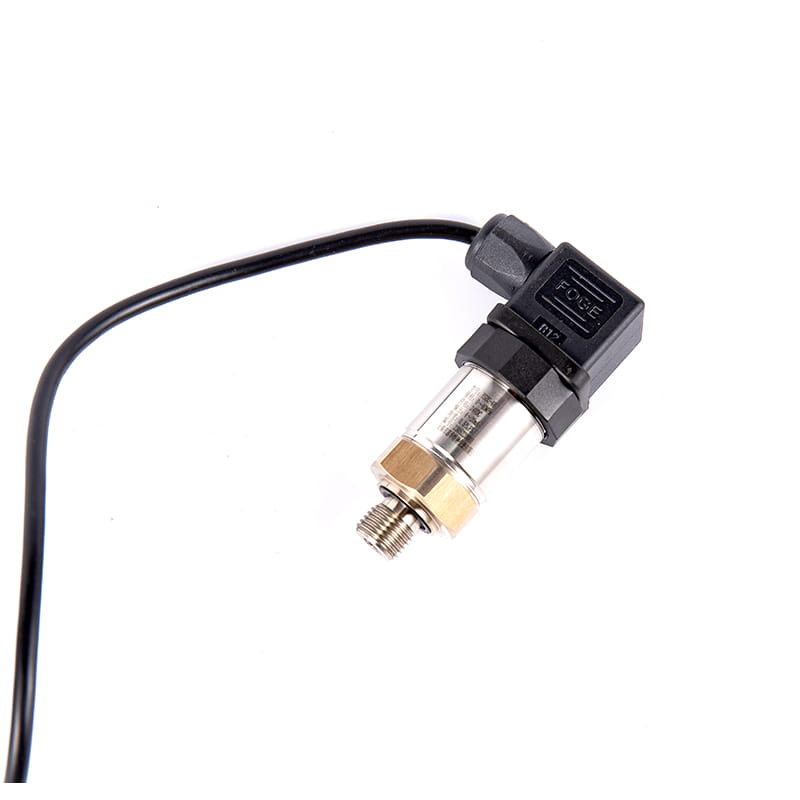

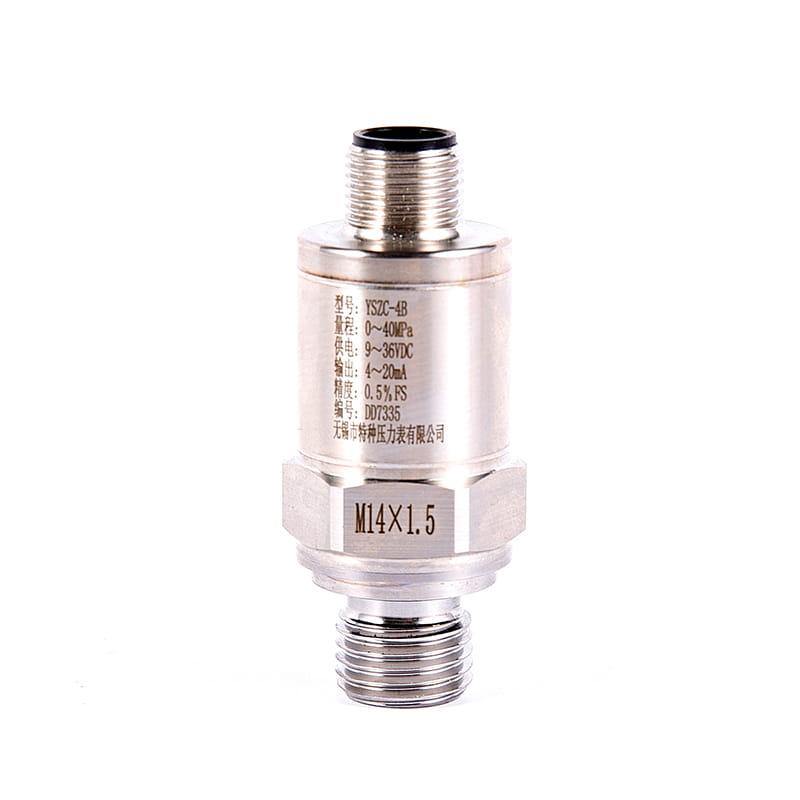

Transmițător de presiune compact seria YSZC-4

1. Prezentare generală

Acest transmițător de presiune are sensibilitate ridicată, precizie ridicată și capacitate puternică de supraîncărcare. Fabricat de senzori importați, senzorul și circuitul de amplificare sunt foarte integrate; Carcasa este un tub integral din oțel inoxidabil, iar punctul zero și câștigul circuitului nu trebuie ajustate; Capacitate puternică anti-interferență, rezistență la acizi și alcalii, stabilitate și fiabilitate pe termen lung.

Obțineți un citat

2. Cum funcționează

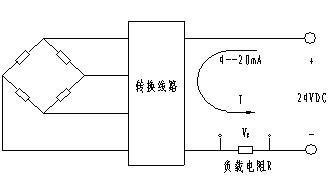

Transmițătorul de presiune compact folosește cipuri de presiune importate, iar componentele sensibile sunt conectate în poduri Wheatstone prin procese de difuzie sau implantare ionică, iar diafragmele sensibile la presiune sunt formate sub punți prin tehnologia de microprelucrare. Când presiunea este aplicată pe diafragmă, valoarea rezistenței se modifică și este generat un semnal de ieșire liniar care este proporțional cu presiunea aplicată. Adăugăm o sursă de alimentare DC la podul Wheatstone și va produce o ieșire a unui semnal de tensiune DC. După linia de conversie secundară, se realizează ieșirea sistemului cu două fire de 4mA ~ 20mA.

3. Caracteristici funcționale

◆ Stabilitate bună, plenitudine, zero stabilitate pe termen lung până la 0,2% FS/ an. În intervalul de temperatura de compensare 0 °C~ 70 °C, variația de temperatură este mai mică decât 0,2% FS, iar variația de temperatură este mai mică decât 0,5% FS în întreg intervalul admisibil de temperatură de funcționare.

◆ Cu circuit de protecție inversă și limitare a curentului, transmițătorul nu va fi deteriorat atunci când polii pozitivi și negativi sunt inversați în timpul instalării , și transmițătorul va limita automat curentul în interior 35mA când este anormal.

◆ Structură solidă, fără piese în mișcare, fiabilitate ridicată, durată lungă de viață.

◆ Gazul, apa, uleiul și aburul pot fi măsurate cu mare precizie și nu sunt afectate de masa mediului măsurat.

◆ Instalare ușoară, structură simplă, economică și durabilă.

4. Principalii parametri tehnici

Domeniul de măsurare	（ 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Suprasarcină maximă	2 ori intervalul standard
Forme de presiune	Presiune manometrică, presiune ușor diferențială
Clasa de precizie	0,5% F · S
Tensiune de alimentare	24 V DC
Rezistenta la sarcina	≤ 250 Ω
Mediu de măsurare	Presiunea de vapori sau gaze, lichide
Stabilitate pe termen lung	± 0,2% F · S/ an
Umiditatea relativă a mediului ambiant	≤ 95%
Compensați temperatura	0 ℃～ 70 ℃
Temperatura de functionare	-10 ℃～ 70 ℃

5. Structurale caracteristici

incintă	Monolit din oțel inoxidabil
Material structura principal	SUS304 、 SUS316
Conexiune de presiune	M20 × 1.5

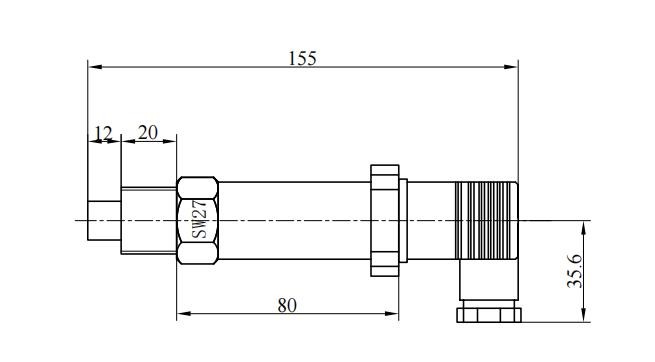

6 . Dimensiuni

7. Precauții

◆ Toate produsele furnizate sunt însoțite de manuale de instrucțiuni și certificate, inclusiv numere de produs, parametri tehnici, date din fabrică etc., vă rugăm să verificați cu atenție pentru a evita greșelile.

◆ Nu strângeți direct diafragma emițătorului cu un obiect dur pentru a evita deteriorarea emițătorului.

◆ În timpul instalării, conform metodei de conectare a produsului și tipului de filet, verificați dacă interfața de câmp este în concordanță cu interfața produsului și strângeți-o încet atunci când conectați, iar cuplul nu poate fi adăugat direct la carcasa transmițătorului, ci poate fi adăugat doar la interfața de presiune hexagonală.

◆ La conectarea la sursa de alimentare, aceasta trebuie conectată în strictă conformitate cu instrucțiunile de cablare ale companiei noastre.

◆ Presiunea de suprasarcină a transmițătorului nu trebuie să depășească 200 % din domeniul de măsurare.

◆ Dacă se constată o anomalie în timpul utilizării, alimentarea trebuie oprită, utilizarea trebuie oprită și inspecția trebuie efectuată sau contactați direct departamentul tehnic al companiei noastre.

◆ În timpul transportului și depozitării, ambalajul original trebuie restaurat și depozitat într-un depozit răcoros, uscat și ventilat.

8. Electrice conexiune și interfață de presiune

◆ Filet de interfață de presiune: M20 × 1.5

◆ Cablaj electric: fir galben, linie roșie: linie de semnal fir negru: împământare de protecție.
