◆ Model: YC40 YC50 YC60 YC75 YC100 YC150
◆ Utilizare: Această serie de instrumente sunt potrivite pentru măsurarea presiunii de lichid, gaz, abur și alte medii fluide, fără pericol de explozie, cristalizare sau solidificare pe nave și echipamente conexe.
Această serie de instrumente au tip luminos, în scala principală a cadranului, iar capătul frontal al indicatorului este acoperit cu agent luminos permanent activ sau pasiv, astfel încât valoarea presiunii poate fi citită clar în întuneric.
Învelișul acestei serii de instrumente este complet sigilat și are o anumită rezistență la coroziunea apei de mare, protejând astfel componentele interne ale instrumentului împotriva deteriorării și coroziunii de către valuri și apă de mare.
Această serie de instrumente poate fi, de asemenea, umplută cu ulei de amortizare cu vâscozitate scăzută în coajă, cu capacitatea de a rezista vibrației mediului de lucru cauzat de vremea rea în mare și de pulsiunea de presiune medie.
Această serie de instrumente sunt utilizate în principal în transporturi offshore, câmpuri de petrol și gaze offshore, platforme de foraj offshore, minerit pe fundul, navigație interioară și alte industrii.
◆ Parametri tehnici ：
| Numărul modelului | YLM60 | YLM100 | YLM150 | |
| Diametrul nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tip de montare | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fir conector | M14 × 1.5 | M20 × 1.5 | ||
| Clasa de precizie | 2.5 | 1.6 | ||
| Interval de măsurare （ MPA ） | Vacant: -0.1 ～ 0 Vid de presiune ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Condiții de utilizare de mediu | Temp ： -40 ℃～ 70 ℃ |
| Evaluare vibrații | tip normal ： V · H · 3 ； Tip seismic (tip plin de lichid) ： V · H · 4 |
| Materialul tubului Borden | QSN4-0.3 、 OCR18NI12MO2TI |
| Material de carcasă și conector | 1cr18ni9ti ； Sus304 |
| Clasa de protecție | IP65 |
| Standarde de implementare | GB/T 1226 ； JB/T 6804 |
| NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului. | |
◆ Dimensiuni externe:

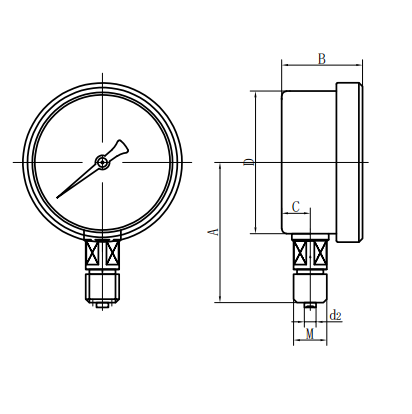

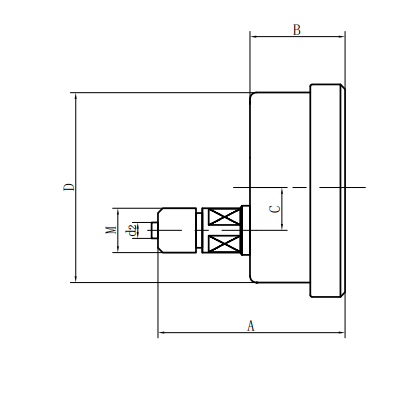

| Tipul direct radial (ⅰ) | Tipul direct excentric axial (ⅱ) |

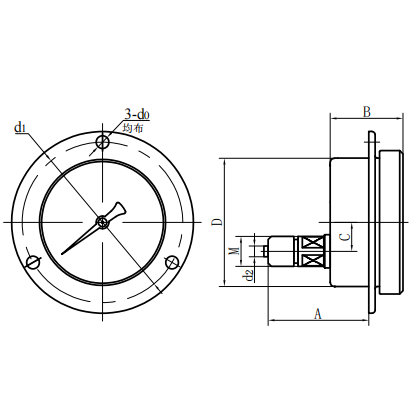

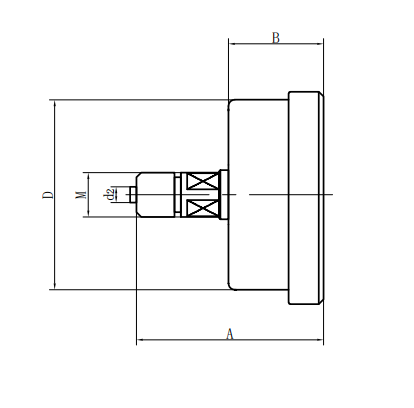

| Tipul direct concentric axial (III) | Tip de inserție excentrică axială (IV) |

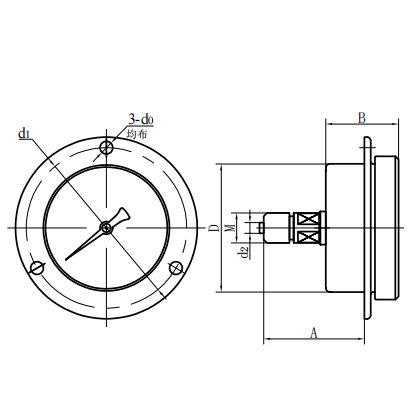

| Tip de inserție concentrică axială (V) | Tip radial convex (vi) |
| Numărul modelului | D.imensiuni generale (mm) | |||||||
| O | B | C. | D | D0 | D1 | D2 | M | |
| YC60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YC60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YC60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
