Seria YXD fotoelectrică electrică ecartament de presiune de contact

◆ Model: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high Precizia controlului, caracteristicile excelente de comutare. Este utilizat pe scară largă în petrol, industria chimică, metalurgie, tehnologia energiei nucleare și procesul de comutare frecventă.

Instrumentul este potrivit pentru măsurarea și controlul stabil și fiabil al presiunii lichidelor, gazelor sau vaporii fără pericol de explozie, non-cristalizare, non-solidificare și efect non-coroziv asupra aliajelor de cupru și cupru.

Acest tip de instrument a obținut un nou brevet de utilitate, număr de brevet: 99229277.8 .

◆ Dacă este necesar să se facă un ecartament de presiune de tip șoc, acesta poate fi umplut cu glicerină sau ulei de silicon.

Obțineți un citat

◆ Parametri tehnici:

Model

YXD100

YXD150

Diametrul nominal

Φ 100

Φ 150

Tip de montare

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Fire potrivite

M20 × 1.5

Clasa de precizie

1.6

Gama de măsurare

（ MPA ）

Adevărat spațiu: -0.1 ~ 0

Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Presiune: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Condiții de mediu ale utilizare

Temperatură: -10 ° C ~ 55 ° C; Umiditate relativă: ≤ 75 %.

Parametri electrici

★ Sarcina maximă: 7A 250V AC; 7A 30V DC

★ Tensiunea de alimentare cu energie electrică: 220V AC

★ Consumul de energie: ≤2.2va

★ Viața electrică: 105 ori

★ Modul de control: limitele superioare și inferioare reglabile pe scară completă, limite superioare superioare (limite superioare duble), limite inferioare inferioare (limite duble inferioare) și alte întrerupătoare fotoelectrice lente

Cablare

Plug-in instrument

Controlere

Cablaj extern

Limită inferioară

Limita superioară

În mod normal deschis

Mediu

În mod normal închis

În mod normal deschis

Mediu

În mod normal închis

220V Sursa de alimentare cu curent alternativ

Evaluarea rezistenței vibrațiilor

V · H · 3

Materialul tubului Bourdon

QSN4-0.3

Protecție împotriva intrării

IP64

Aplicați standardul

Notă: Firul de îmbinare poate fi făcut în firul conductei sau în firul conductei conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție).

◆ Parametri tehnici de YXG-K controlor

lucru lucru articol bucăți	Alimentare electrică	AC 220V
	Consumul de energie	1.2W
	Temperatura ambiantă	5 ℃ ~ 40 ℃
	Umiditate relativă	10% ~ 75%
Pierde afară Atingere Punct	Sarcină nominală (rezistivă).	AC 250V 8A ； DC 30V 8A
	Viață electrică	105 ori
	Viață mecanică	1.000.000 ori
	Tip de contact	Limită inferioară: în mod normal închis, în mod normal deschis Limita superioară: în mod normal închis, în mod normal deschis
P.S. bucăți	1.35x Ghid șină 1 bucată. 2 . 2 Bucăți de Ghid Fixiuni ale terminalului feroviar.

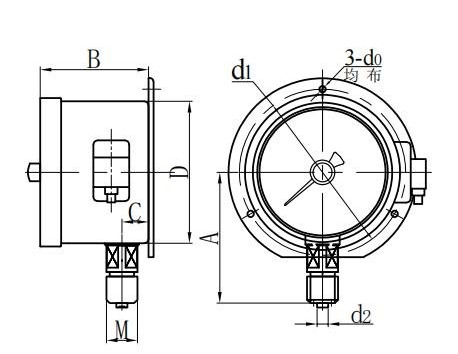

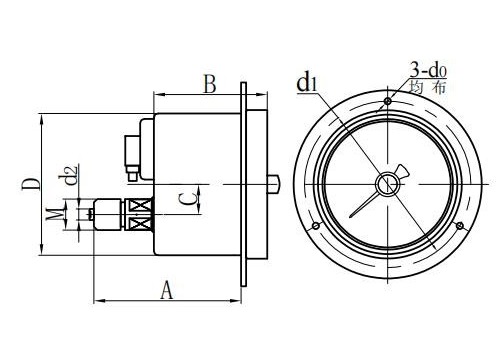

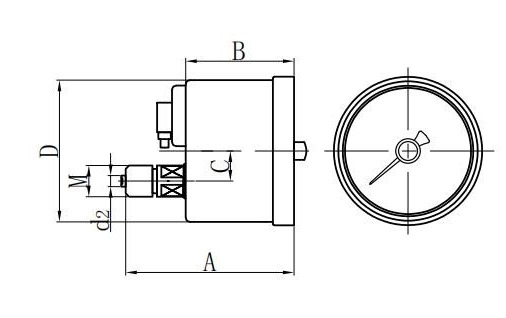

◆ Dimensiuni ale instrumentului:

Direct radial (I.)

Axial Direct excentric (ii.)

Muntele convex radial (vi.)

Mount axial excentric flush (iv.)

Model	D.imensiuni ( mm )
Model	O	B	C.	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
