Seria YSX Intelligent Digital (Contact Electric) Gauge de presiune

◆ Model: YSX 100

◆ Introducere: Ecartamentul de presiune de contact cu cuvinte electrice inteligente este un set de afișare a presiunii, control al semnalului, transmisie de presiune într-unul dintre produsele inteligente dezvoltate cu atenție de compania noastră, folosind senzor de presiune de siliciu de înaltă precizie, cip de conversie analog-digital de mare viteză, combinat cu o varietate de control de presiune, un program de servicii de lungă durată, cu o performanță de înaltă cost, cu performanță de mare cost, stabilire și un alt program de consiliere a serviciului lung și altul.

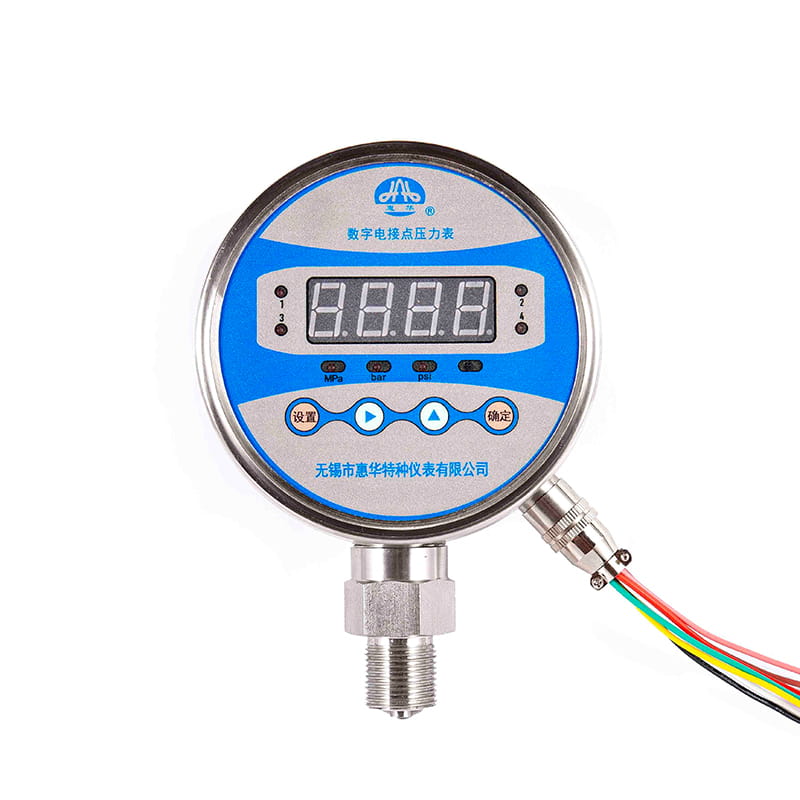

Patru cifre LED Afișare digitală pentru o citire clară în întuneric. MPA , kg/cm2 , Psi , bar iar alte unități de presiune pot fi comutate în mod arbitrar.

O varietate de funcții presetate ale modulului, ieșire de semnal inteligentă multi-canal, fac ca controlul procesului să fie concis și practic:

Semnal de control de biți: releu, tiristor, tranzistor ( PNP tip sau NPN tip) opțional.

semnale de transmisie analogică; 4mA ~ 20mA DC semnal curent standard, 1V ~ 5V , 1V ~ 10V Semnalul standard de tensiune DC este opțional și au funcție de migrare a intervalului.

Are o setare de protecție a suprasarcină a sursei de presiune pentru a proteja echipamentul de o stare nesigură de utilizare a supra-presiunii. Funcția de blocare a parolei a setării parametrilor îi împiedică pe alții să schimbe ilegal parametrii setului și să afecteze funcționarea normală a dispozitivului.

Obțineți un citat

◆ Parametri tehnici:

Model	YXS100
Instalare:	Ⅰ、ⅱ、ⅳ、ⅵ
Fire potrivite	M20 × 1.5
Clasa de precizie	0.5 ； 1.0 ； 1.6 (Opțional)
Gama de măsurare （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Gama de măsurare （ MPA ）	Adevărat spaţiu: -0.1 ~ 0 Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1.5 -0.1 ~ 2.4 Presiune: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Condiții de utilizare de mediu	Temperatură: -10 ° C ~ 85 ° C; Umiditate relativă: 5 %~ 85 %
Parametri electrici	★ Sursa de alimentare (opțională): 24V DC ; 220V AC ★ Consumul de energie: ≤ 1,5W ★ Ieșirea releului: Încărcare maximă: 3A 220V AC; 3A 30V DC Viața electrică: 100.000 ori ★ Ieșirea tranzistorului: Încărcare maximă: 0,5A 24V DC ★ Ieșirea tiristorului: 5A 220V AC Viața electrică: 1000000 ori ★ Canalul de control: Unitatea independentă de comutare cu patru căi poate fi setată în mod arbitrar în intervalul ★ Ieșirea semnalului analogic: Semnal curent standard: (( 4 ~ 20 ) MA DC Semnal de tensiune standard: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Protecție împotriva intrării	IP63
Rating seismic	V · H · 3
Gamă excesivă	10% a gamei
Rata de actualizare a datelor	3 ori / Sec
Cablare	Vă rugăm să consultați manualul de instrucțiuni pentru detalii
Aplicați standardul	JB/T 7392
Notă: Poate fi, de asemenea, transformat în fire de conductă sau fire de conductă conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție).

◆ Dimensiuni:

Direct radial (I.)

Axial Direct excentric (ii.)

Muntele axial excentric de flush (iv.)

Muntele convex radial (vi.)

Model	D.imensiuni ( mm )
Model	O	B	C.	D	D0	D1	D2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
