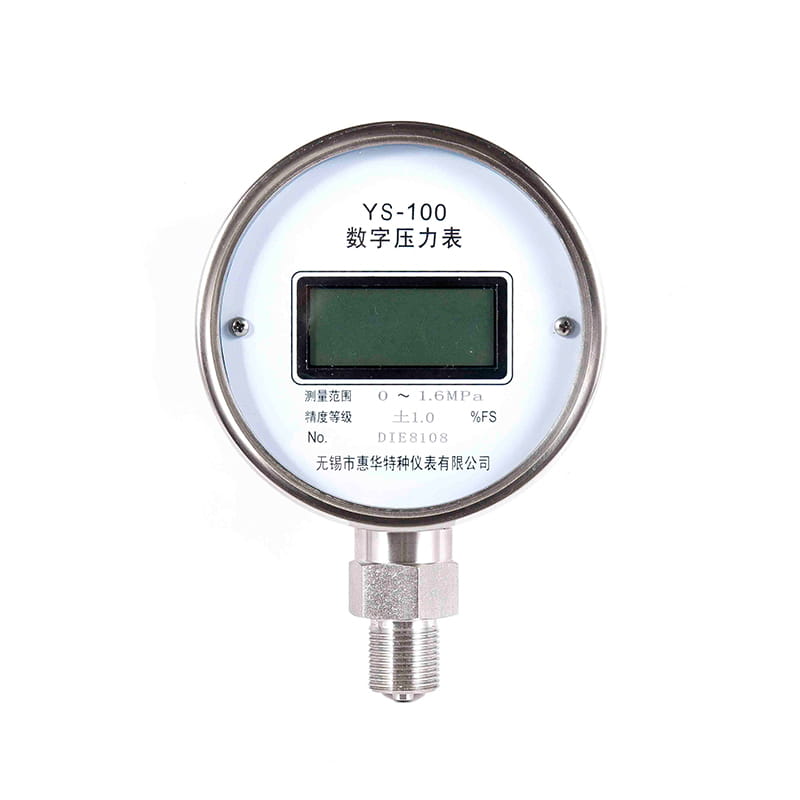

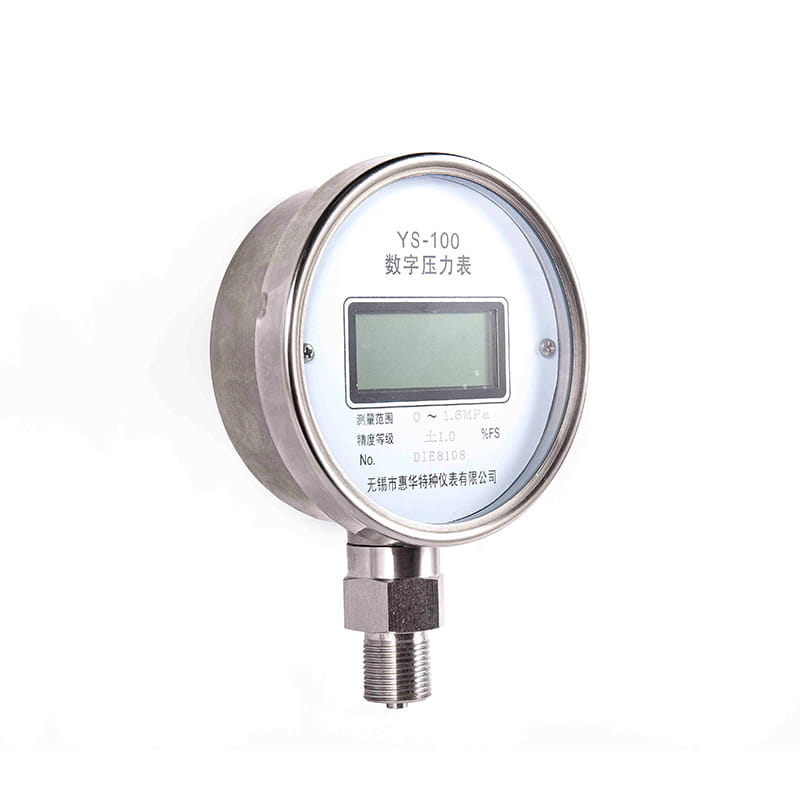

◆ Model: YS100 YS150
◆ Introducere: Acest ecartament digital de presiune are formă frumoasă, performanță stabilă și măsurare exactă; Combină tehnologia de microprocesor din lume și algoritmul avansat de conversie analog-digital pentru a obține un consum de înaltă precizie și energie redusă.
Adoptând cipul importat, acesta poate memora și menține cea mai mare valoare de vârf de presiune și cea mai mică valoare a văii de presiune în procesul de achiziție și măsurare a datelor instrumentelor. Adoptarea tehnologiei de afișare a cristalelor lichide cu ecran mare pentru a face datele clare și ușor de citit. Tehnologia unică de iluminare de fundal poate fi folosită normal noaptea.

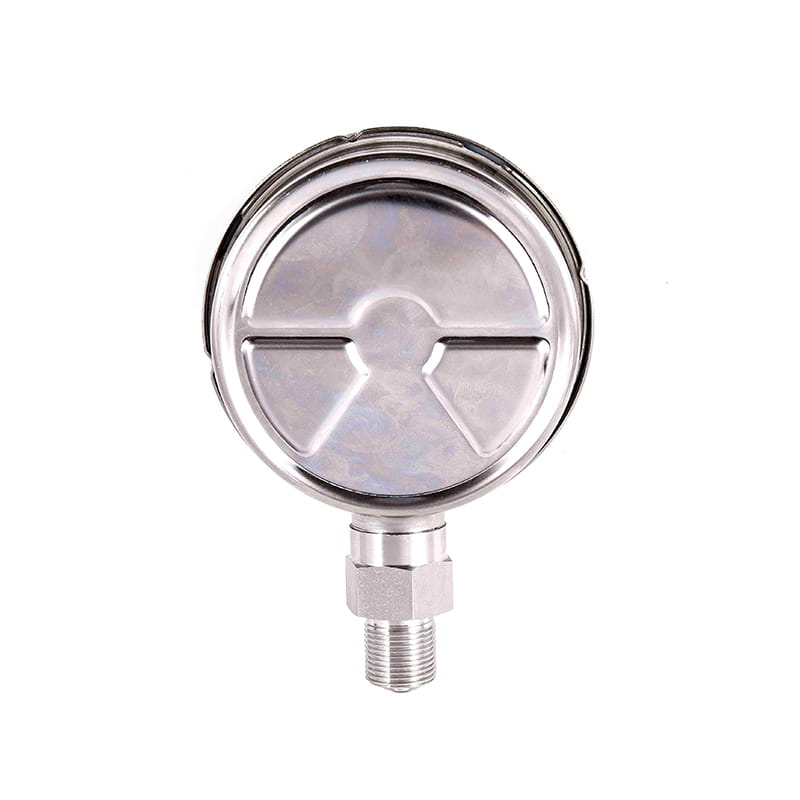

Învelișul din oțel inoxidabil, rezistență la coroziune, rezistență la vibrații mecanice, corpul în ansamblu folosind tehnologia de etanșare, poate fi aplicată într -o varietate de medii complexe.
Acest produs are aceeași performanță ca și indicatoarele de presiune digitală străină, ceea ce este o alegere ideală pentru a înlocui instrumentele importate și calibrele mecanice tradiționale.
◆ Utilizare principală:
1. Poate fi utilizat pentru a calibra indicatoarele generale de presiune, manometrele de presiune de precizie, monitoarele tensiunii arteriale sau alte instrumente de presiune. De asemenea, poate fi, de asemenea, utilizat pe scară largă pentru măsurarea precisă a presiunii; 2.
2.. Injecție de apă a câmpului petrolier, măsurarea presiunii echipamentelor navei de puț, echipamentul de energie electrică de intrare a pompei și măsurarea presiunii de ieșire; 3.
3. Industria petrochimică: vid, presiune micro și gaze corozive și presiune lichidă în procesul de producție
Industria petrochimică: vid, presiune micro și presiune corozivă a gazelor și a lichidului în măsurarea procesului de producție; 4.
4. Aplicarea OEM a sistemului hidraulic, refrigerare și monitorizarea proceselor.
5. Mediu de temperatură ridicată, mediu vâscos și înălțimea lichidului; 6.
6. Aparat de aer condiționat, echipamente de procesare a gazelor, ventilatoare, echipamente medicale, forță de muncă, compresoare și măsurarea presiunii izobale a forței.
Măsurarea forței.
◆ PArametri tehnici:
| Model | YS-100 | YS-150 | ||||
| Diametrul nominal | Φ 100 | Φ 150 | ||||
| Tip de montare | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Fire potrivite | M20 × 1.5 | |||||
| Gama de măsurare | Metoda de măsurare | Clasa de precizie ( %Fs) | Gama de temperatură garantată de precizie | |||
| (0 ~ 60) PA | Presiune diferențială | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Presiune diferențială | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) kPa | Presiune diferențială | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Presiune diferențială | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Presiunea gabaritului, presiunea diferențială | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Presiunea gabaritului, presiunea absolută | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Presiunea gabaritului | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Presiunea gabaritului | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Presiunea gabaritului | 0 ℃ ~ 50 ℃ | ||||
| Unitatea de presiune introdusă mai sus utilizate Pa , iar alte unități de presiune pot fi utilizate și în aplicarea practică, cum ar fi: KGF/CM2 、 bar 、 mbar 、 psi 、 MMH2O 、 mmhg 、 ATM | ||||||
| Condiții de utilizare de mediu | Temperatură: -10 ° C ~ 50 ° C.; Relative humidity: < Presiune atmosferică: 86 ~ 106kpa | |||||
| Interfață de comunicare | ★ Portul serial de comunicare: Rs232 ★ Rata de transfer: 2400 , 4800 , 9600 Opțional (implicit din fabrică 9600 ) ★ Lungimea datelor: 8 biți; Opriți biți: 2 biți ★ Adresa contorului: 1 ~ 112 | |||||
| Caracteristici suplimentare | ★ Măsurarea temperaturii: - 30 ° C. ~ 90 ° C; Rezoluție: ± 0.1 °C ★ Înregistrare maximă: înregistrează valorile maxime și minime ale presiunii care apar în timpul măsurării ★ Alarma de supratensiune: Pragul de alarmă poate fi setat în mod arbitrar în intervalul de măsurare ★ Oprirea cronometrului: puteți seta un cronometru pentru a închide | |||||
| Cadran analogic | ★ Indicația procentuală a presiunii: indicatorul afișează procentul din intervalul măsurării presiunii sub forma unui ventilator ★ Indicația fluctuației presiunii: leagănul unui indicator indică cât fluctuează măsurarea presiunii secundare adiacente ★ Indicația pragului de presiune a alarmei de presiune: Aranjamentul a trei indicatoare este utilizat pentru a arăta dacă valoarea curentă a presiunii depășește pragul de alarmă | |||||
| Afișare pe ecran | Fstn Ecran LCD; 5 cifre afişa; Lumina de fundal albastră | |||||
| Mod de alimentare | Baterie încorporată (vă rugăm să consultați manualul de instrucțiuni pentru modelul bateriei) | |||||
| Rating seismic | V · H · 3 | |||||
| Protecție împotriva intrării | IP63 | |||||
| Aplicați standardul | JB/T 7392 | |||||
| Notă: Poate fi, de asemenea, transformat în fire de conductă sau fire de conductă conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție). | ||||||
◆ Dimensiuni:
| Direct radial (I.) | Axial Direct excentric (ii.) |
| Muntele axial excentric de flush (iv.) | Muntele convex radial (vi.) |
| Model | D.imensiuni ( mm ) | |||||||
| O | B | C. | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
