◆ Model ： ye60 ye100 ye150
◆ Utilizare: Ecartamentul de presiune al cutiei de membrană se mai numește de asemenea micro -presiune. Este potrivit pentru măsurarea micro-presiunii scăzute a gazelor sau a vaporilor fără pericol de explozie, non-cristalizare, non-condensare și efect non-coroziv asupra aliajului de cupru și cupru.
◆ Parametri tehnici ：
| Numărul modelului | Ye60 | Ye100 | Ye150 | |
| Diametrul nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tip de montare | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Fir conector | M14 × 1.5 | M20 × 1.5 | ||
| Clasa de precizie | 1.6 ； 2.5 | |||
| Interval de măsurare （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Condiții de utilizare de mediu | Temp ： -25 ℃～ 55 ℃； Umiditate relativă ： ≤ 80 ％ | |||
| Evaluare vibrații | V · H · 2 | |||
| Material cutia cu membrană | QSN4-0.3 | |||
| Clasa de protecție | IP54 | |||
| Standarde de implementare | JB/T 9274 | |||
| NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului. | ||||
◆ Dimensiuni externe:

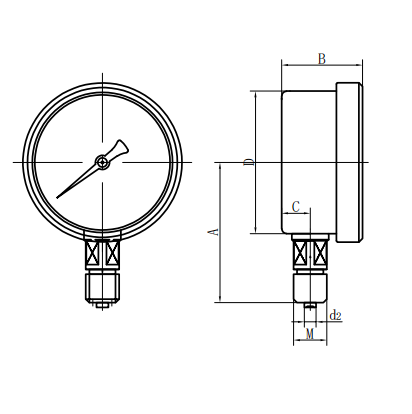

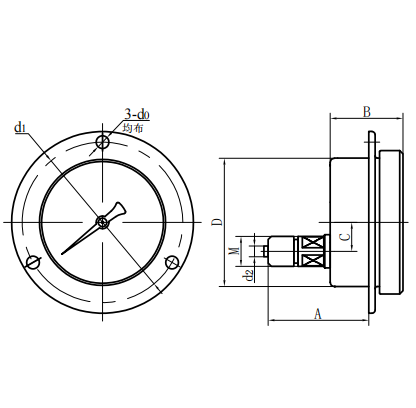

| Tipul direct radial (ⅰ) | Tipul direct excentric axial (ⅱ) |

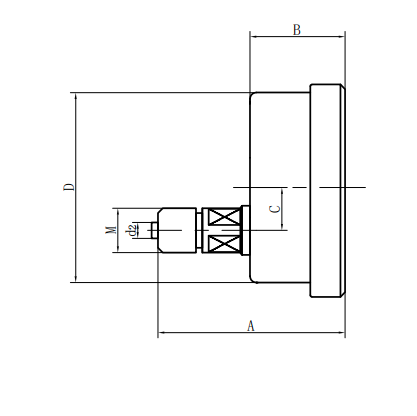

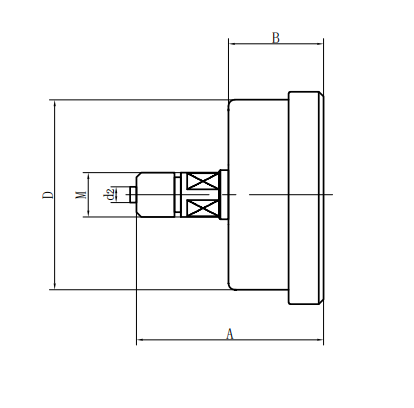

| Tipul direct concentric axial (III) | Tip de inserție excentrică axială (IV) |

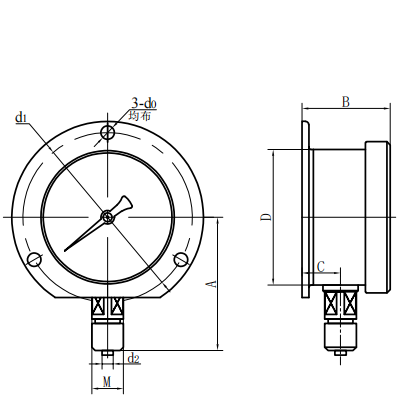

| Tip de inserție concentrică axială (V) | Tip radial convex (vi) |
| Numărul modelului | D.imensiuni generale （ mm ） | ||||||
| O | B | C. | D | E | D2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
