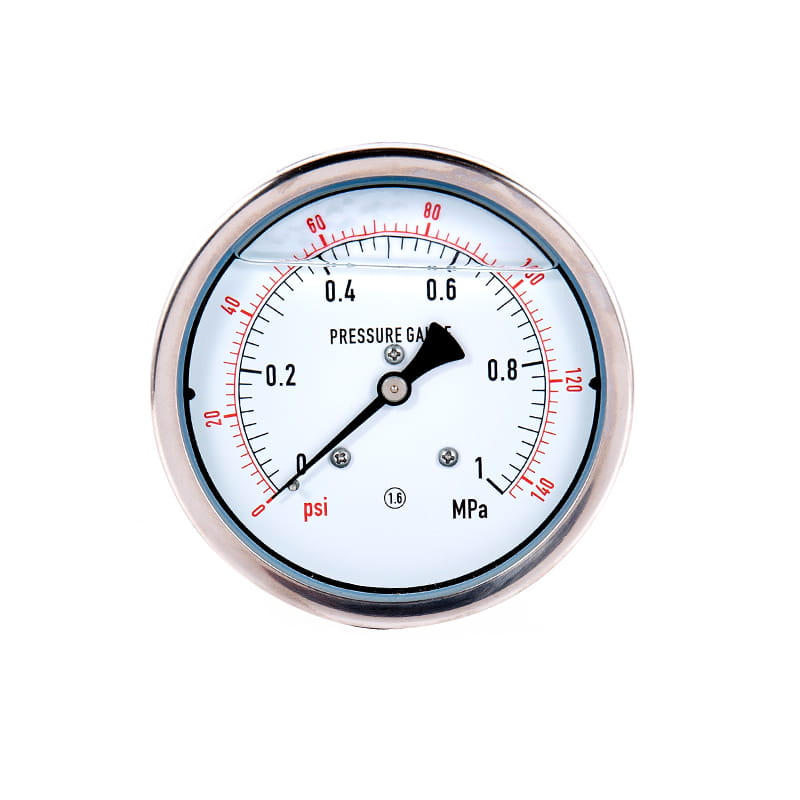

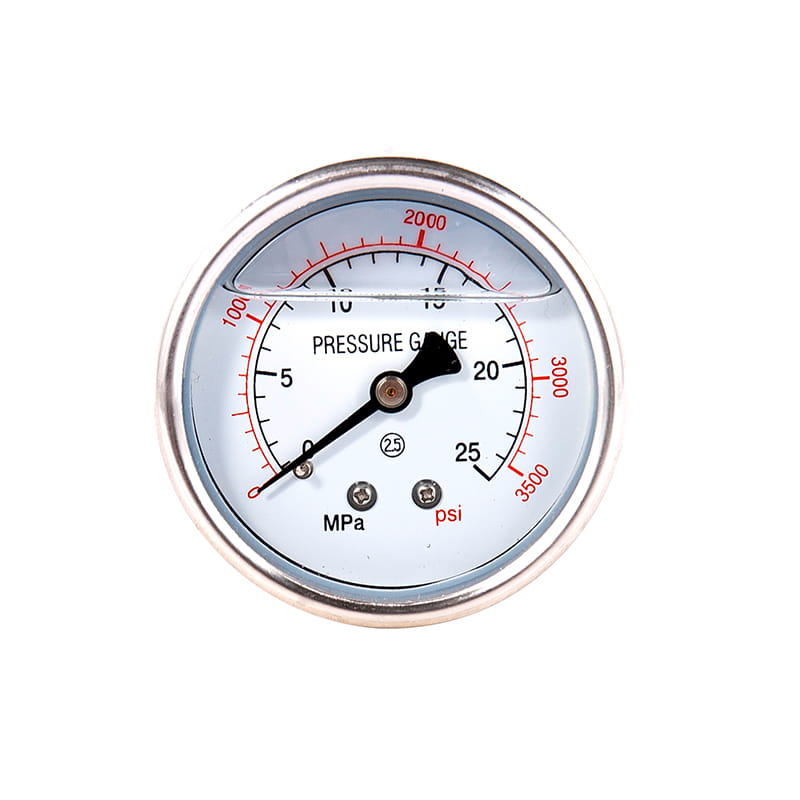

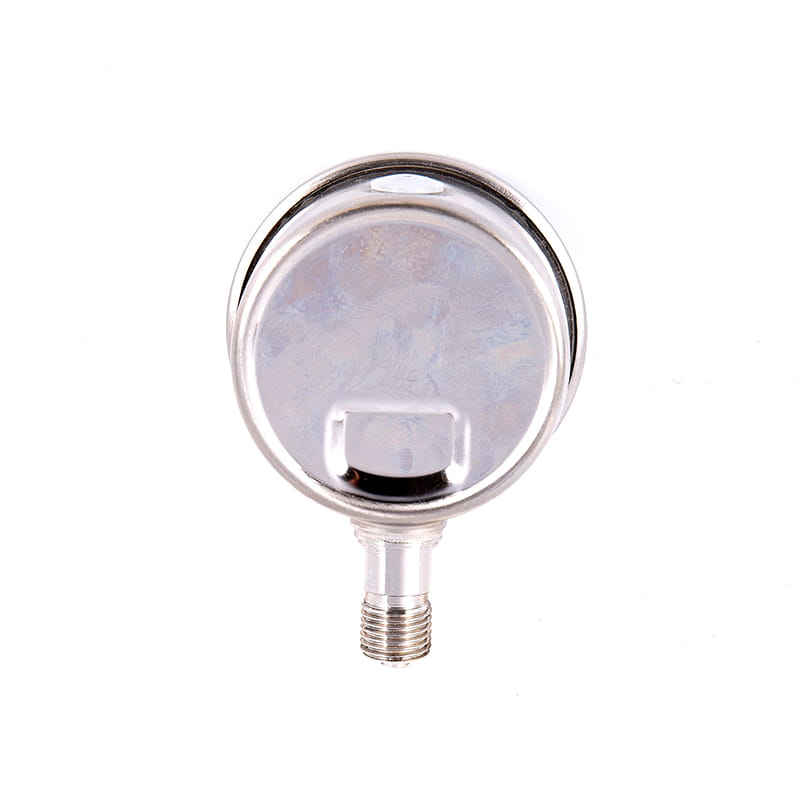

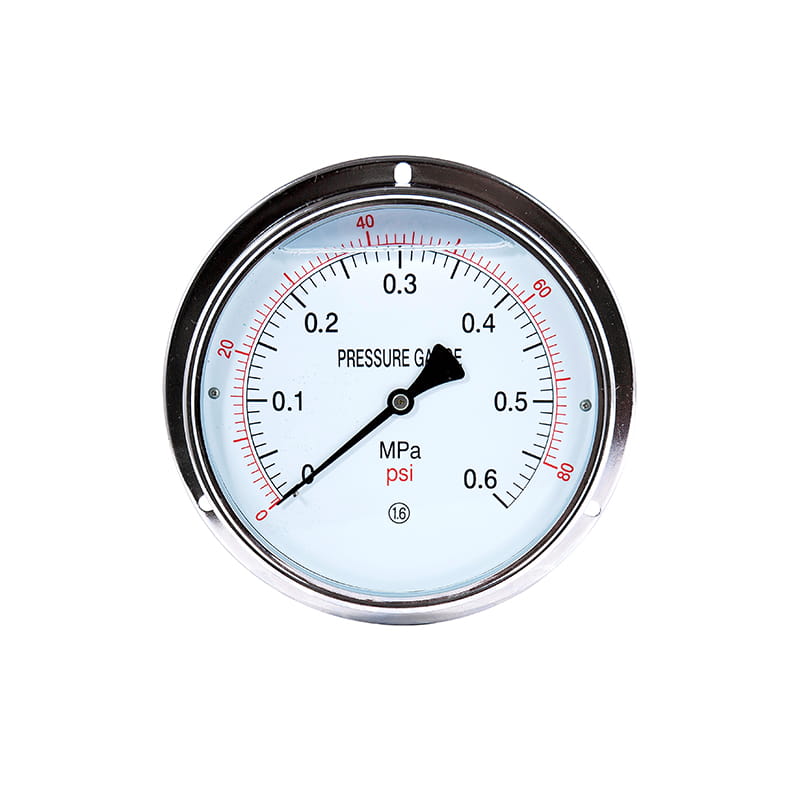

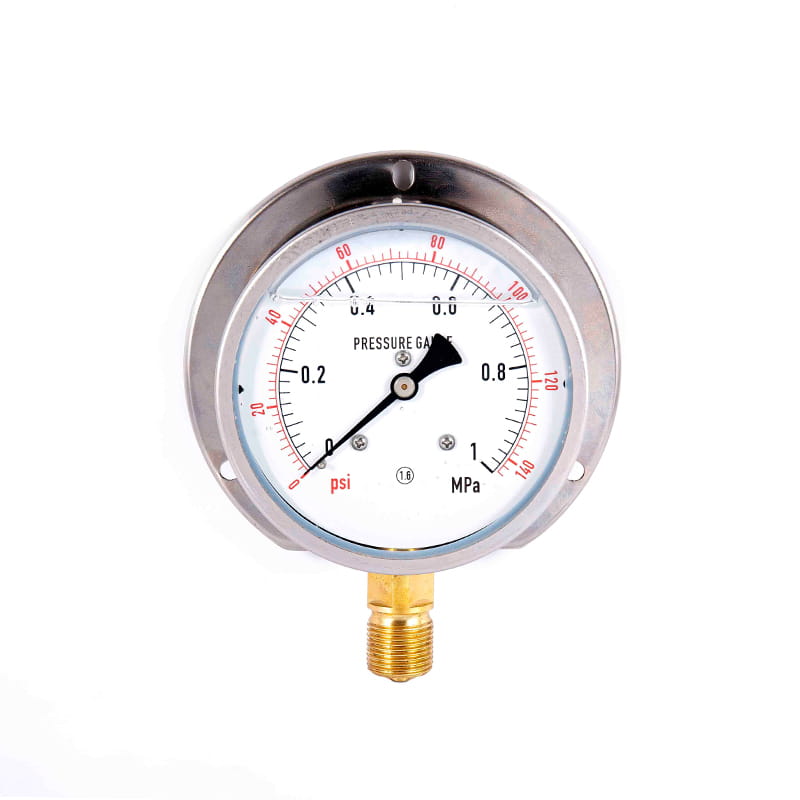

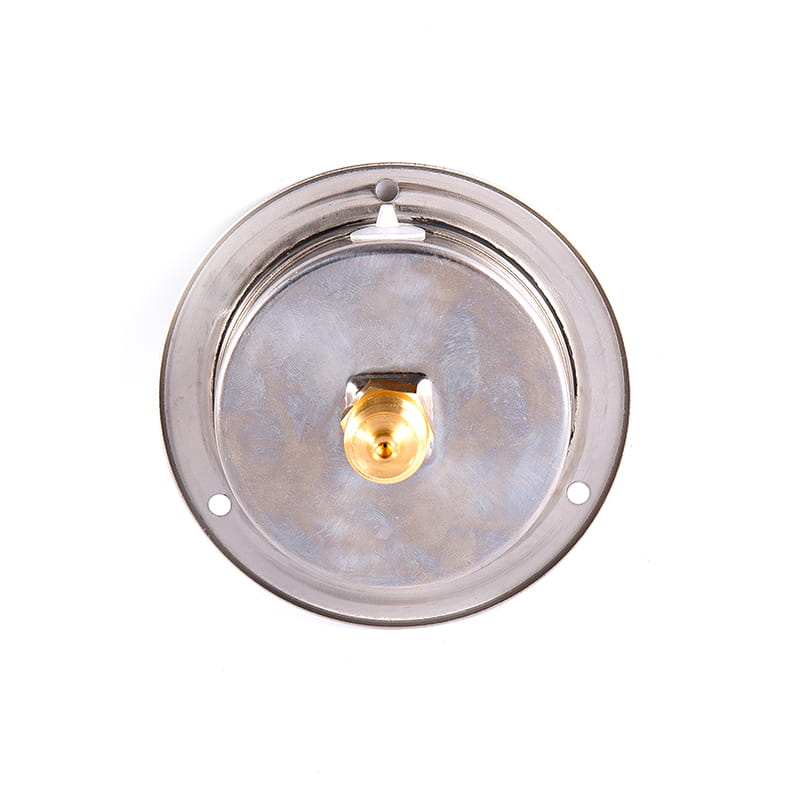

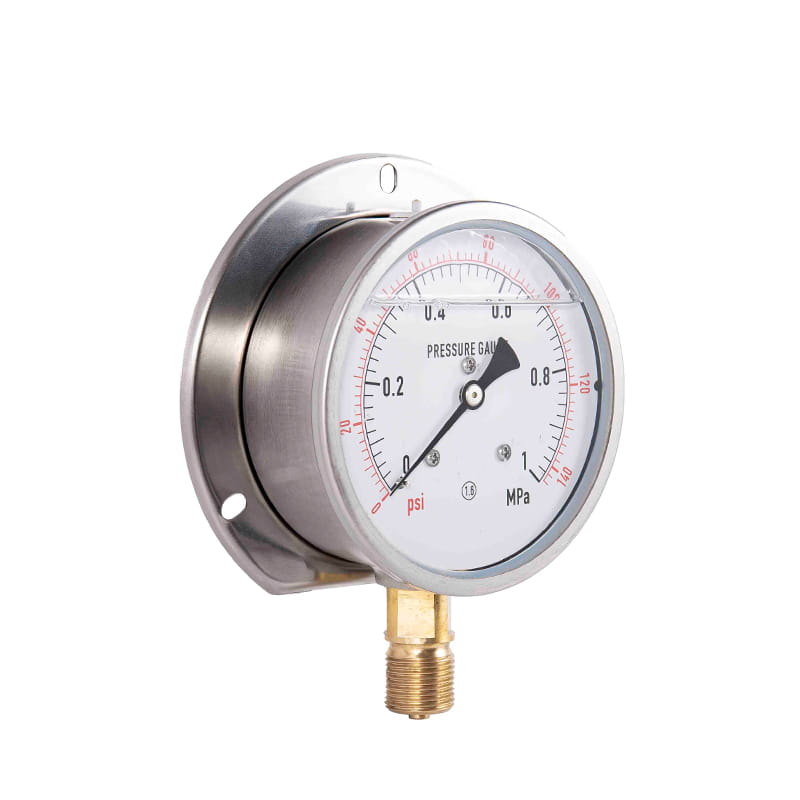

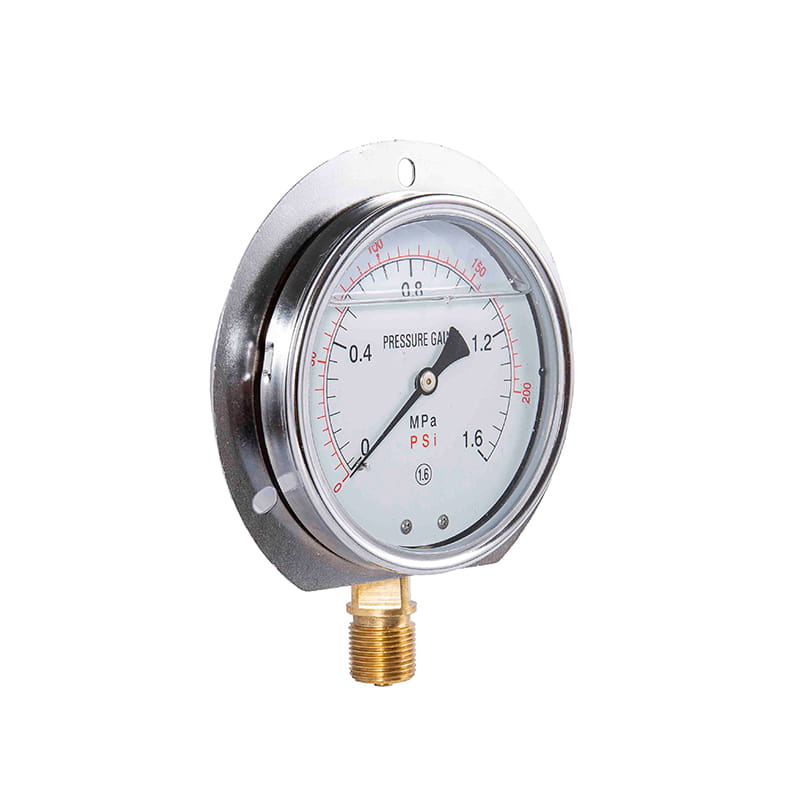

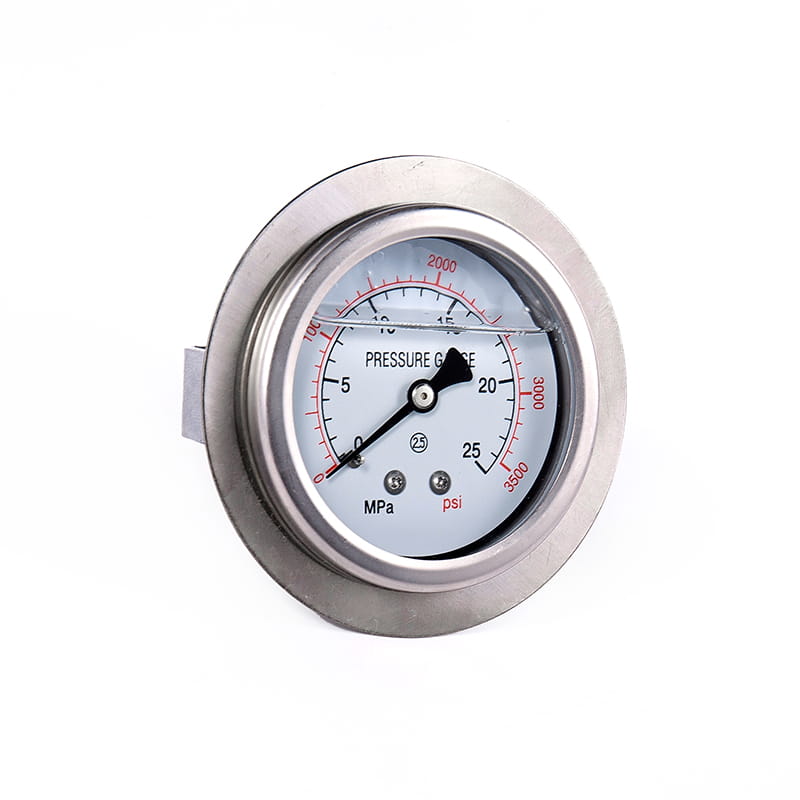

Seria YN 100% Conexiune de cupru Rezistent la cutremur (Seismic) Gauge

◆ Model: YN40 YN50 YN60 YN75 YN100 YN150
◆ Utilizare: Această serie de instrumente au o rezistență bună la șoc, în special potrivită pentru locurile cu o vibrație puternică a utilajelor de mediu și poate rezista la pulsiunea violentă, șocul și descărcarea bruscă a presiunii medii. Este potrivit pentru măsurarea presiunii de lichid, gaz sau abur, care nu are pericol de explozie, nu se cristalizează, nu se solidifică și nu are efect coroziv asupra aliajului de cupru și cupru. Instrumentul indică lecturi stabile și clare. Este utilizat pe scară largă în utilaje grele, minerit, petrol, industrie chimică, metalurgie, energie electrică și alte departamente.
◆ În aplicare practică, în conformitate cu caracteristicile speciale ale diferitelor suporturi (cum ar fi interdicția de petrol, incendiul, rezistent la coroziune, etc.), cerințele instrumentului sunt diferite, astfel încât această serie de instrumente obțin multe instrumente speciale corespunzătoare, diametrul lor nominal, tipul de instalare, firul conectorului, nivelul de precizie, măsurarea gamei, etc.
2.1 Potrivit pentru măsurarea presiunii mediilor inflamabile și explozive. Este strict interzis să se contacteze cu substanțe grase inflamabile. Degresarea tratamentului se face înainte de a părăsi fabrica și testat pentru a fi lipsit de grăsime.
2.1.1 seria Yon Rezistentă la șoc (seismic) manometru de presiune a oxigenului
2.1.2 Seria YHN, rezistent la șocuri (seismic), ecartamentul de presiune a hidrogenului
2.1.3 Seria YYN de manometru rezistent la șocuri (șoc) cu acetilenă
2.2 Materialele utilizate sunt rezistente la coroziunea mediului sau instrumentul nu are efect asupra mediului și pentru a se asigura că elementele și interfețele de detectare sunt curate și lipsite de grăsime.
2.2.1 Seria Yan de Gabage de presiune rezistentă la șocuri (șoc)
2.2.2 Seria YDQN de ecartament rezistent la șoc (șoc) de azot

KE GAUGE DE PRESIUNE DE SIGURĂ DE SERIE YN
Model: 40mm (1,5 "), 50mm (2"), 60mm (2,5 "), 100mm (4"), 150mm (6 ")

Introducere:
Seria de instrumente au o rezistență excelentă la șoc, o indicație stabilă, lecturi clare și sunt deosebit de potrivite pentru utilizare în locuri cu vibrații mecanice intense. De asemenea, pot rezista la impulsuri drastice, impacturi și reduceri bruște ale sarcinii ale mediului. Mecanismul de absorbție a șocului și designul plin de lichid (de obicei glicerină și ulei de silicon) permit acest ecartament pentru a asigura o măsurare a presiunii fiabilă și precisă chiar și în condiții complexe și adverse. Datorită elasticității și exactității sale, este utilizat pe scară largă în diverse industrii.

Obțineți un citat

◆ Parametri tehnici ：

Numărul modelului		YN40	YN50	YN60	YN75	YN100	YN150
Diametrul nominal		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Formular de instalare	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Fir conector		M10 × 1		M14 × 1.5		M20 × 1.5
Clasa de precizie		2.5				1.6
Interval de măsurare （ MPA ）		Vacant: -0.1 ～ 0 Vid de presiune ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Condiții de utilizare de mediu		Temp ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Evaluare vibrații		V · H · 4
Materialul tubului Borden		QSN4-0.3
Clasa de protecție		IP65
Standarde de implementare		JB/T6804
NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului.

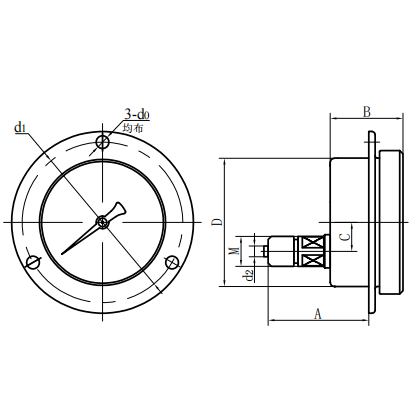

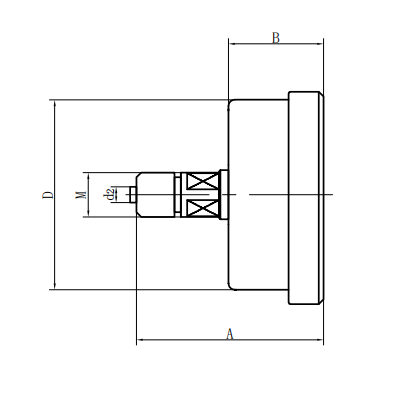

◆ Dimensiuni externe:

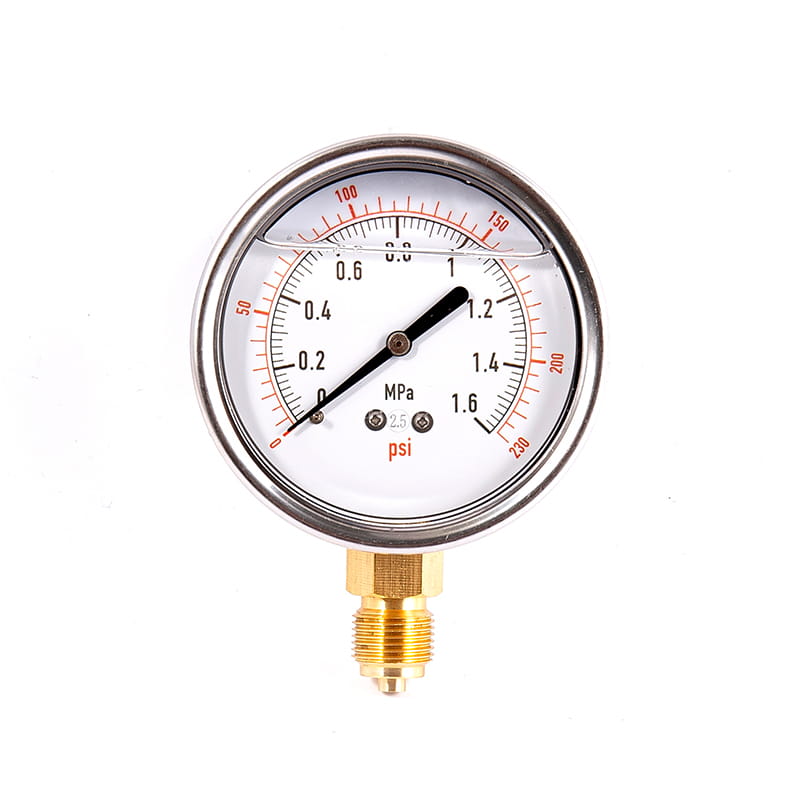

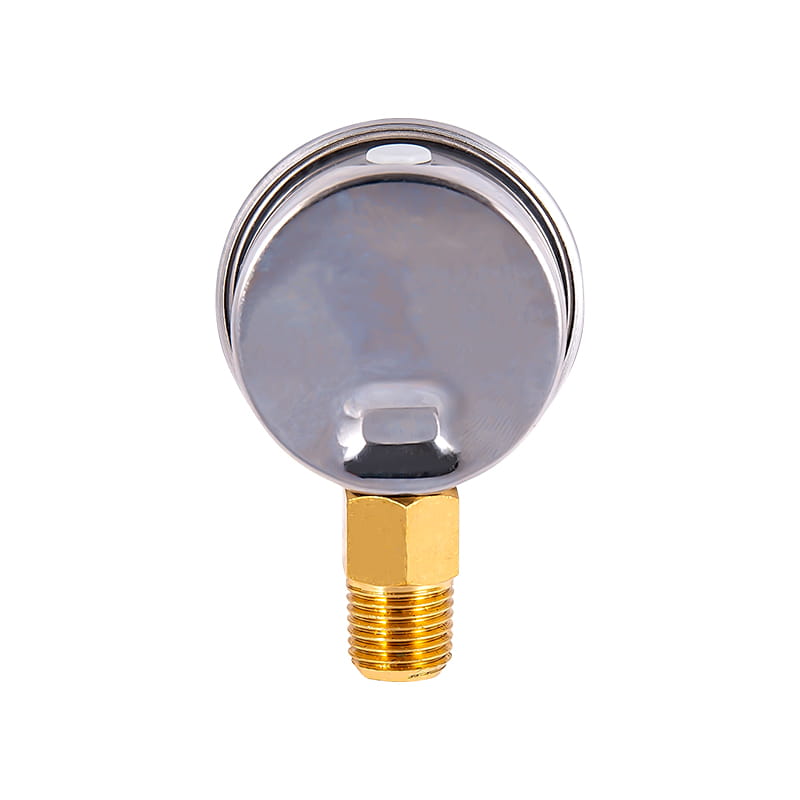

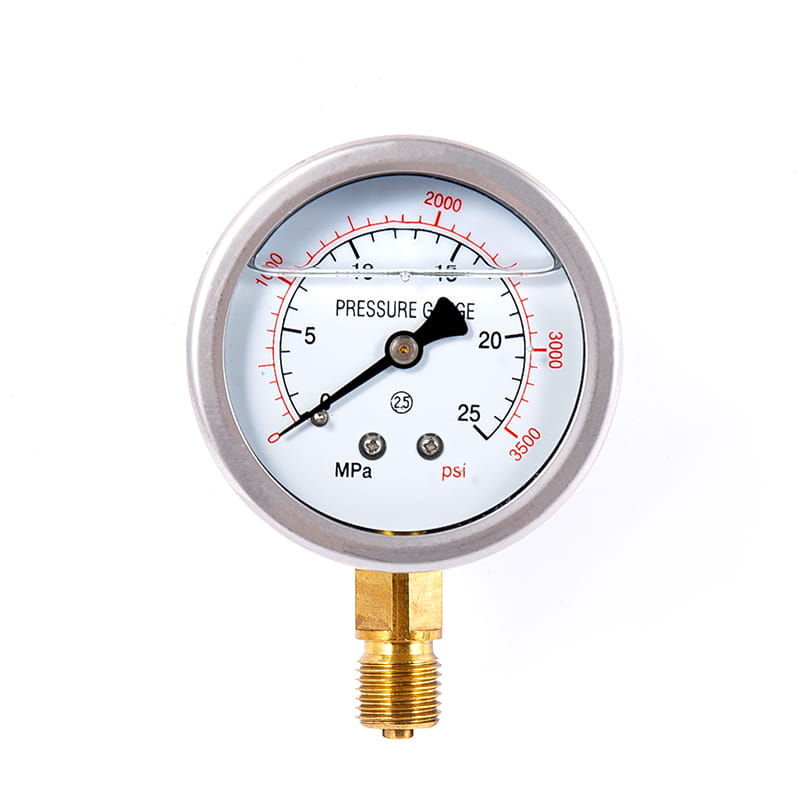

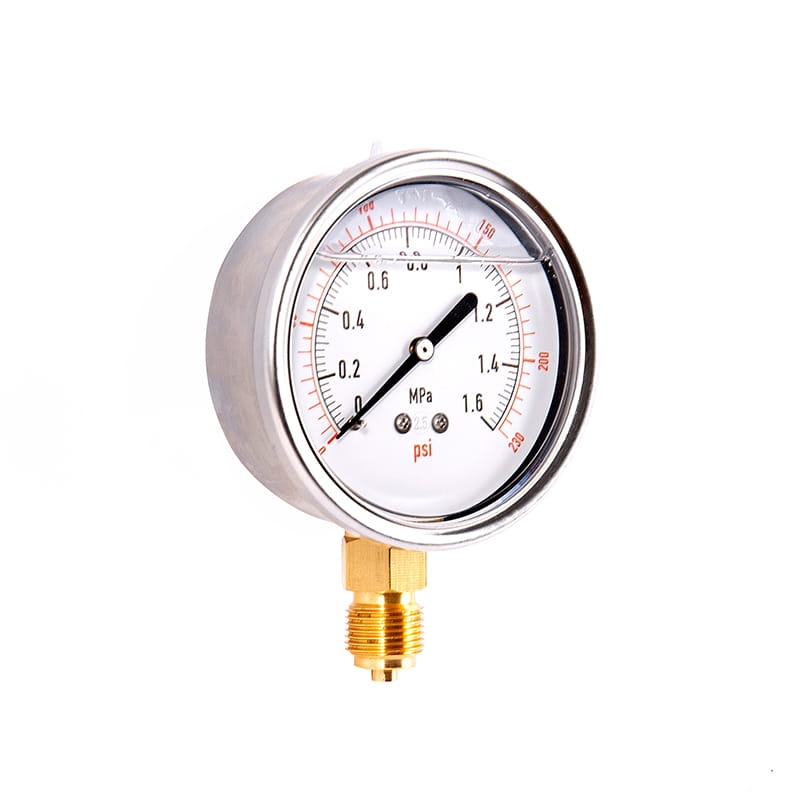

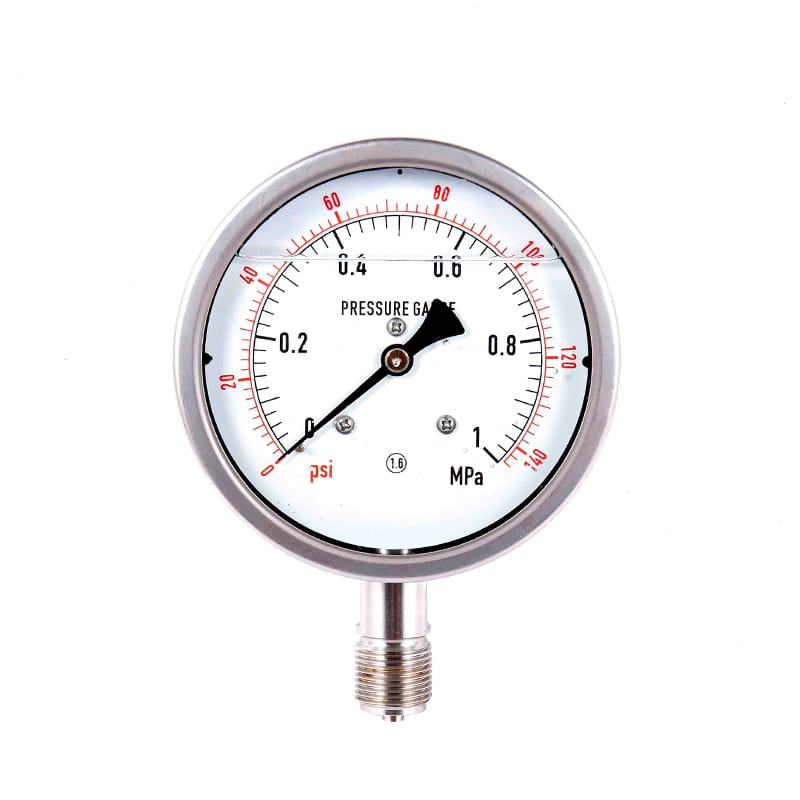

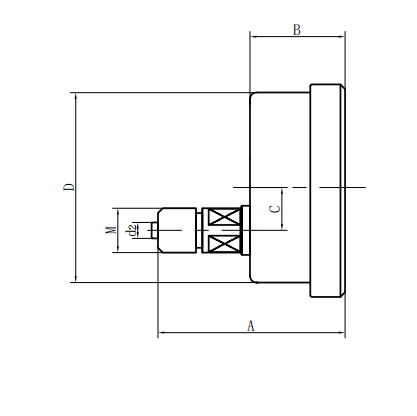

Tipul direct radial (ⅰ)

Tipul direct excentric axial (ⅱ)

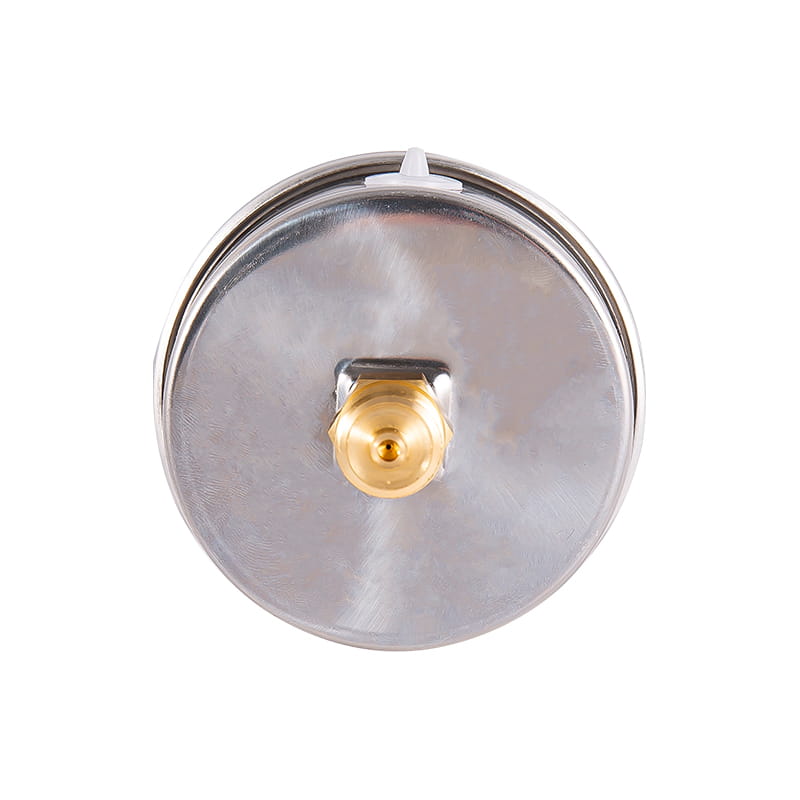

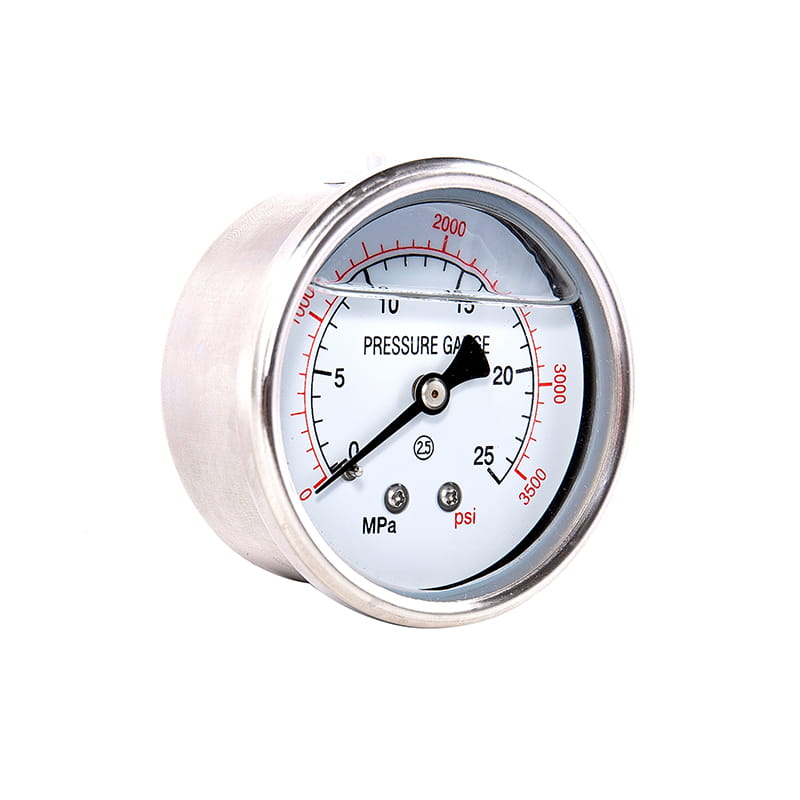

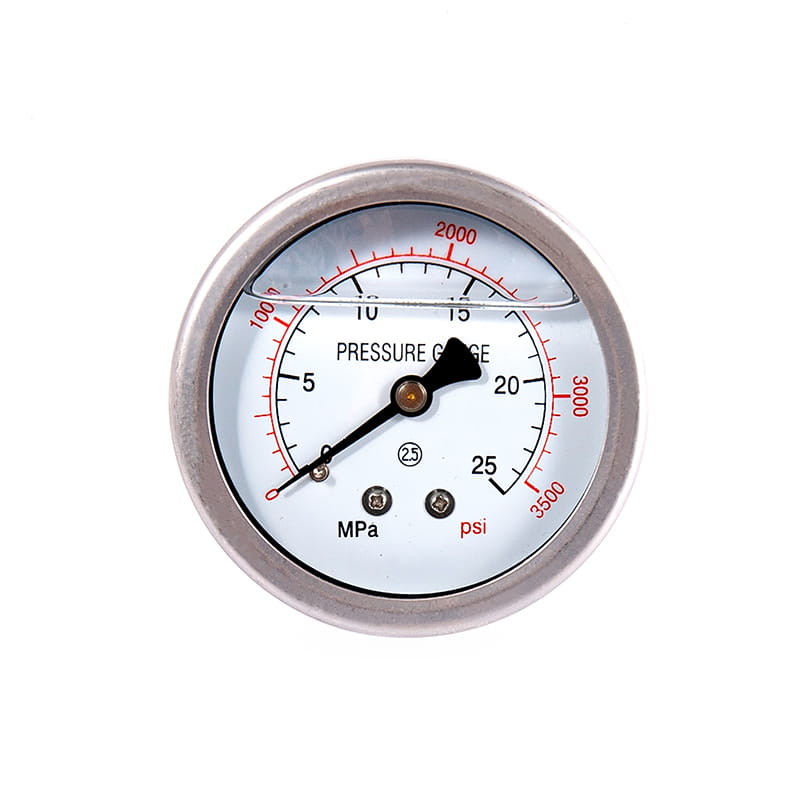

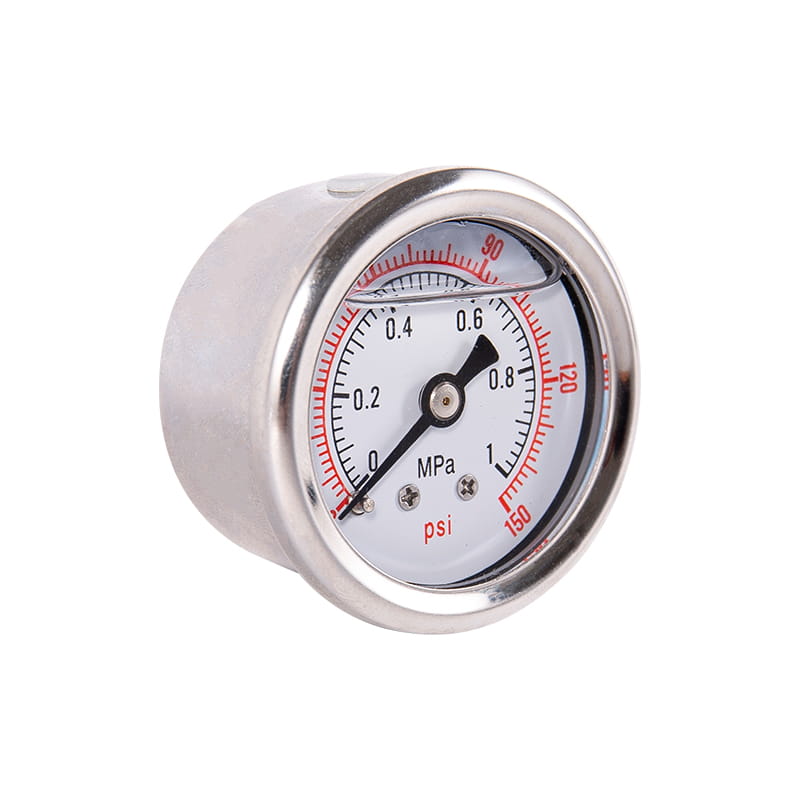

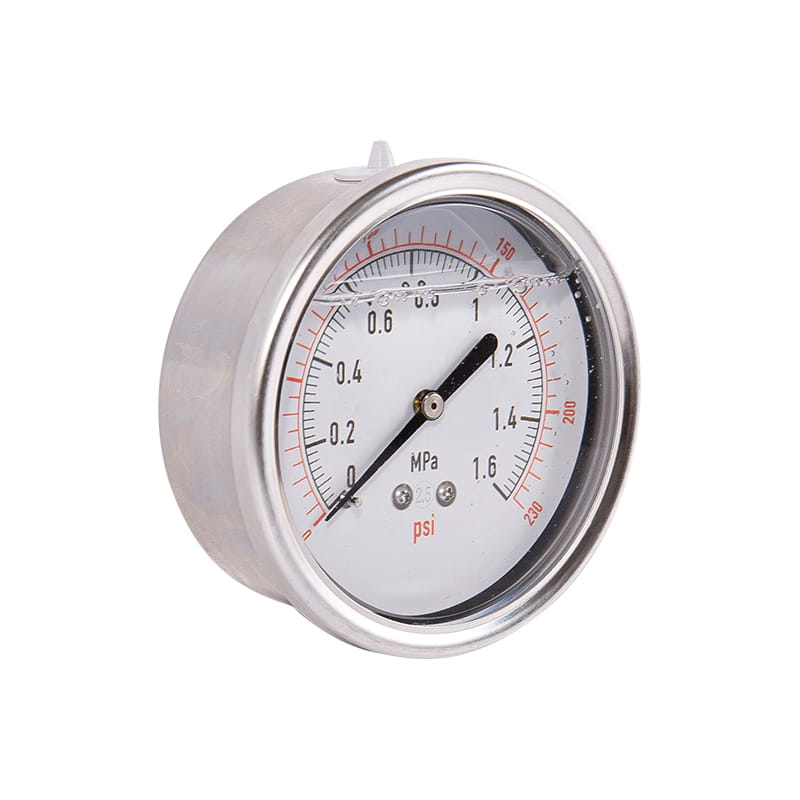

Tipul direct concentric axial (III)

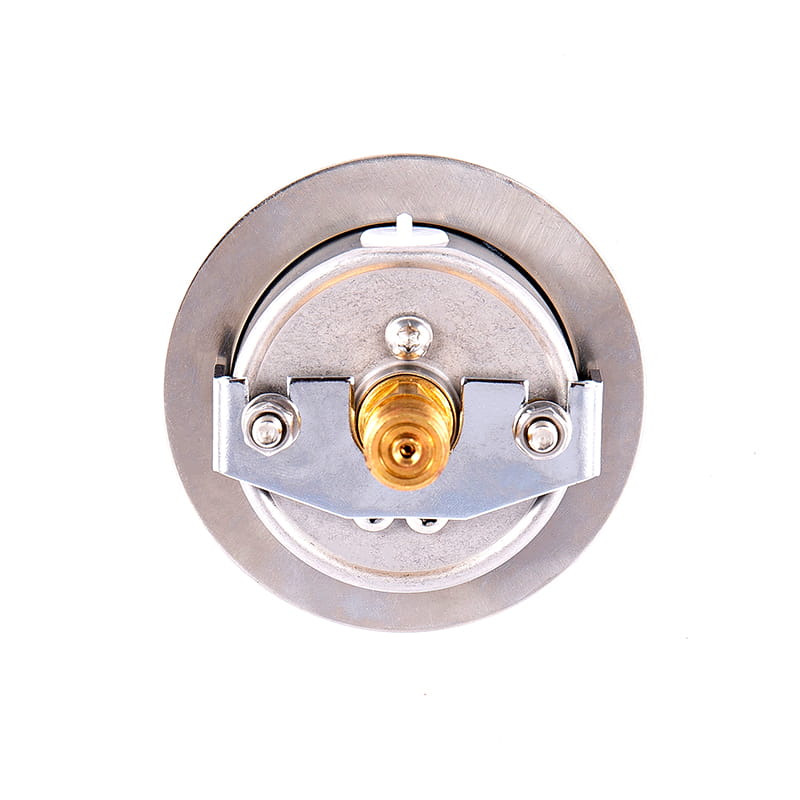

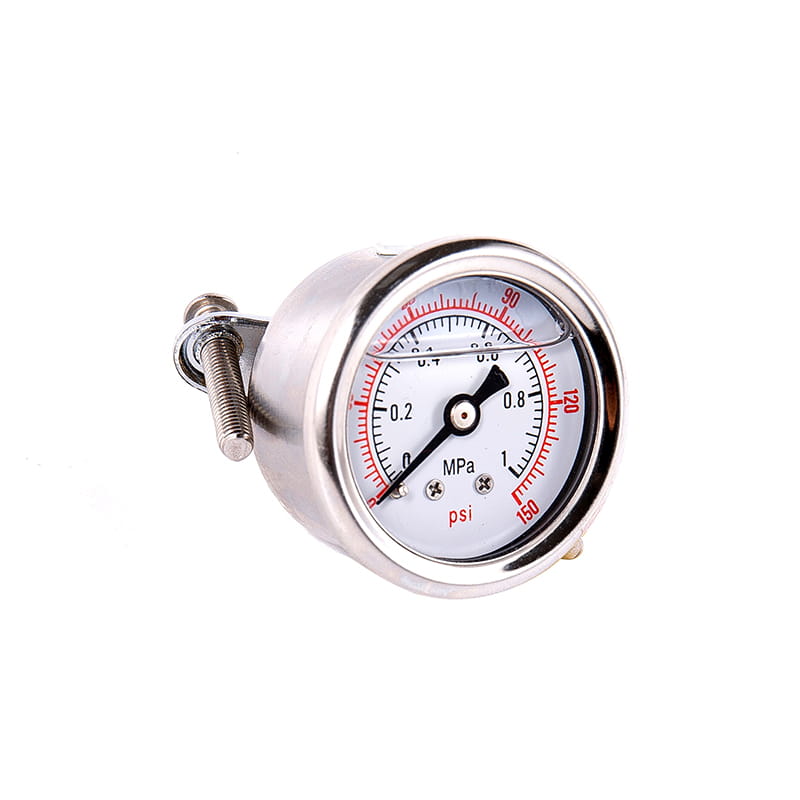

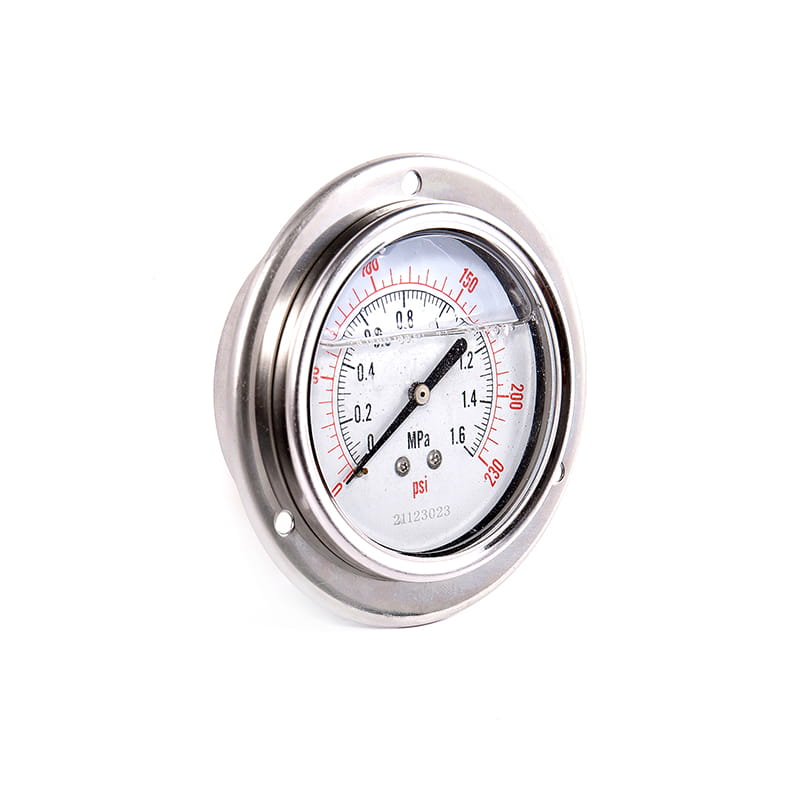

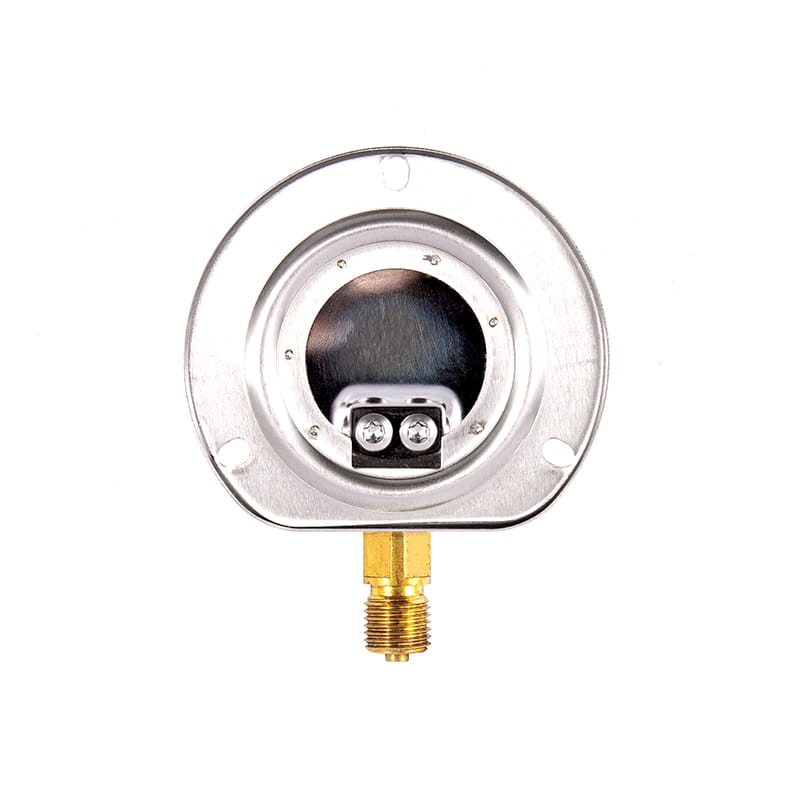

Tip de inserție excentrică axială (IV)

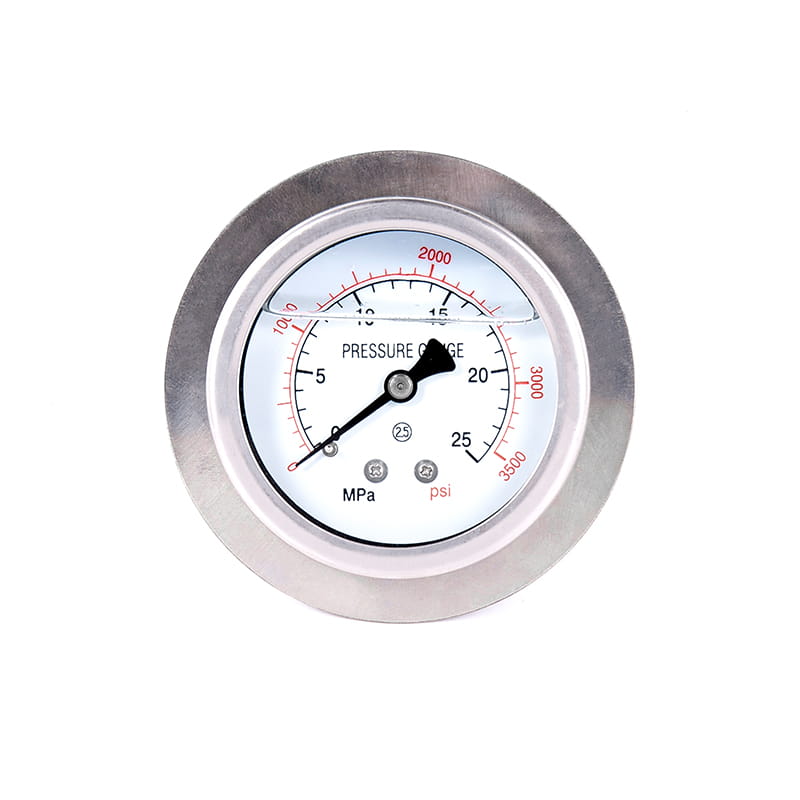

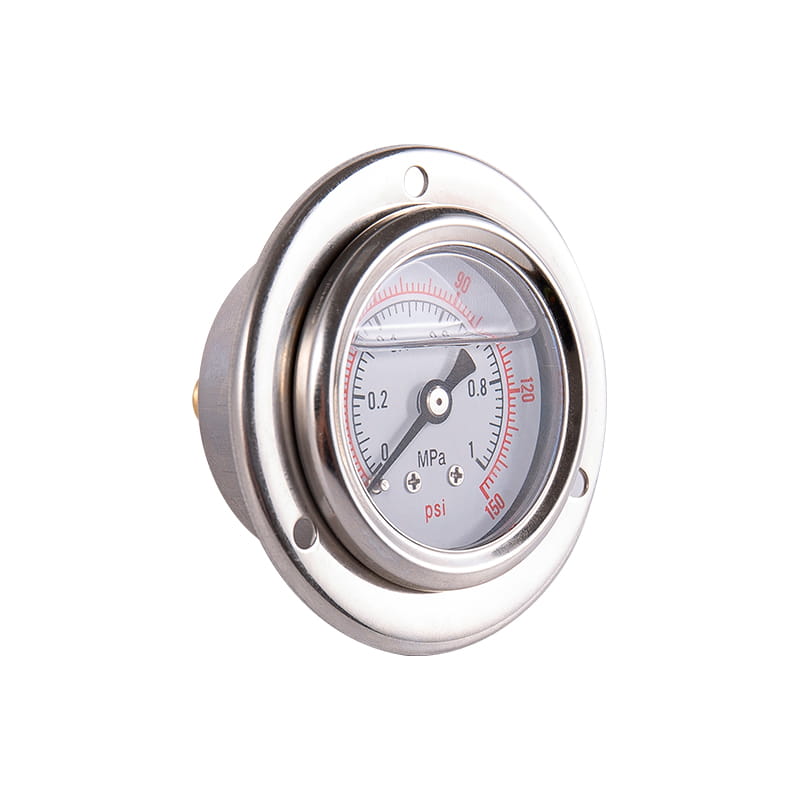

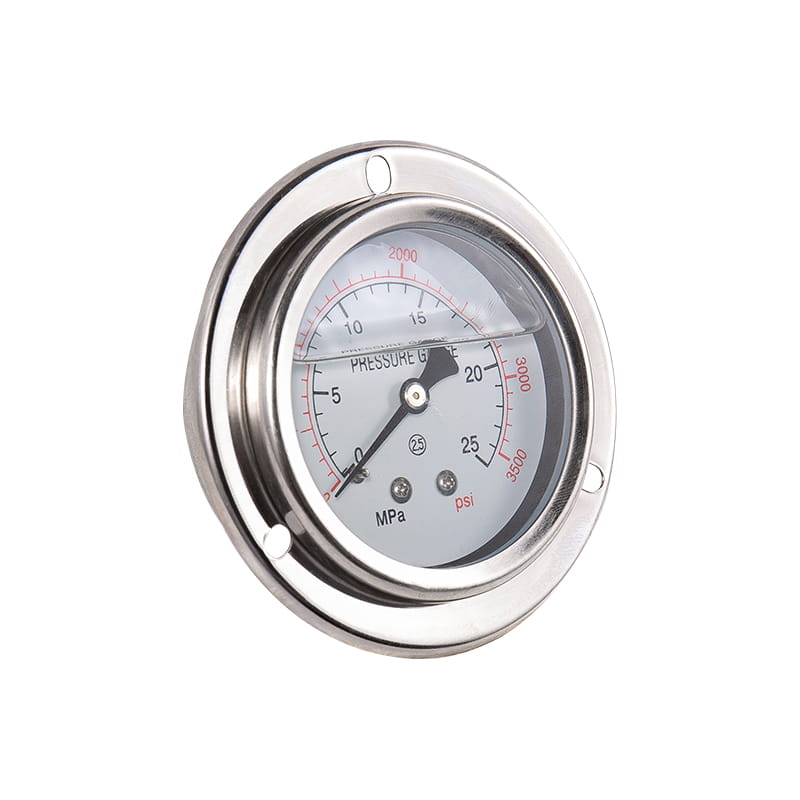

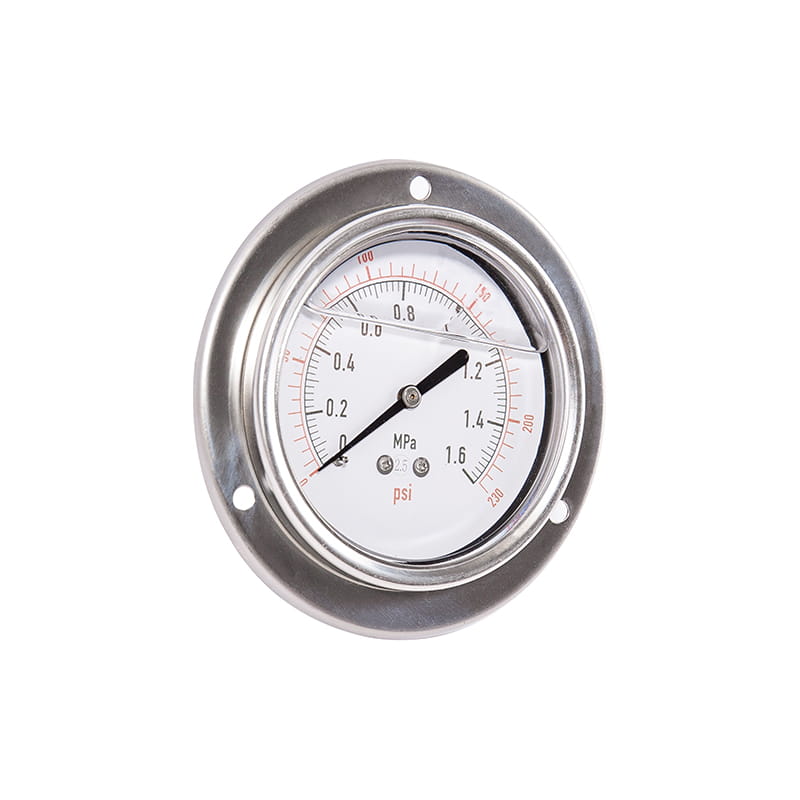

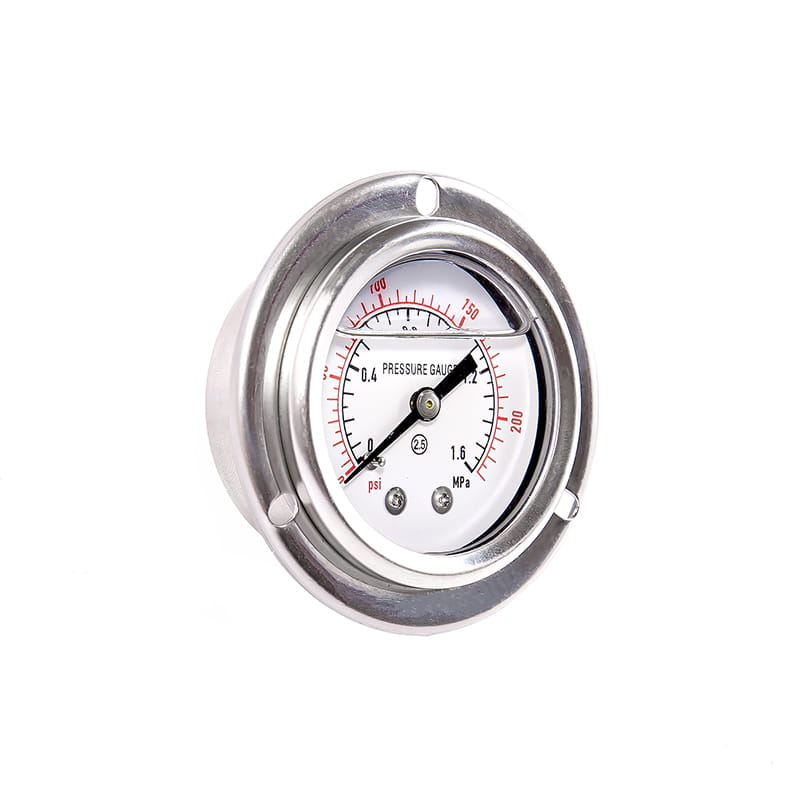

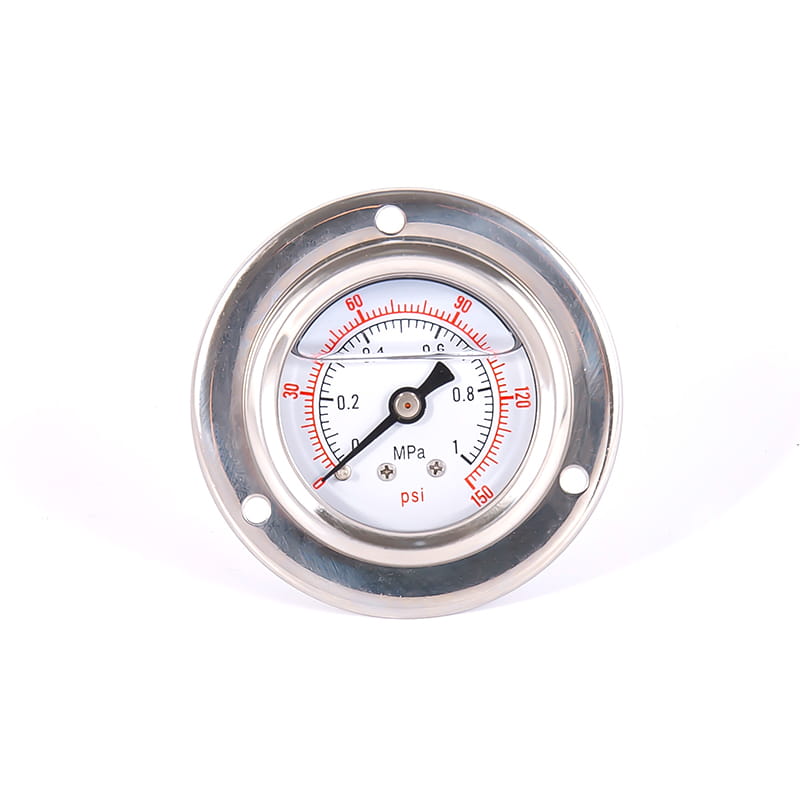

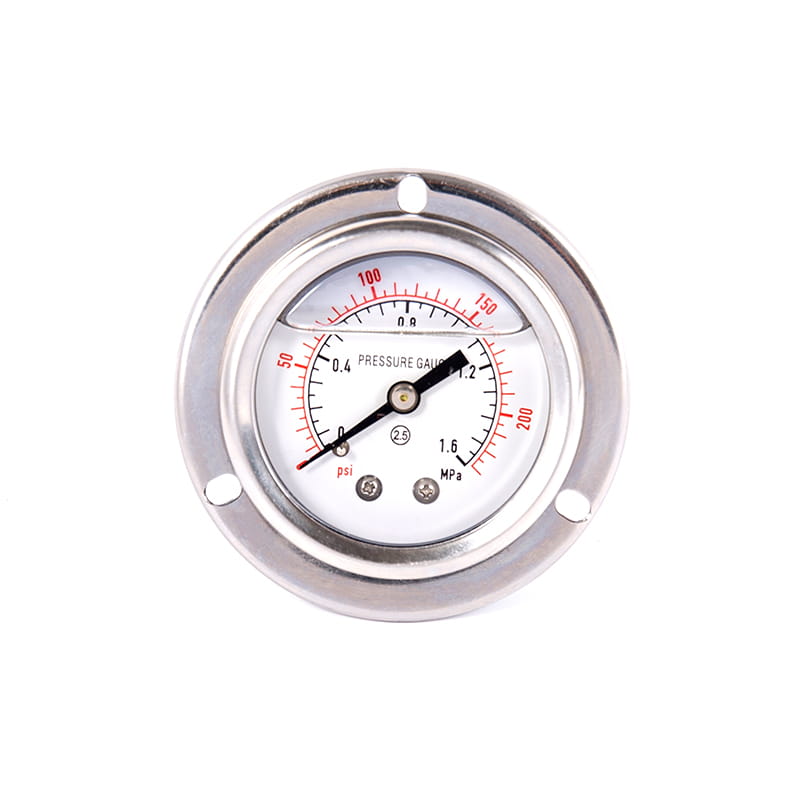

Tip de inserție concentrică axială (V)

Tip radial convex (vi)

Numărul modelului	D.imensiuni generale （ mm ）
	O	B	C.	D	D0	D1	D2	M
YB40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
YB60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
YB75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
