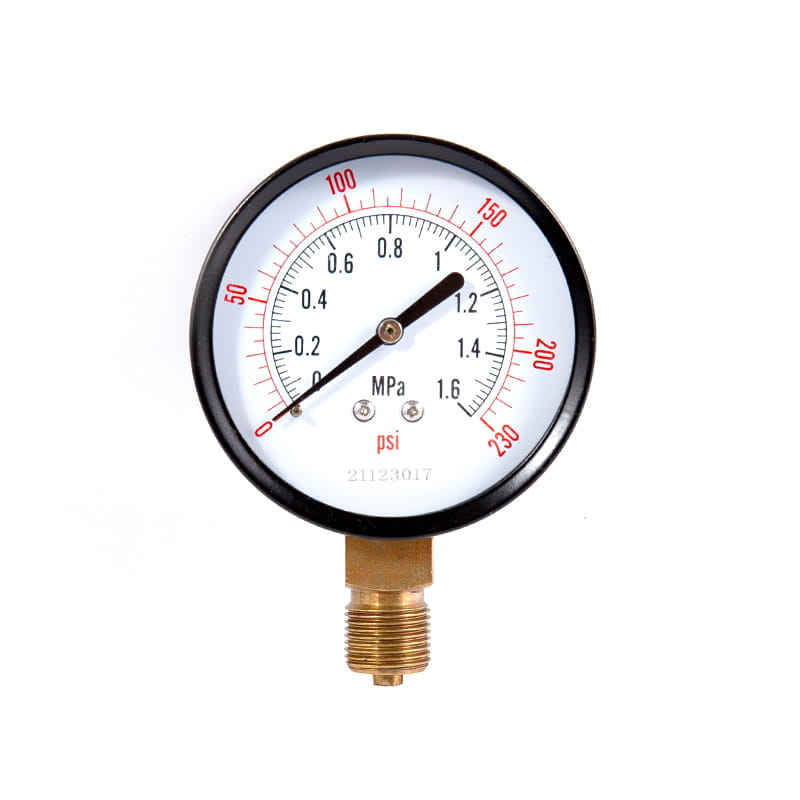

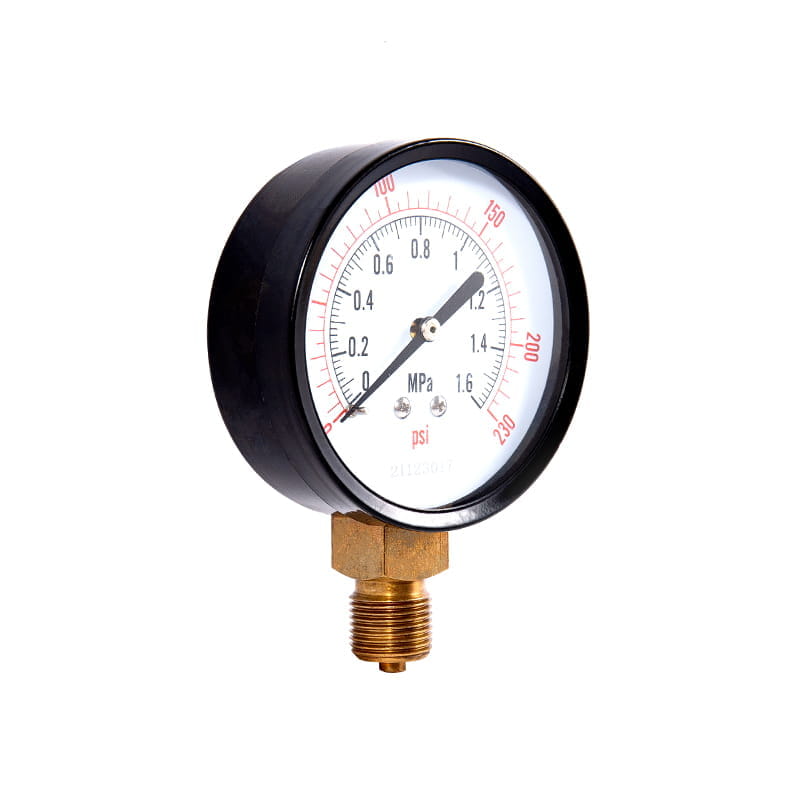

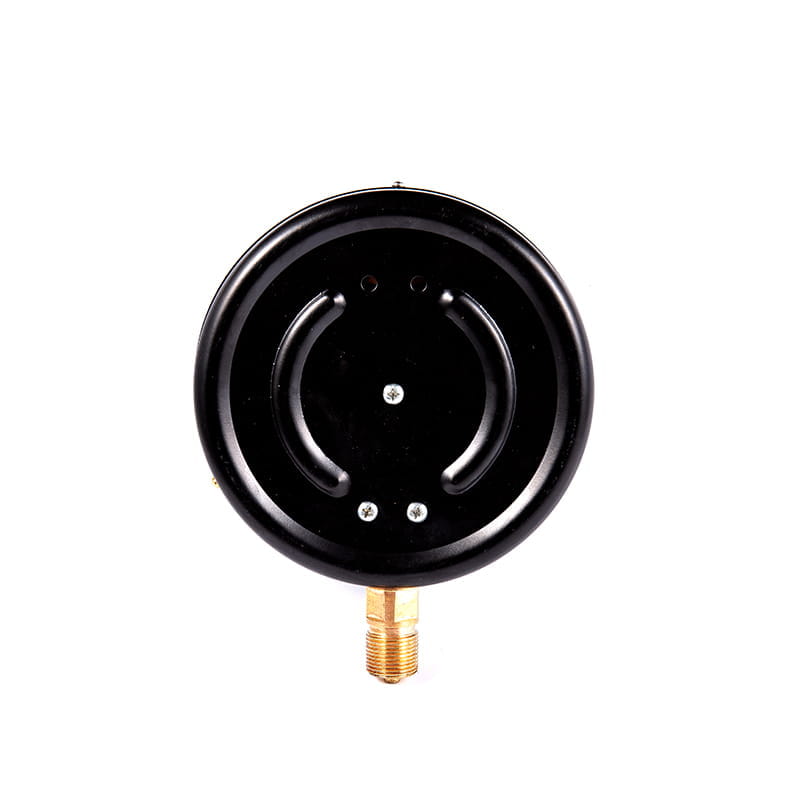

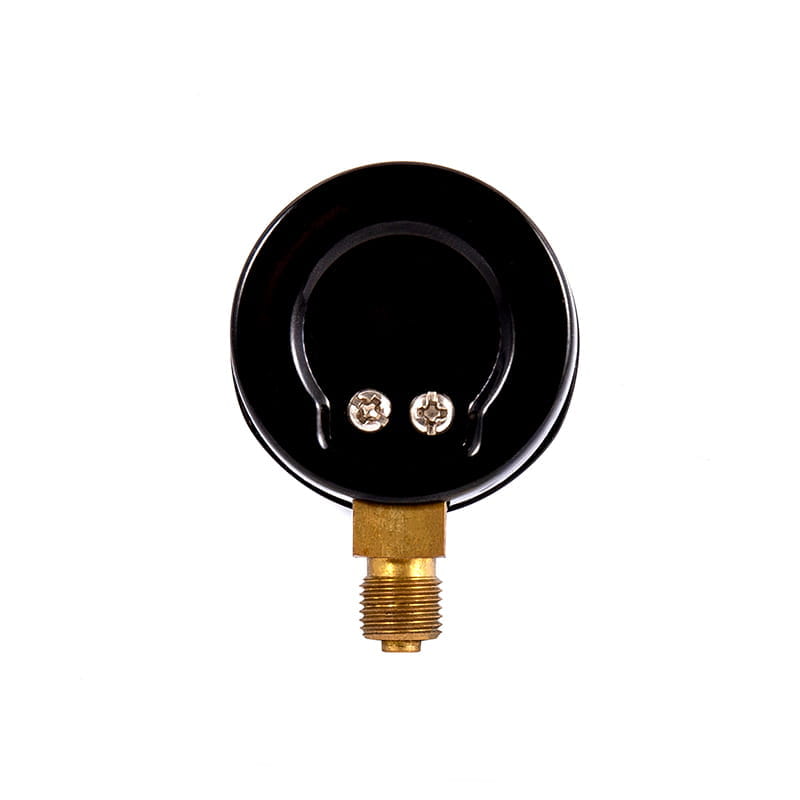

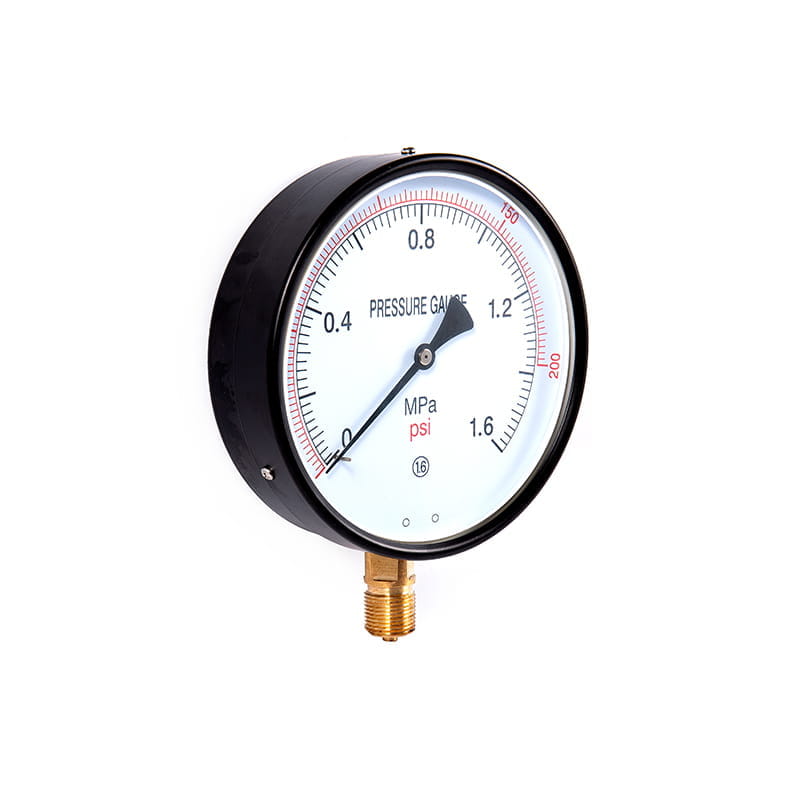

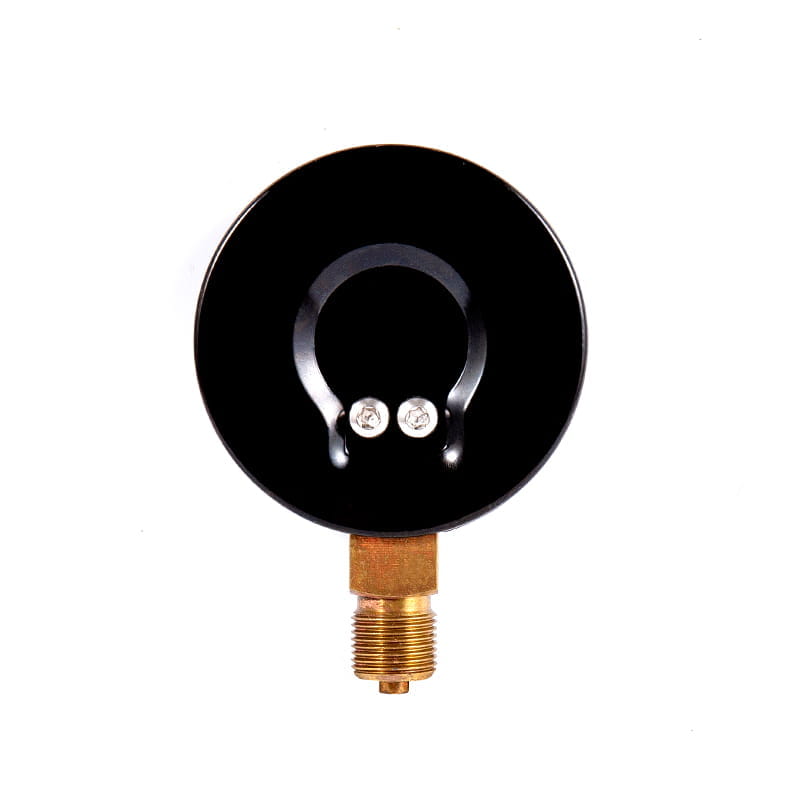

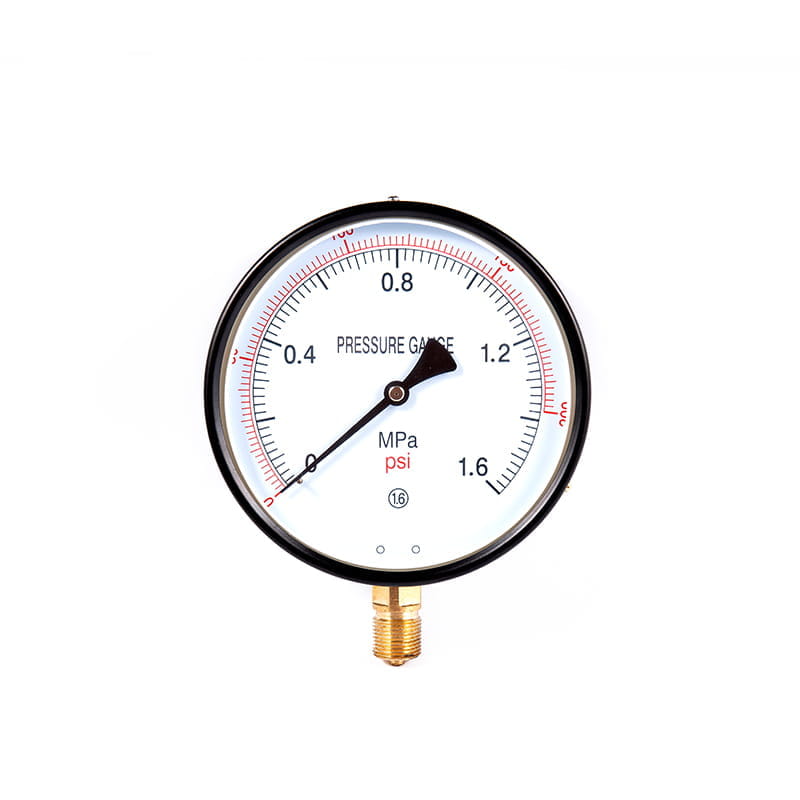

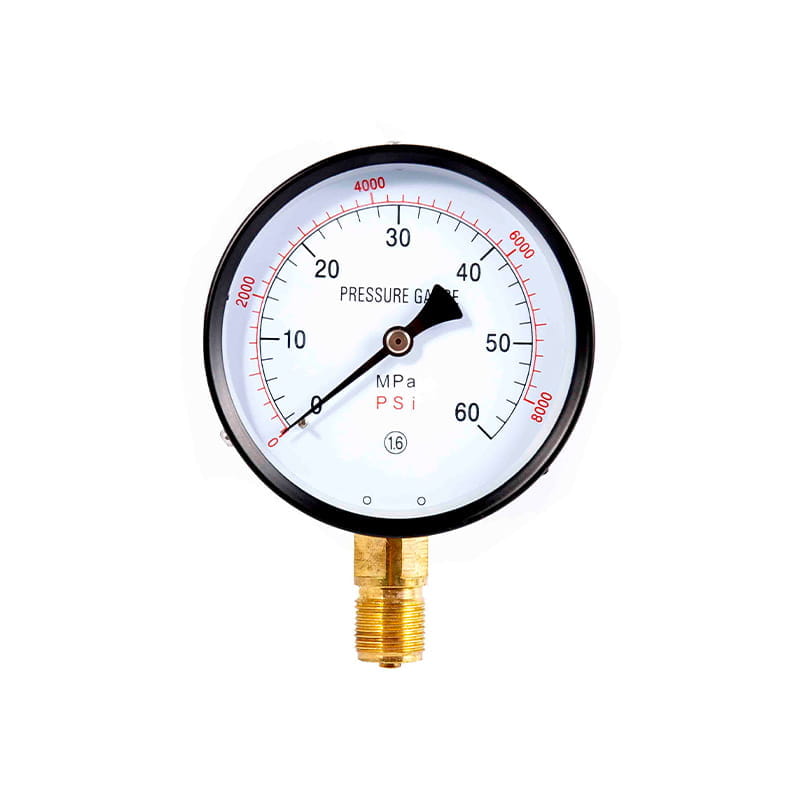

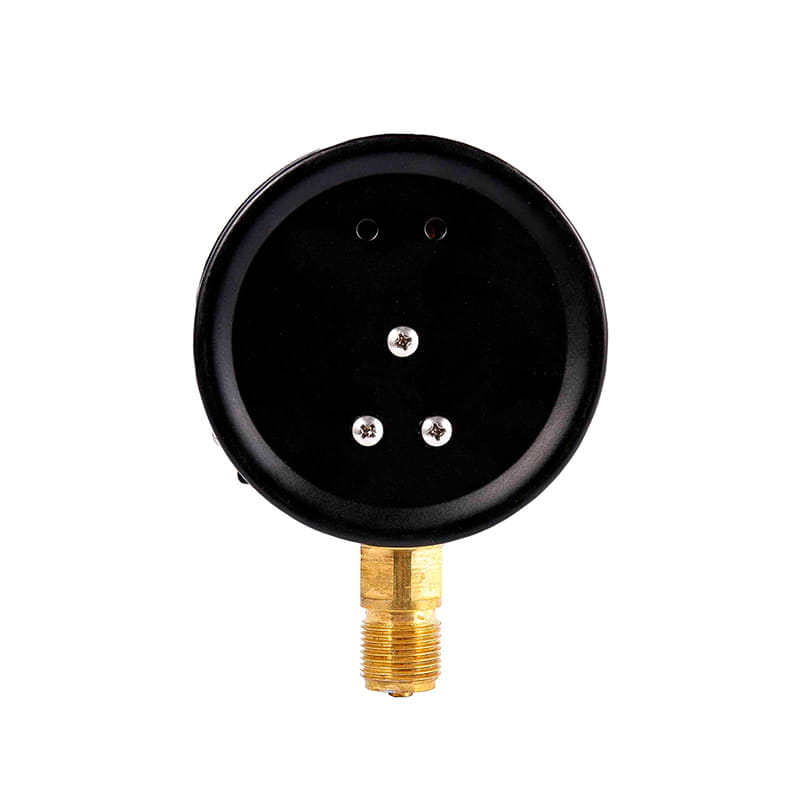

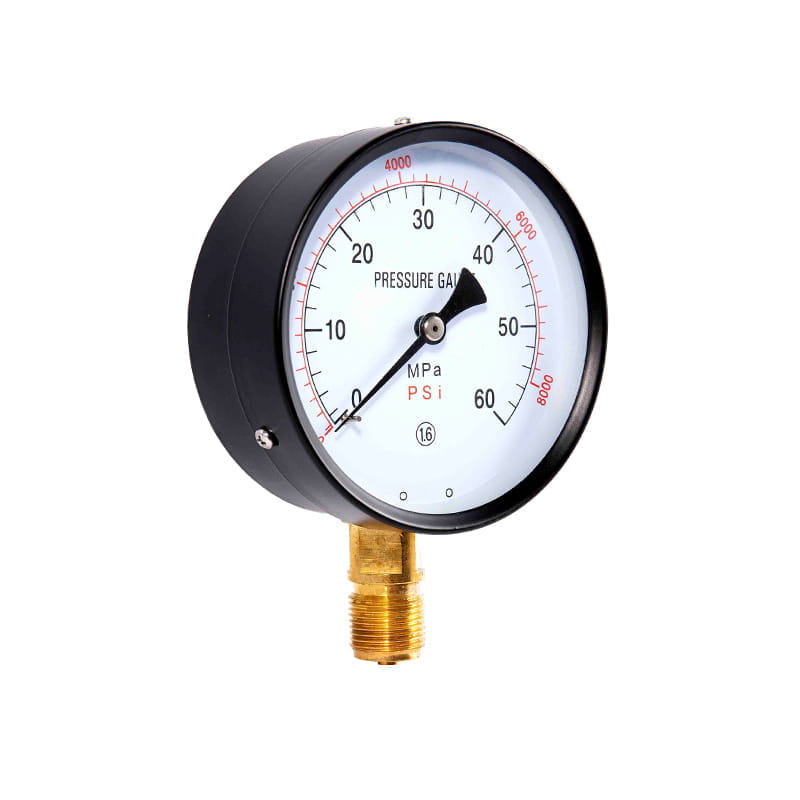

◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Utilizare: Această serie de instrumente este potrivită pentru măsurarea presiunii de lichid, gaz sau abur, care nu are pericol de explozie, nu se cristalizează, nu se solidifică și nu are efect coroziv asupra aliajului de cupru și cupru.
◆ În aplicare practică, conform caracteristicilor speciale ale diferitelor suporturi (cum ar fi interdicția uleiului, prevenirea incendiilor, rezistența la coroziune, etc.), cerințele instrumentului sunt diferite, astfel încât această serie de instrumente obțin multe instrumente speciale corespunzătoare, diametrul lor nominal, tipul de instalare, firul de conector, nivelul de precizie, măsurarea intervalului, etc.
1.1 Potrivit pentru măsurarea presiunii mediilor inflamabile și explozive. Este strict interzis să se contacteze cu substanțe grase inflamabile. Degresarea tratamentului se face înainte de a părăsi fabrica și este testat fără grăsime.
1,1.1 yo Gardul de presiune din seria de oxigen
1,1.2 YH GAUGE DE PRESIUNE DE HIDROGEN
1.1.3 YY Seria de ecartament a presiunii acetilenei
1.2 Materialele utilizate sunt rezistente la coroziunea mediului sau instrumentul nu are nicio influență asupra mediului și se asigură că elementele și interfețele de detectare sunt curate și lipsite de grăsime.
1.2.1 seria de presiune a amoniacului din seria ya
1.2.2 seria YDQ GAUGE DE PRESIUNE DE NITROGEN
◆ Parametri tehnici ：
| Numărul modelului | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Diametrul nominal | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Formular de instalare | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Fir conector | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Clasa de precizie | 2.5 | 1.6 | |||||||
| Interval de măsurare （ MPA ） | Vacant: -0.1 ～ 0 Vid de presiune ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Condiții de utilizare de mediu | Temp ： -40 ℃～ 70 ℃ | ||||||||
| Evaluare vibrații | V · H · 3 | ||||||||
| Materialul tubului Borden | QSN4-0.3 | ||||||||
| Clasa de protecție | IP54 、 IP65 | ||||||||
| Standarde de implementare | GB/T 1226 | ||||||||
| NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului. | |||||||||
◆ Dimensiuni externe:
| Tipul direct radial (ⅰ) | Tipul direct excentric axial (ⅱ) |
| Tipul direct concentric axial (III) | Tip de inserție excentrică axială (IV) |
| Tip de inserție concentrică axială (V) | Tip radial convex (vi) |
| Numărul modelului | D.imensiuni generale （ mm ） | |||||||
| O | B | C. | D | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
