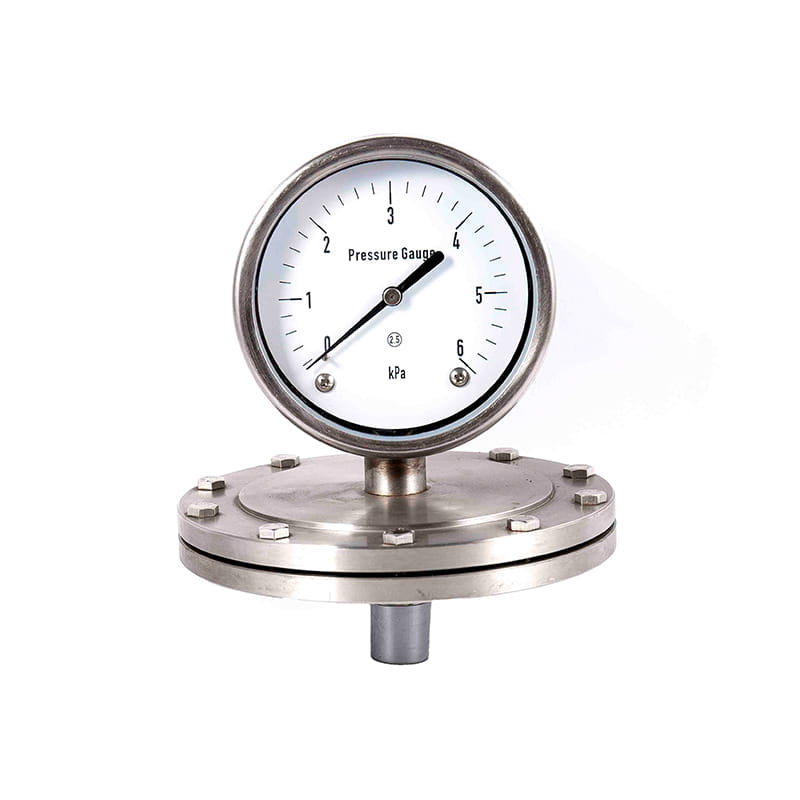

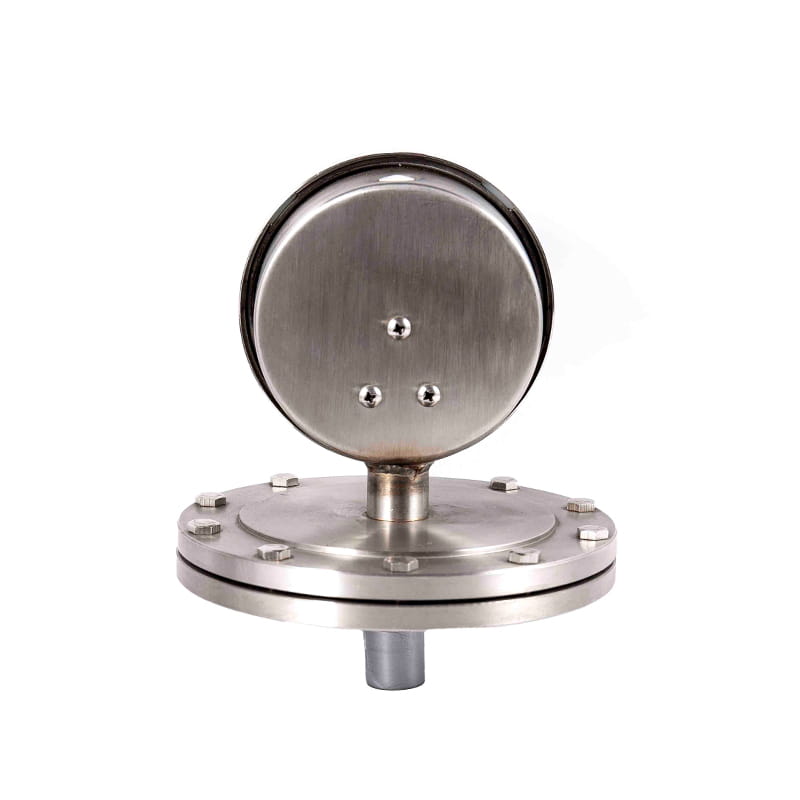

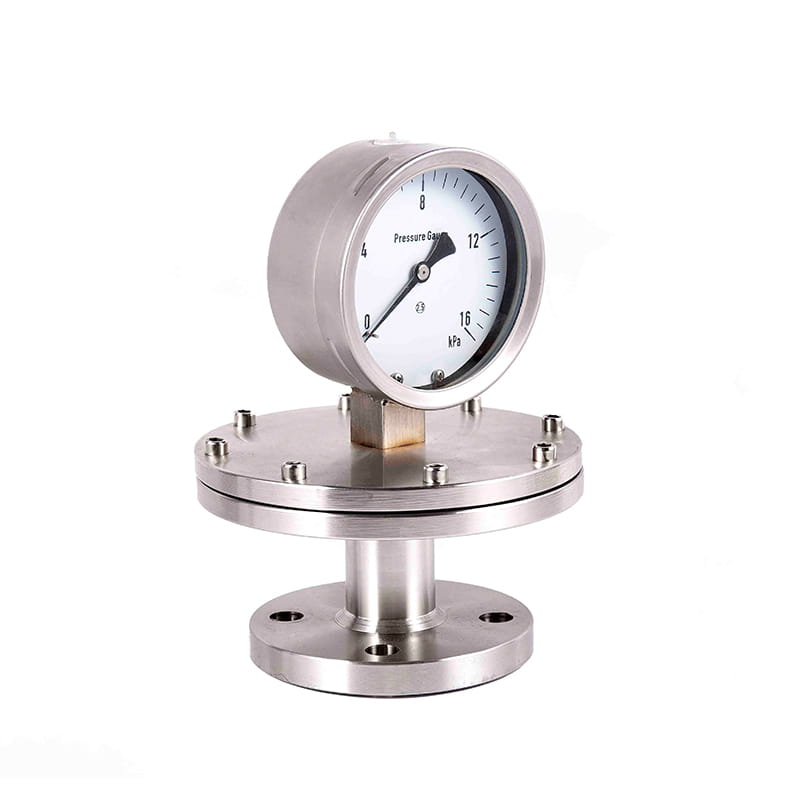

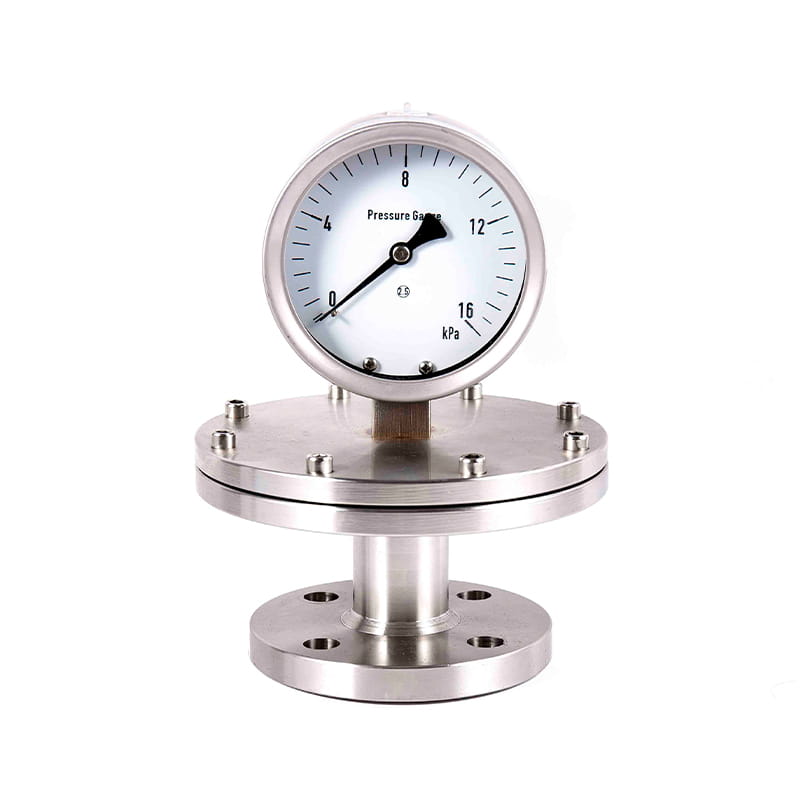

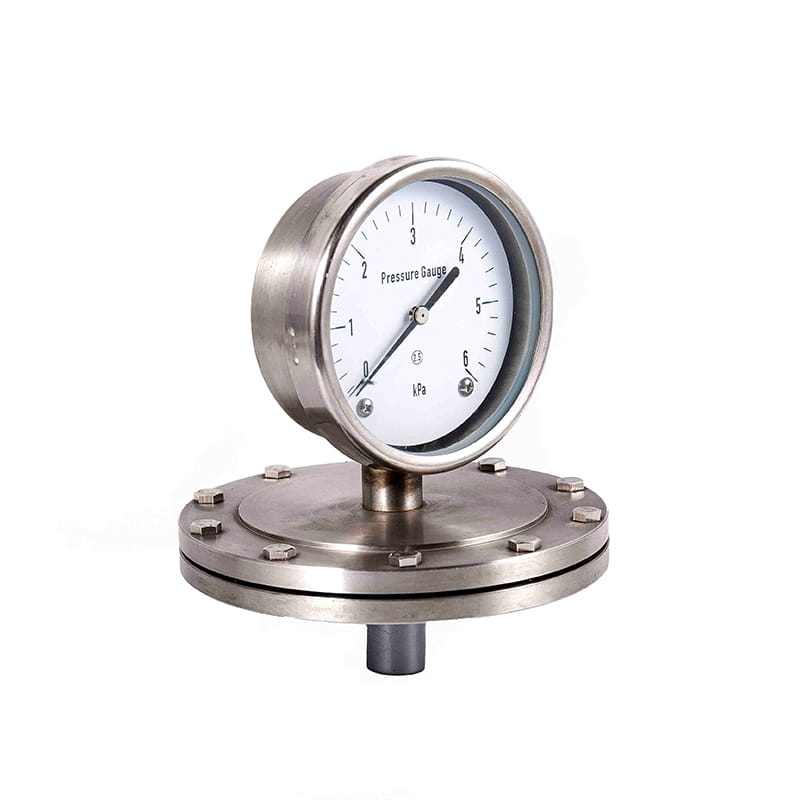

◆ Model: YP100-L YP150-L YP100-F YP150-F
◆ Parametri tehnici:
| Model | YP100-L 、 YP100-F | YP150-L 、 YP150-F |
| Diametrul nominal | F 100 | F 150 |
| Clasa de precizie | 2.5 | |
| Gama de măsurare （ KPA ） | Presiune negativă: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Presiune pozitivă: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Presiune pozitivă și negativă: -0.8 ~ 0,8 -1,2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Gama de măsurare （ MPA ） | Vid: -0.1 ~ 0 Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Folosiți temperatura ambiantă | -40 ℃～ 70 ℃ | |
| Material diafragmă | OCR18NI12MO2TI ; Sus316 ; | |
| Tip de montare | Filetat ( L ); Flanșă ( F ), ( F1 ) | |
| Evaluarea rezistenței vibrațiilor | V · H · 2 | |
| Protecție împotriva intrării | IP64 | |
| Aplicați standardul | JB/T 5491 | |

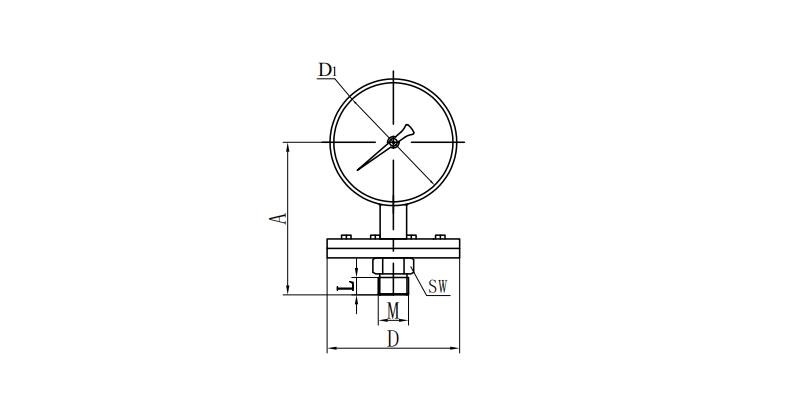

◆ Dimensiuni externe:
Filetat ( L )
| Model | D.imensiuni ( mm ) | |||||
| O | D | D1 | SW | L | M | |
| YP100-L | 135 | Φ 97.5 Micropresă φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| NOTĂ: Firul articular ( M ) poate fi făcut în firul conductei sau în firul conductei conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție). | ||||||
