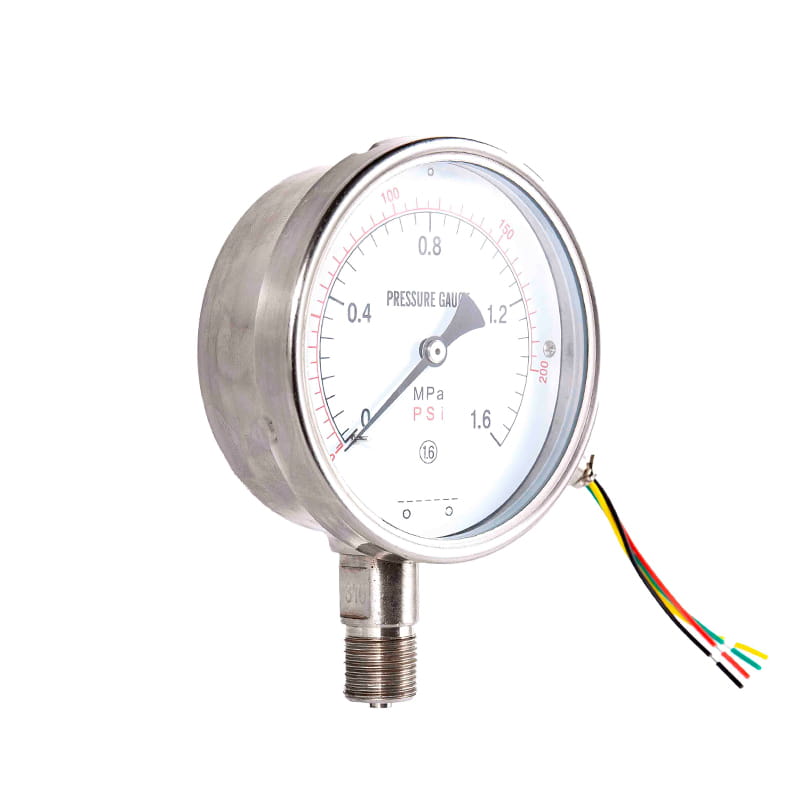

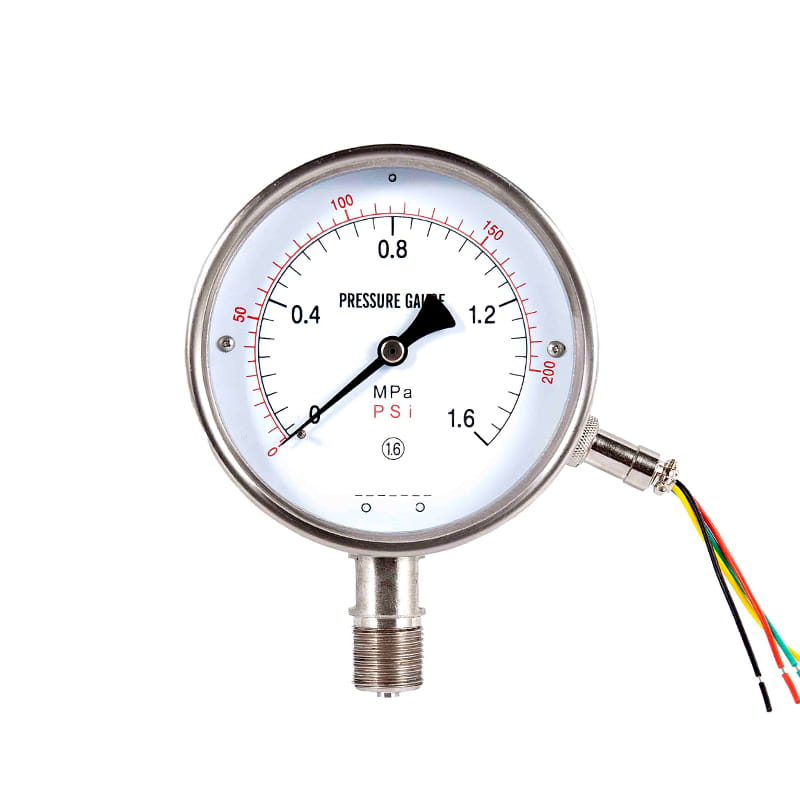

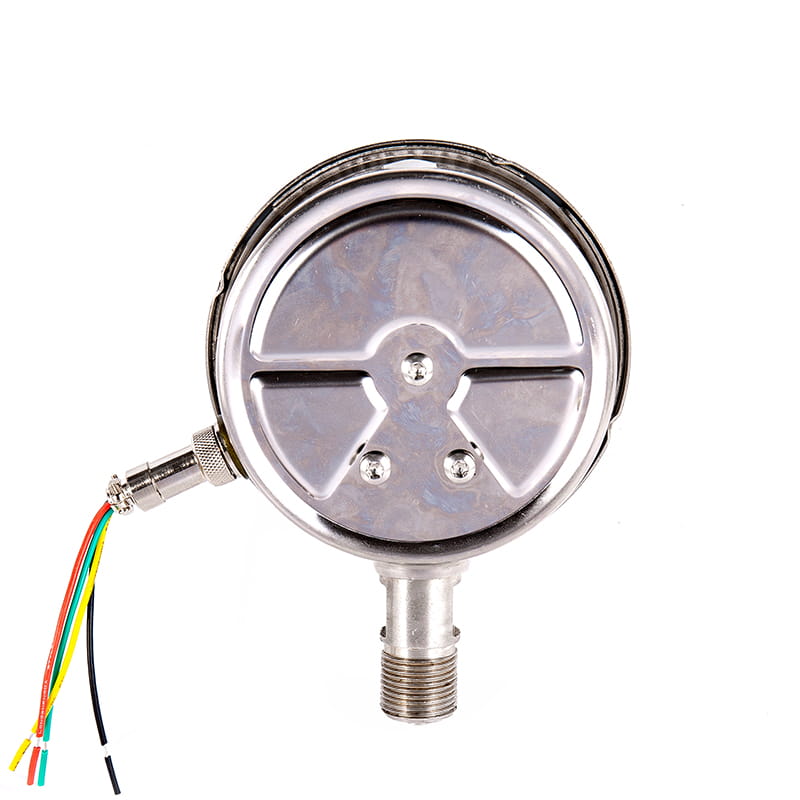

Calibrele de presiune la distanță din seria YTZ

◆ Model: YTZ100, YTZ-150

◆ Aplicație: Acest tip de instrument este potrivit pentru măsurarea presiunii lichidelor, a gazelor sau a vaporilor fără pericol de explozie, fără cristalizare, fără solidificare și fără efect coroziv asupra aliajelor de cupru și cupru.

Fabricat din oțel inoxidabil, poate fi utilizat pentru a măsura presiunea lichidelor, gazelor sau vaporii care sunt slab corozivi, dar nu explozivi, cristalizați sau solidificați.

Nu numai că poate indica valoarea de presiune la fața locului, dar poate transmite și valoarea de presiune măsurată la instrumentul secundar la punctul de măsurare la distanță, sub formă de valoare electrică prin intermediul potențiometrului sincron setat în interiorul instrumentului, pentru a realiza detectarea centralizată și controlul de la distanță.
◆ Dacă este necesar să se facă un ecartament de presiune de tip șoc, acesta poate fi umplut cu glicerină sau ulei de silicon.

Obțineți un citat

◆ Parametri tehnici:

Model		YTZ100		YTZ150
Diametrul nominal		F 100		F 150
linişti preface tip stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Fire potrivite		M20 × 1.5
Clasa de precizie		1.6
Gama de măsurare （ MPA ）		Adevărat spaţiu: -0.1 ~ 0 Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condiții de utilizare de mediu		Temperatură: -25 ° C ~ 55 ° C; Umiditate relativă: 5 %~ 85 %
Parametri electrici		★ Tensiunea de funcționare: între terminale ① și ② ≤6V DC ★ Valoarea rezistenței de pornire: 3 ～ 20Ω ★ Valoarea rezistenței la plinătate: 310 ～ 370Ω sau 340 ～ 400Ω (Măsurarea valorii de rezistență de pornire și valoarea completă a rezistenței este 1 şi 2 terminale)
Cablare		1	2		3
		Start de rezistență	Rezistența se termină		Peria se termină
Evaluarea rezistenței vibrațiilor		V · H · 3
Protecție împotriva intrării		IP54
Aplicați standardul		JB/T 10203
NOTĂ: Firul de îmbinare poate fi făcut în firul conductei sau firul conductei conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție).

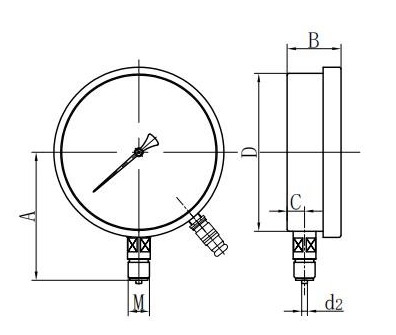

Direct radial (I.)

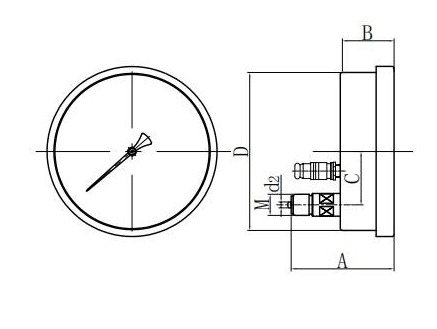

Axial Direct excentric (ii.)

Muntele axial excentric de flush (iv.)

Muntele convex radial (vi.)

Model	Dimensiuni ( mm )
Model	O	B	C.	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
