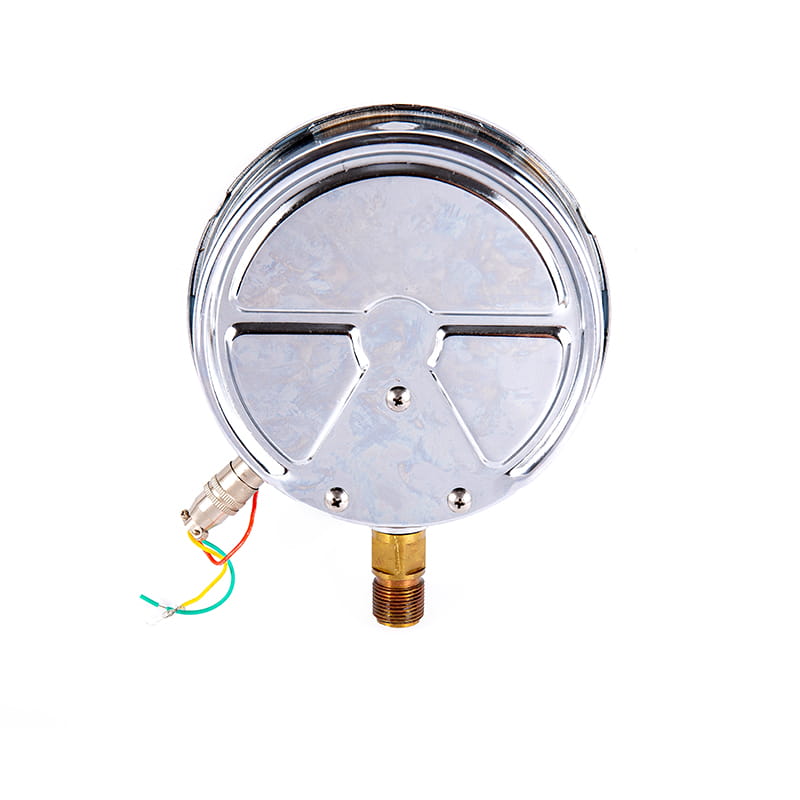

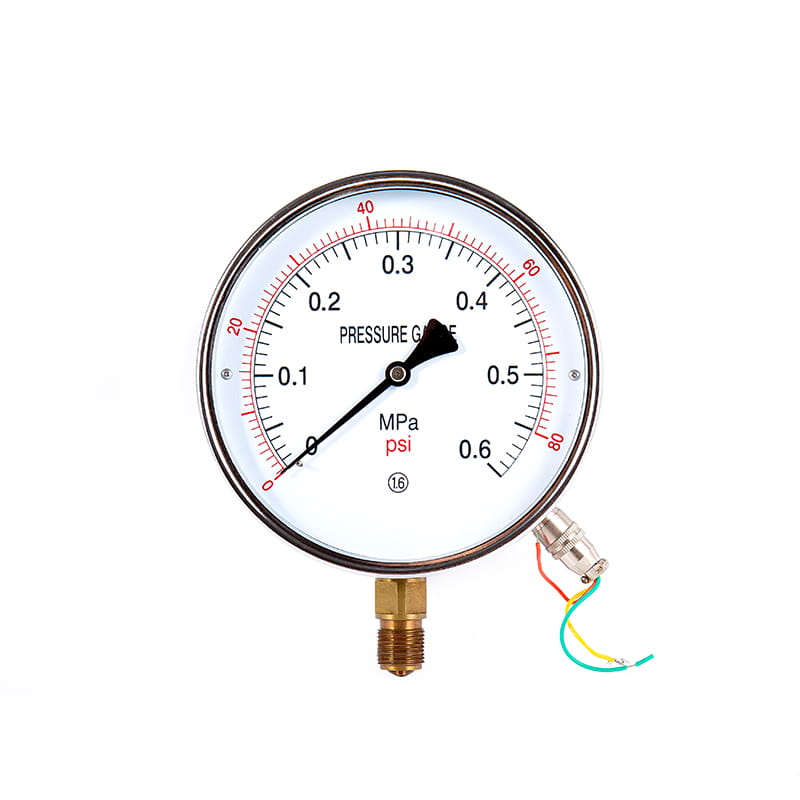

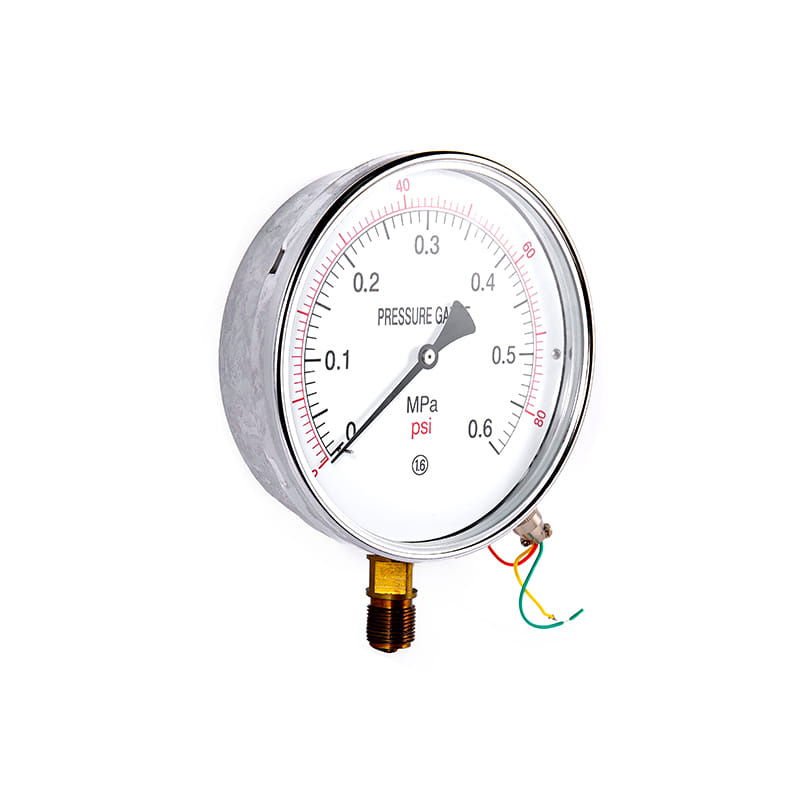

Calibre de presiune la distanță YTT

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Aplicație: Acest tip de instrument este potrivit pentru măsurarea presiunii lichidelor, a gazelor sau a vaporilor fără pericol de explozie, fără cristalizare, fără solidificare și fără efect coroziv asupra aliajelor de cupru și cupru.

În plus față de indicația locală a valorii de presiune, instrumentul poate, de asemenea, să iasă continuu ( 0 ~ 10 ) MA sau ( 4 ~ 20 ) MA Semnalul DC, care poate fi transmis în camera de control la distanță lungă și poate fi utilizat cu instrumente inteligente de afișare digitală pentru a forma un sistem automat pentru afișare, înregistrare, reglare și control.

Instrumentul a suferit o transformare majoră în interior, transformatorul diferențial inițial a fost îndepărtat și înlocuit cu un element de sensibilitate la tensiune de siliciu de difuzie, astfel încât partea de afișare locală și partea de ieșire a semnalului au devenit două sisteme independente, iar precizia semnalului de ieșire au fost mult îmbunătățite, iar precizia poate atinge semnalul de ieșire 1.0 sau chiar 0.5 nivel.
◆ Dacă este necesar să se facă un ecartament de presiune de tip șoc, acesta poate fi umplut cu glicerină sau ulei de silicon.

Obțineți un citat

◆ Parametri tehnici:

Model		YTT100	YTT150	Ytt100a	Ytt150a
Diametrul nominal		Φ 100	Φ 150	Φ 100	Φ 150
Tip de montare	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parametri electrici		★ Putere livra: 24V DC ★ Semnal de ieșire: ( 4 ~ 20 ) MA DC ★ rezistență la încărcare: 250 Ω		★ Putere livra: 220V AC ★ Semnal de ieșire: ( 0 ~ 10 ) MA DC ★ rezistență la încărcare: ≤ 1,5k Ω
Cablare
Clasa de precizie		1.6
Precizia ieșirii semnalului		1.0 ； 0.5
Gama de măsurare （ MPA ）		Adevărat spaţiu: -0.1 ~ 0 Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condiții de utilizare de mediu		Temperatură: -10 ° C ~ 55 ° C; Umiditate relativă: ≤ 85 %
Evaluarea rezistenței vibrațiilor		V · H · 3
Protecție împotriva intrării		IP54
Aplicați standardul		JB/T 10203
Fire potrivite		M20 × 1.5
NOTĂ: Firul de îmbinare poate fi făcut în firul conductei sau firul conductei conice în conformitate cu cerințele utilizatorului (vezi Ghidul de selecție).

◆ Dimensiuni:

Direct radial (I.)

Axial Direct excentric (ii.)

Muntele axial excentric de flush (iv.)

Muntele convex radial (vi.)

Model	D.imensiuni ( mm )
Model	O	B	C.	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
