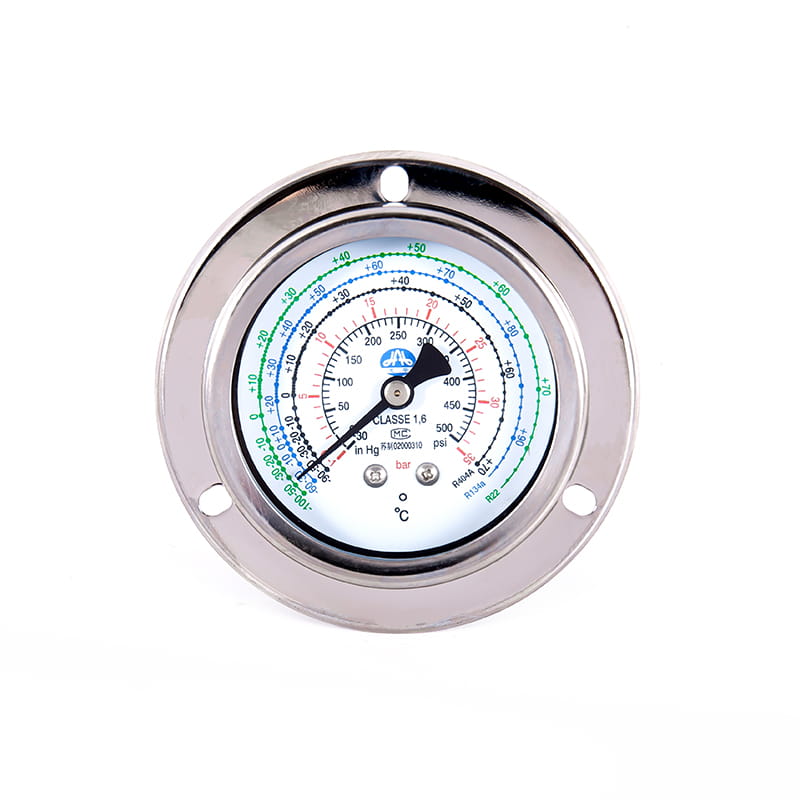

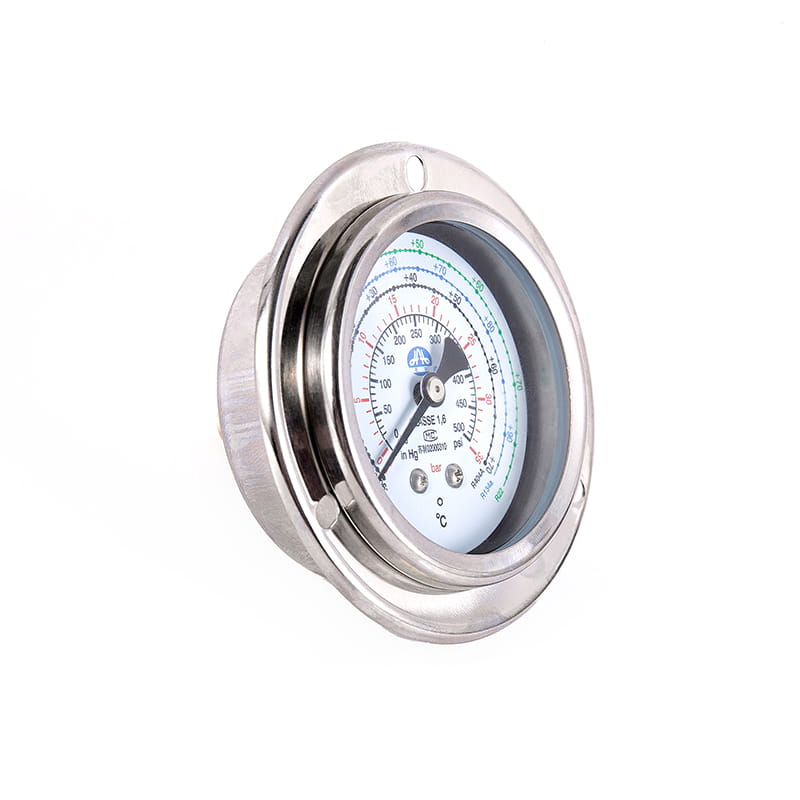

◆ Model: YLM60 YLM100 YLM150
◆ Aplicație: Această serie de instrumente sunt instrumente speciale pentru detectarea temperaturii scăzute sau a unui mediu de refrigerare specială, utilizate în principal în frigiderul de aer condiționat, răcitorul de apă, uscătorul de aer sau asamblarea sistemului de grupuri agent frigorific.
De asemenea, poate face diferite panouri cu mai multe etichete cu refrigerare în funcție de cerințele clienților și există multe tipuri de capace și cazuri (stil elvețian) pentru ca clienții să aleagă.
Datorită designului conectorului optimizat și a considerentelor speciale în selecția materialelor de sudare și a componentelor de detectare a presiunii, această serie de produse are caracteristici excelente ale anti-scurgerii, impulsului anti-presiune și anti-vibrație, astfel încât calitatea instrumentului este mult îmbunătățită, iar defecțiunea și pierderea sistemului de refrigerare din cauza problemelor de calitate a produsului sunt eliminate.
◆ Parametri tehnici ：
| Numărul modelului | YLM60 | YLM100 | YLM150 | |
| Diametrul nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tip de montare | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fir conector | M14 × 1.5 | M20 × 1.5 | ||
| Clasa de precizie | 2.5 | 1.6 | ||
| Interval de măsurare （ MPA ） | Tensiune joasă ： （－ 30 ~ 0 ... 15 ） kg ， 1,8mpa asupritor ：（ 0 ~ 35 ） kg ， 3,8mpa | |||
| Specificația de tip media | R134A 、 R22A 、 R404A 、 R407A | |||
| Condiții de utilizare de mediu | Temp ： -20 ℃～ 60 ℃； umiditate relativă ： ≤ 80 % | |||
| Evaluare vibrații | V · H · 3 | |||
| Clasa de protecție | IP54 | |||
| Standarde de implementare | GB/T 1226 | |||
| NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului. | ||||
◆ Dimensiuni externe:

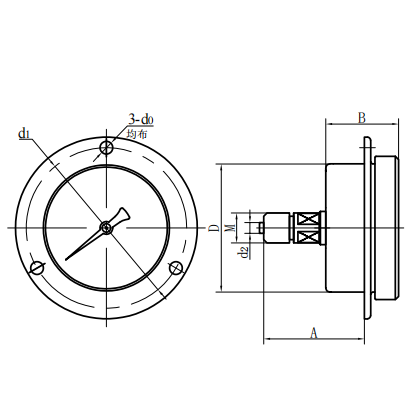

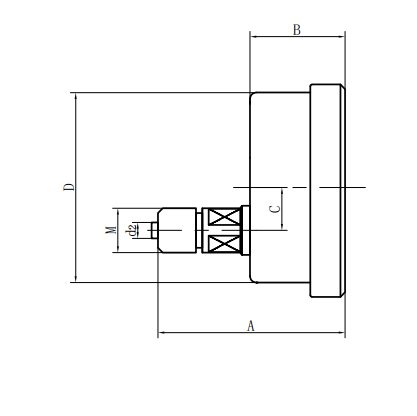

| Tipul direct radial (ⅰ) | Tipul direct excentric axial (ⅱ) |

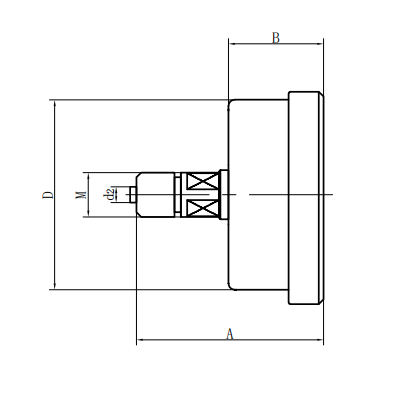

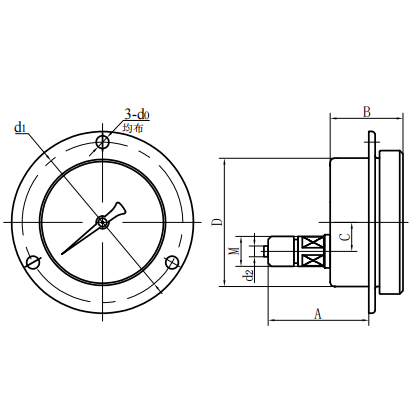

| Tipul direct concentric axial (III) | Tip de inserție excentrică axială (IV) |

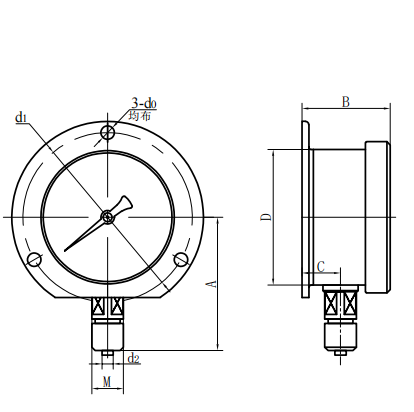

| Tip de inserție concentrică axială (V) | Tip radial convex (vi) |
| Numărul modelului | D.imensiuni generale （ mm ） | |||||||
| O | B | C. | D | D0 | D1 | D2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
