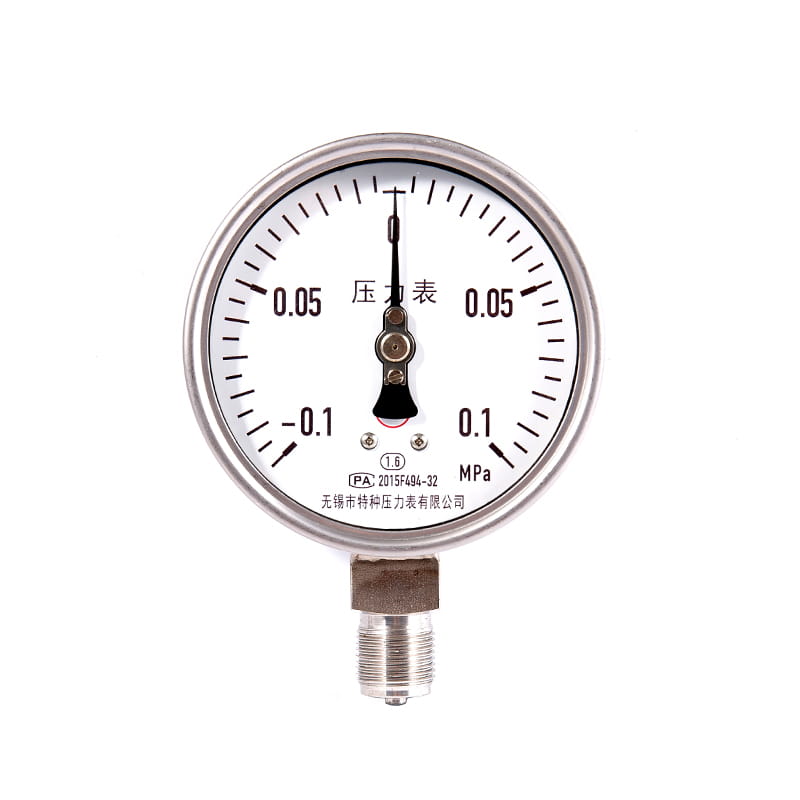

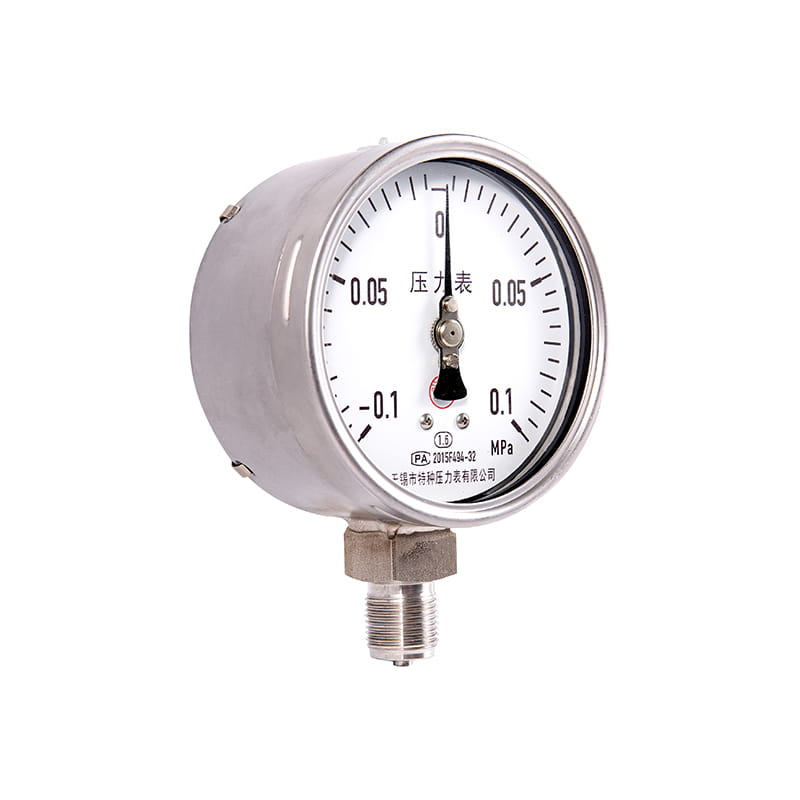

◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

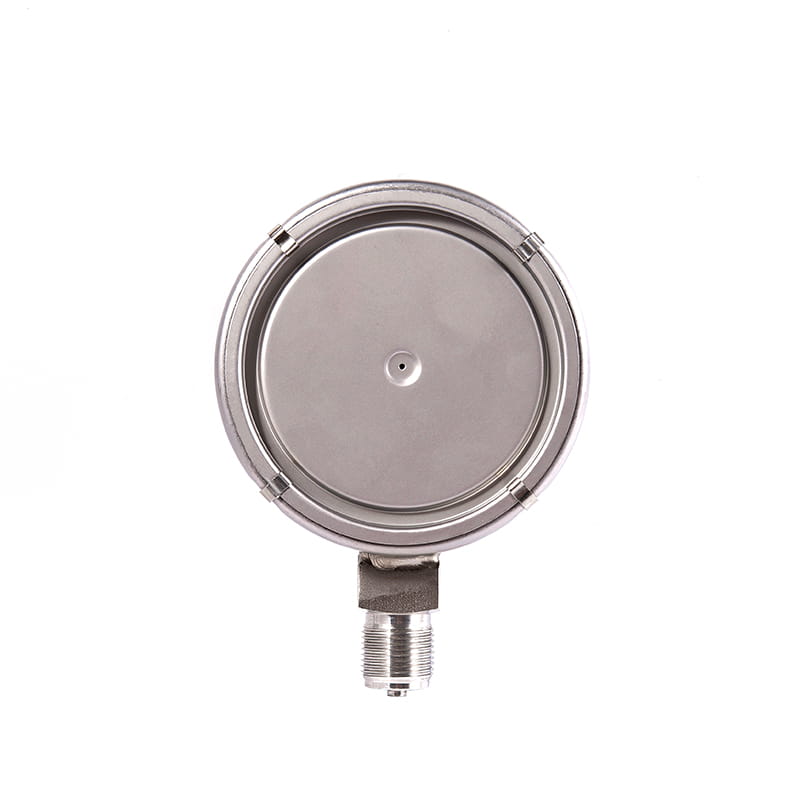

◆ Utilizare: Această serie de calibre sunt toate fabricate din oțel inoxidabil, cu găuri interne de partiție de siguranță și de relief de presiune în partea de sus pentru a elibera presiunea excesivă în interiorul carcasei din cauza rupturii cauzate de supraîncărcarea sau oboseala elementelor elastice, pentru a proteja siguranța operatorilor și a echipamentelor și a instalațiilor, și există un oprire umplut cu lichid și o compensare internă de diafrag. Calibrele de siguranță pline de lichid sunt rezistente la vibrații, împiedicând deteriorarea interiorului gabaritului din cauza vibrațiilor și lubrifierea componentelor interne pentru a reduce la minimum uzura și coroziunea.
Aceste manometre sunt utilizate pe scară largă în foraj, rafinare, chimică, alimente, farmaceutice, marine, platforme petroliere offshore și alte industrii.
| Numărul modelului | YQ60 | YQ100 | YQ150 | |
| Diametrul nominal | Φ 60 | Φ 100 | Φ 150 | |
| Formular de instalare | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fir conector | M14 × 1.5 | M20 × 1.5 | ||
| Clasa de precizie | 2.5 | 1.6 | ||
| Interval de măsurare （ MPA ） | Vacant: -0.1 ～ 0 Vid de presiune ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Condiții de utilizare de mediu | Temp ： -40 ℃～ 70 ℃ | |||
| Evaluare vibrații | V · H · 3 | |||
| Materialul tubului Borden | OCR18NI12MO2TI ； Sus316 ； Sus316L | |||
| Material de carcasă și conector | 1cr18ni9ti ； Sus304 | |||
| Clasa de protecție | IP65 | |||
| Standarde de implementare | GB/T1226 | |||
| NOTĂ: 1.. Firele comune pot fi personalizate în conformitate cu cerințele utilizatorului. | ||||
◆ Dimensiuni externe:

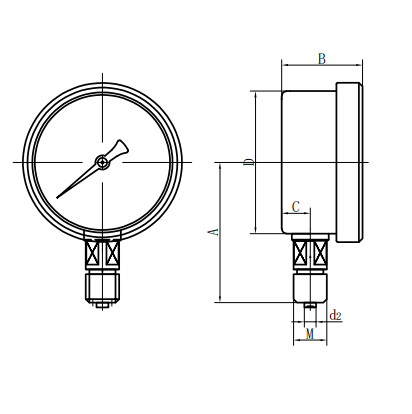

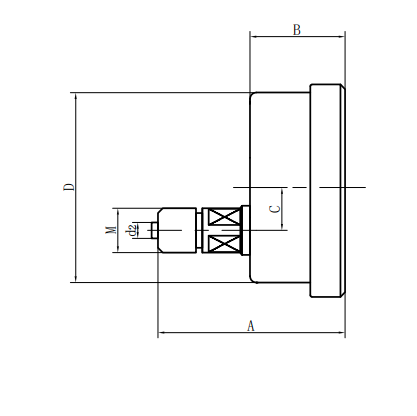

| Tipul direct radial (ⅰ) | Tipul direct excentric axial (ⅱ) |

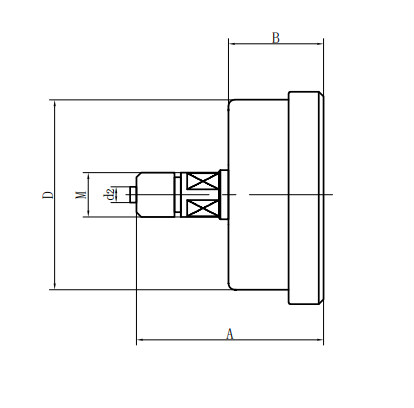

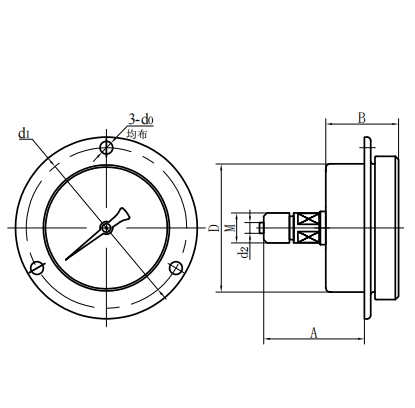

| Tipul direct concentric axial (III) | Tip de inserție excentrică axială (IV) |

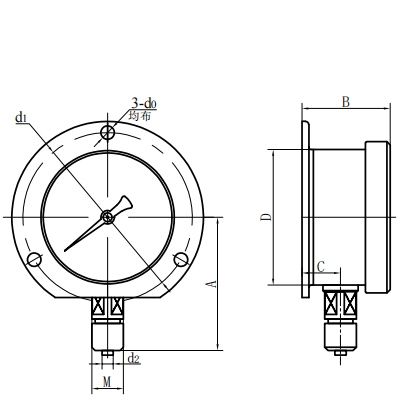

| Tip de inserție concentrică axială (V) | Tip radial convex (vi) |
| Numărul modelului | D.imensiuni generale （ mm ） | |||||||
| O | B | C. | D | D0 | D1 | D2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
