Cum funcționează indicatorul de nivel al clapei magnetice? O bucată de articol vă va explica clar!

În vastul sistem de producție industrială, măsurarea nivelului de lichid este ca un „ochi înțelept” precis, jucând un rol crucial în asigurarea funcționării stabile și eficiente a procesului de producție. De la rezervoare mari de stocare în industria petrochimică, la rezervoare de apă din cazan în sectorul energetic și la rezervoare de producție în industria alimentară și a băuturilor, detectarea precisă a nivelurilor de lichid este de mare importanță. Iar indicatorul de nivel cu clapă magnetică, cu principiul său unic de funcționare și avantajele remarcabile de performanță, a devenit un instrument de măsurare a nivelului lichidului de încredere în multe domenii industriale.

I. Principiul de lucru: Combinația ingenioasă de flotabilitate și magnetism

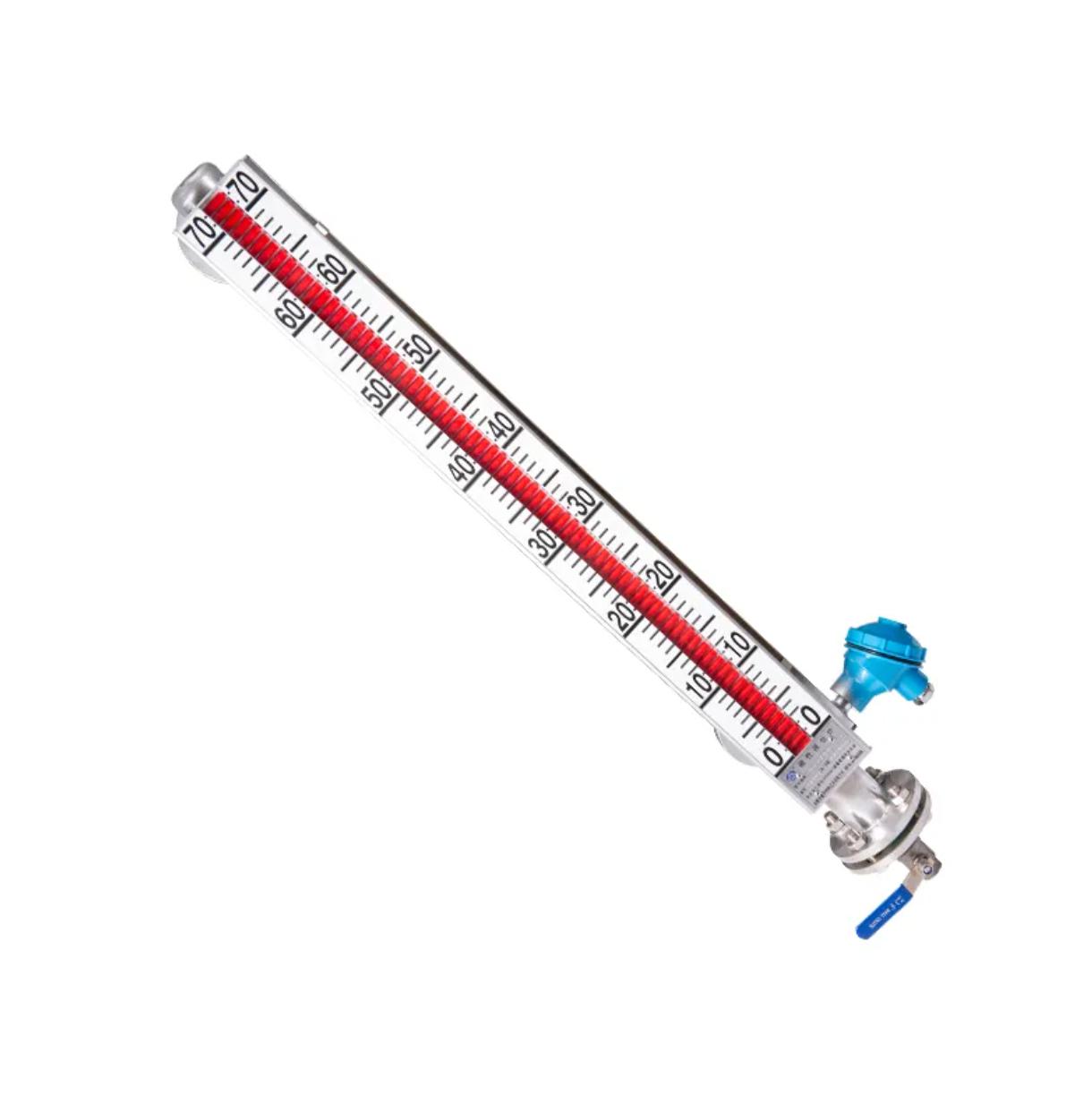

Designul indicatorului de nivel cu clapetă magnetică este inspirat de principiul flotabilității și interacțiunea magnetismului. Acesta constă în principal dintr-un tub principal conectat la recipientul măsurat, un flotor magnetic cu magneți permanenți în interior și un panou de afișare extern (compus din coloane magnetice cu două culori roșii și albe). Când nivelul lichidului din recipientul măsurat se modifică, plutitorul magnetic din interiorul tubului principal se va mișca sincron în sus și în jos datorită efectului de flotabilitate. În plus, oțelul cu magnet permanent din interiorul flotorului conduce coloana magnetică de pe panoul de afișare extern să se rotească cu 180 de grade prin efectul de cuplare magnetică. Când nivelul lichidului crește, coloana flip se schimbă de la alb la roșu; când nivelul lichidului scade, coloana flip se schimbă înapoi de la roșu la alb. Prin schimbarea culorii coloanei flip, oamenii pot citi intuitiv și clar înălțimea nivelului lichidului, realizând monitorizarea vizuală a nivelului lichidului. Această metodă de măsurare fără contact nu numai că evită defecțiunile cauzate de frecarea mecanică în mod tradițional contoare de nivel de lichid , dar asigură și siguranța și fiabilitatea procesului de măsurare. Chiar și în medii industriale dure, poate funcționa stabil.

II. Avantajele produsului: îndeplinește pe deplin cerințele industriale
Afișaj intuitiv și clar
Panoul de afișare al indicatorului de nivel cu clapetă magnetică este proiectat în mod unic. Semnele de scară și numerele au fost îngroșate, îmbunătățind semnificativ vizibilitatea și unghiul de vizualizare. Indiferent dacă se află în rezervoare de stocare exterioare expuse la lumină puternică sau în ateliere de producție interioare cu iluminare slabă, operatorii pot citi cu ușurință și rapid datele privind nivelul lichidului. Designul coloanei cu două culori este și mai atrăgător, se distinge clar în diferite condiții de lumină ambientală, oferind o mare comoditate pentru monitorizarea nivelului lichidului în timpul procesului de producție.

Convenabil pentru instalare și întreținere
Se adoptă designul modular, cu o structură principală simplă. Componentele principale includ tubul principal, plutitorul, panoul de afișare și flanșa de conectare. Nu există piese mobile complexe. Metodele de instalare sunt flexibile și diverse. Tipul montat lateral este potrivit pentru containere mari verticale, cum ar fi rezervoarele de stocare a uleiului și rezervoarele de apă pentru stingerea incendiilor; tipul montat în partea superioară este pentru rezervoare sferice, rezervoare orizontale etc., unde deschiderea superioară este restricționată. În plus, indicatorul de nivel al lichidului este echipat cu o supapă de închidere. Atunci când este necesară curățarea, întreținerea sau înlocuirea componentelor în etapa ulterioară, aceasta poate fi operată fără oprirea mașinii, reducând efectiv costurile și timpul de întreținere și îmbunătățind eficiența producției.

Utilizabilitate pe scară largă
Are proprietăți excelente de rezistență la presiune și temperatură. Limita superioară a presiunii de lucru poate ajunge la 1,0 MPa, iar intervalul de temperatură de lucru acoperă -20℃ până la 200℃. Se poate adapta la condiții extreme de lucru, cum ar fi aburul la temperatură ridicată și gazul lichefiat la temperatură joasă. Pentru medii vâscoase sau care se solidifică ușor, o manta de abur sau un dispozitiv de încălzire electric poate fi selectat opțional pentru a asigura fluiditatea mediului în timpul procesului de măsurare și pentru a garanta acuratețea măsurării. De asemenea, funcționează excepțional de bine în ceea ce privește capabilitățile anticorozive și rezistente la explozie. Oferă căptușeală interioară și tipuri din plastic de indicatori de nivel al lichidului concepute special pentru medii corozive dure, capabile să reziste la medii corozive puternice, cum ar fi acidul fluorhidric și acidul sulfuric concentrat. Totodata, a primit certificari duble pentru tip ignifug (Exd IIC T6 Gb) si tip intrinsec sigur (Ex ia IIC T6 Ga), cu un nivel de protectie IP66/IP67. Poate fi aplicat în siguranță în depozitarea și transportul de petrol și gaze, precum și în locuri farmaceutice și alte locații inflamabile și explozive.

Înaltă precizie și fiabilitate:
Cu structura sa stabilă și principiile avansate de măsurare, indicatorul de nivel cu clapetă magnetică are o precizie ridicată de măsurare și eroarea poate fi controlată într-un interval mic. În timpul utilizării pe termen lung, nu este ușor afectat de interferențe externe și poate menține întotdeauna o performanță fiabilă, oferind date precise privind nivelul lichidului pentru producția industrială și evitând eficient defecțiunile echipamentelor și accidentele de producție cauzate de niveluri anormale de lichid.

III. Domenii de aplicare: Facilitarea dezvoltării diverselor industrii
Industria petrolieră și chimică
În timpul proceselor de rafinare a petrolului și de producție chimică, monitorizarea nivelurilor lichidelor din diferite rezervoare de stocare și vase de reacție este de mare importanță. Indicatoarele de nivel cu clapetă magnetică pot afișa înălțimile nivelului de lichid ale țițeiului, produselor petroliere rafinate și materiilor prime chimice în timp real. În combinație cu întrerupătoarele magnetice, acestea pot realiza funcții de alarmă de nivel înalt și scăzut de lichid, prevenind în mod eficient incidente cum ar fi depășirea sau golirea rezervorului. De exemplu, în zona rezervorului de stocare a unei rafinării mari de petrol, prin utilizarea manometrelor de nivel cu clapete magnetice în combinație cu un sistem de control automat, se poate realiza monitorizarea de la distanță și completarea automată a lichidului, sporind semnificativ siguranța producției și eficiența managementului.

Industria Energiei
Nivelul apei din rezervorul de apă al cazanului este un indicator cheie pentru funcționarea în siguranță a centralei electrice. Indicatorul de nivel cu clapă magnetică, cu designul său rezistent la temperaturi ridicate și măsurile de izolare a mantalei de abur, poate măsura cu precizie nivelul apei la temperaturi de peste 200℃. De asemenea, poate detecta și preveni arderea uscată a cazanului sau accidentele de revărsare a apei cauzate de nivelurile false ale apei. După adoptarea unor instrumente avansate de nivel ale clapei magnetice într-o anumită centrală termică, eroarea de măsurare a nivelului apei a fost redusă semnificativ, stabilitatea operațională a fost mult îmbunătățită și a fost asigurată alimentarea continuă și stabilă cu energie electrică.

Industria alimentară și a băuturilor
Într-un mediu de producție igienic, cerințele de igienă pentru echipamentele de măsurare a nivelului de lichid sunt extrem de ridicate. Indicatorul de nivel cu clapă magnetică de tip plastic adoptă corpuri de material FDA și inele de etanșare de calitate alimentară, iar structura sa complet închisă previne eficient dezvoltarea bacteriilor. Este utilizat pe scară largă pentru monitorizarea nivelului de lichid în echipamente precum rezervoarele de fermentare a berii și rezervoarele de depozitare a produselor lactate, asigurând siguranța igienei și stabilitatea calității procesului de producție a alimentelor și a băuturilor.

IV .Locația instalării și cerințele de mediu
Controlul verticalității: Corpul indicatorului de nivel al lichidului trebuie să fie complet perpendicular pe sol, cu o eroare a unghiului de înclinare de ≤ 2°. Se recomandă calibrarea utilizând un indicator de nivel. La instalare, se recomanda rezervarea unui spatiu de ≥ 100mm in partea de jos a corpului si o margine de ≥ 50mm in partea de sus pentru a evita influenta dilatarii si contractiei termice.
Evitați sursele de interferență: Instalarea este interzisă în câmpuri magnetice puternice (la o rază de 30 de metri de motoare mari), zone cu vibrații severe (intensitatea vibrațiilor > 5 mm/s) sau zone cu surse de radiații cu temperatură ridicată (>60℃). Acest lucru poate duce la defectarea cuplajului magnetic sau deteriorări mecanice.
Compatibilitate cu mediile: Materialul corpului (cum ar fi 304SS/316L) trebuie să fie rezistent la coroziune, iar suprafața de etanșare a flanșei trebuie să utilizeze garnituri PTFE. Pentru mediile cu conținut excesiv de clorură, trebuie selectate materiale din oțel inoxidabil cu două faze.

Evitați sursele de interferență: Instalarea este interzisă în câmpuri magnetice puternice (la o rază de 30 de metri de motoare mari), zone cu vibrații severe (intensitatea vibrațiilor > 5 mm/s) sau zone cu surse de radiații cu temperatură ridicată (>60℃). Acest lucru poate duce la defectarea cuplajului magnetic sau deteriorări mecanice.
Compatibilitate cu mediile: Materialul corpului (cum ar fi 304SS/316L) trebuie să fie rezistent la coroziune, iar suprafața de etanșare a flanșei trebuie să utilizeze garnituri PTFE. Pentru mediile cu conținut excesiv de clorură, trebuie selectate materiale din oțel inoxidabil cu două faze.
