Cunoașteți modelul, structura și materialul manometrului rezistent la șoc pentru echipamente industriale?

Manometru rezistent la șoc

În mediul complex al producției industriale, stabilitatea măsurării presiunii afectează în mod direct siguranța echipamentelor și eficiența producției. obișnuit manometre sunt predispuse la tremurarea indicatorului, citiri inexacte și chiar deteriorarea mecanismului în medii cu vibrații sau impulsuri. În schimb, manometrele rezistente la șocuri, cu designul lor unic, au devenit un echipament „must-have” în condiții de vibrații. Acest articol va efectua o analiză aprofundată din trei dimensiuni: model, structură și material, pentru a vă ajuta să faceți selecții și aplicații precise.

Model

Modelul unui manometru rezistent la șocuri include de obicei informații de bază, cum ar fi domeniul de măsurare, forma structurală și metoda de instalare. Luând ca exemplu seria mainstream YN:

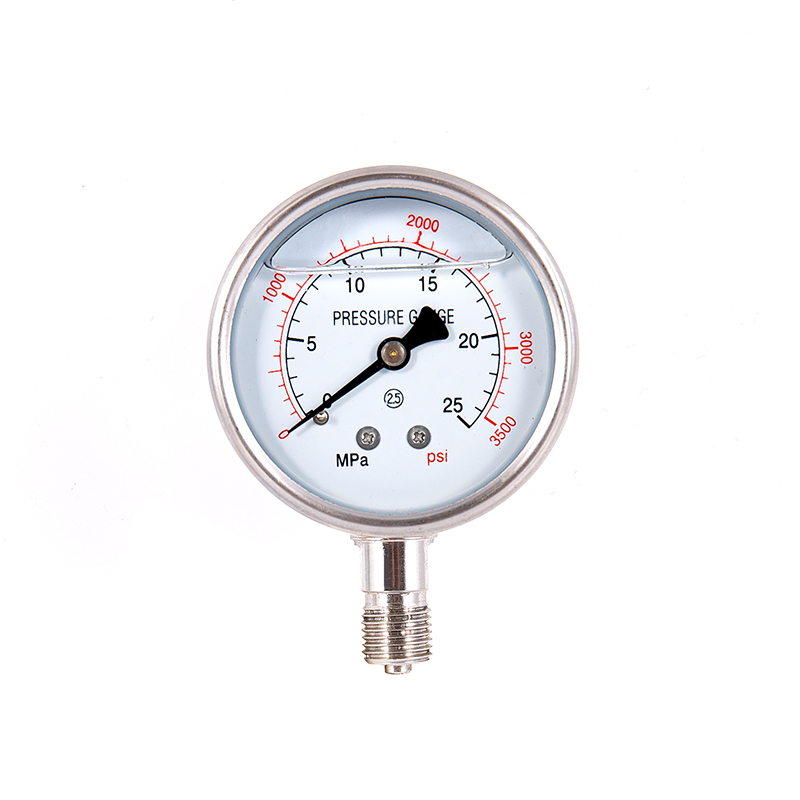

·YN-60: Y reprezintă manometrul de presiune, N indică rezistența la șoc, 60 reprezintă diametrul cadranului (în mm). Fără un sufix, se presupune că este o instalație radială fără margini, potrivită pentru echipamente mici și mijlocii (cum ar fi compresoare de aer, pompe hidraulice)

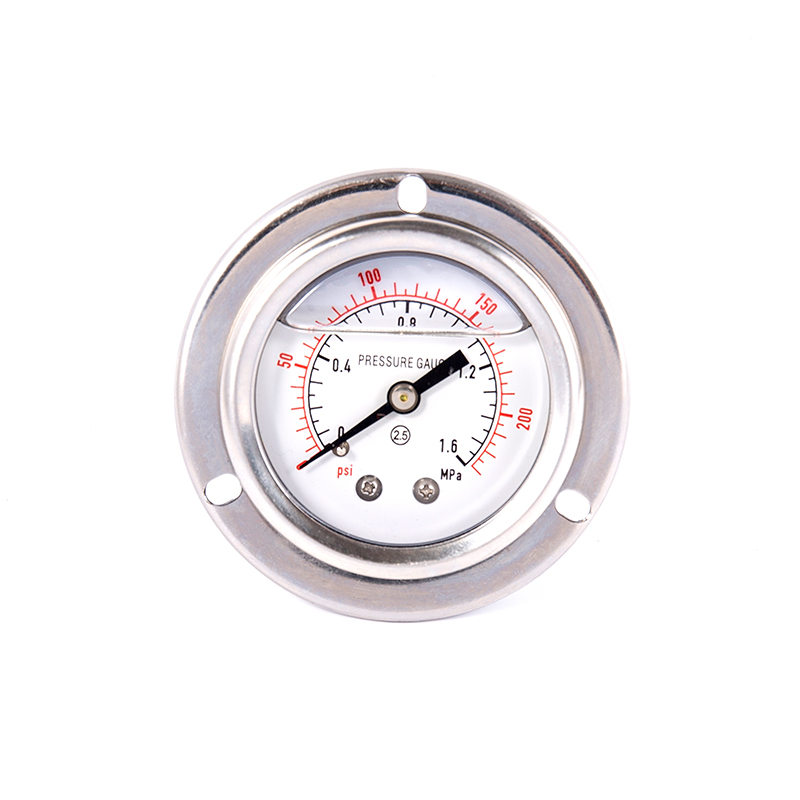

·YN-100ZQ: „ZQ” indică instalarea montată pe margine axială, care este potrivită pentru încorporarea în panoul dulapului de comandă pentru a preveni transmiterea vibrațiilor. Este folosit în mod obișnuit în scenarii cu vibrații puternice, cum ar fi sălile motoarelor navelor și mașinile de minerit.
Principiul selectiei: Pe baza intensității vibrațiilor (de exemplu, dacă vibrația echipamentului depășește 3,5 m/s, trebuie selectat un tip rezistent la șocuri), caracteristicile medii (cum ar fi mediul corosiv necesită material din oțel inoxidabil) și spațiul de instalare, se face o selecție cuprinzătoare.

Proiectare structurală

Stabilitatea manometrului rezistent la șoc provine din trei modele de bază:
Sistem dublu de amortizare
· tamponare fizică: Carcasa ceasului este umplută cu ulei de silicon de înaltă vâscozitate sau glicerină (în conformitate cu standardele ISO VG 1000), care absoarbe peste 80% din energia vibrațiilor mecanice, reducând amplitudinea mișcării indicatorului cu 80%.
· Design de etanșare: Pentru tipul axial cu instalare montată pe margine (cum ar fi YN-100ZQ), o sticlă cu două straturi este utilizată pentru a izola fluidul de amortizare și știfturile de poziționare, prevenind scurgerea de ulei să afecteze precizia.

Optimizarea răspunsului dinamic: Pentru aplicațiile care implică presiune pulsatorie, cum ar fi compresoare și pompe, manometrul rezistent la șocuri realizează acest lucru prin extinderea traseului de mișcare a indicatorului (de exemplu, prin utilizarea unui tub cu arc spiralat), transformând fluctuațiile instantanee de presiune în schimbări treptate, asigurând o stabilitate pe termen lung cu o precizie de ±1,6%.

Selectați după material
Materialul determină în mod direct rezistența la coroziune, rezistența la temperatură și durata de viață a manometrului.
Carcasa si conector:
·Oțel inoxidabil: Rezistent la coroziune acidă și alcalină, potrivit pentru industria chimică și farmaceutică. Poate funcționa stabil în scenarii cu cerere mare, cum ar fi energia nucleară și procesarea alimentelor.
· Aliaj de cupru: Cost redus, ușor de prelucrat, utilizat în mod obișnuit în sistemele hidraulice fără efecte corozive puternice. Cu toate acestea, trebuie evitată intrarea în contact cu mediul de amoniac (deoarece este predispus la coroziune prin stres).

Tub și mișcare cu arc:
·Bronz fosforic: Are o elasticitate bună și este rezistent la oboseală. Este potrivit pentru medii cu temperaturi ridicate (de la -10℃ la 60℃), cum ar fi în echipamente industriale obișnuite.
·Oțel inoxidabil: rezistă la deformare chiar și la temperaturi ridicate (-40℃ până la 200℃), potrivit pentru conducte de abur și vase de reacție la temperaturi înalte.

Lichid de amortizare și etanșări:
· Ulei de silicon: are o toleranță largă la temperatură - nu se solidifică la -40℃ și nu se evaporă la 200℃. Este alegerea preferată pentru aplicații la temperaturi ridicate (cum ar fi sistemul hidraulic al mașinilor de turnat prin injecție).
· Garnituri din cauciuc nitril: Rezistente la ulei, dar nu la solvenți. Garniturile din cauciuc cu fluor pot rezista la medii corozive puternice, dar sunt mai costisitoare.

Scenarii de aplicare și sugestii de selecție
Scenarii în care un manometru rezistent la cutremur este obligatoriu

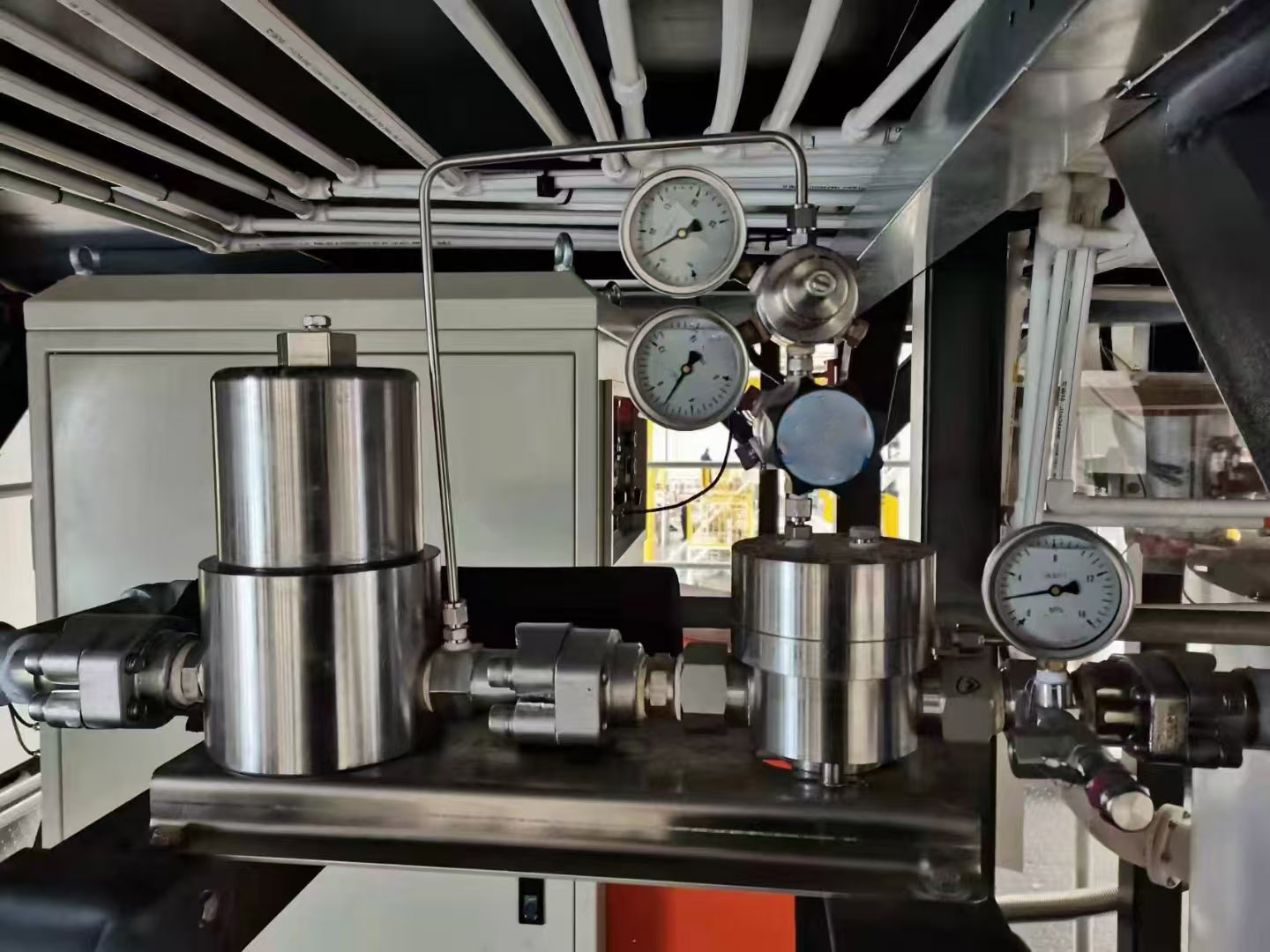

· Mediu cu vibrații puternice: camera mașinilor navei (accelerarea vibrațiilor mai mare de 5 m/s²), concasoare miniere, anumite modele de instalare axială.
Mediu de presiune pulsatorie: Ieșirea compresorului cu piston (pulsație până la 0,2 MPa), sistem hidraulic al mașinii de turnat prin injecție (frecvența impactului 30-50 Hz). Alegeți de preferință structuri cu șuruburi tampon.

Parametri cheie pentru selecție
·Interval: Acoperă de 1,5 ori presiunea de lucru (de exemplu, pentru o condiție de lucru de 10 MPa, selectați 0 - 16 MPa). Evitarea functionarii pe termen lung la intervalul maxim pentru a preveni oboseala tubului cu arc.
·Conexiune: Selectați firul potrivit în funcție de echipament (cum ar fi G1/2, M20*1.5). Pentru medii corozive, utilizați conectori din oțel inoxidabil 316L.

Întreținere și instalare: Durată de viață extinsă
·Specificații de instalare: Instalați vertical și asigurați-vă că fluidul de amortizare este distribuit uniform. Unghiul de înclinare trebuie să fie ≤ 30°; pentru sursele principale de vibrație, dacă este necesar, trebuie adăugat un tub tampon.
· Întreținere regulată: Calibrați o dată la 24 de luni. În medii cu temperatură ridicată (peste 80°C), inspectați starea uleiului de silicon la fiecare 12 luni. Dacă uleiul devine tulbure sau se scurge, acesta trebuie înlocuit imediat.
·Manipulare în mediu extrem: -20℃ și mai jos: termometrele umplute cu ulei și glicerină sunt interzise. Este disponibil un tip alternativ de ulei siliconic la temperatură joasă. În medii foarte corozive, integritatea stratului de pasivizare al suprafeței din oțel inoxidabil trebuie verificată în mod regulat.

Selectarea și aplicarea manometrelor rezistente la șocuri implică o combinație de tehnologie și experiență. De la aplicațiile industriale de bază ale lui YN-60 la condițiile complexe de lucru ale lui YN-150ZQ, de la economia aliajelor de cupru la rezistența ridicată la coroziune a oțelului inoxidabil 316L, fiecare detaliu reflectă măiestria designului industrial. Alegeți manometre speciale Wuxi pentru a proteja siguranța producției dvs. industriale.
