„Relația de coexistență” dintre debit și presiune O combinație crucială în măsurarea industrială

Debitmetrele și manometrele sunt strâns legate în sistemele industriale de măsurare și control, în principal prin principiile mecanicii fluidelor și scenariile practice de aplicare. Următoarele sunt principalele conexiuni și efecte de colaborare dintre ele.

Corelarea principiilor de măsurare
· Ecuația Bernoulli: Multe debitmetre (cum ar fi plăci cu orificii, tuburi Venturi, debitmetre cu presiune diferențială) calculează debitul indirect, măsurând diferența de presiune a fluidului. Manometre furnizați diferența de presiune crucială sau date de presiune statică în astfel de scenarii.
· Dependența de caracteristicile fluidului: Relația dintre debit și presiune este influențată de factori precum densitatea fluidului și vâscozitatea. Este necesar să combinați datele de presiune pentru a corecta măsurarea debitului (de exemplu, debitul de gaz este afectat semnificativ de schimbările de presiune).

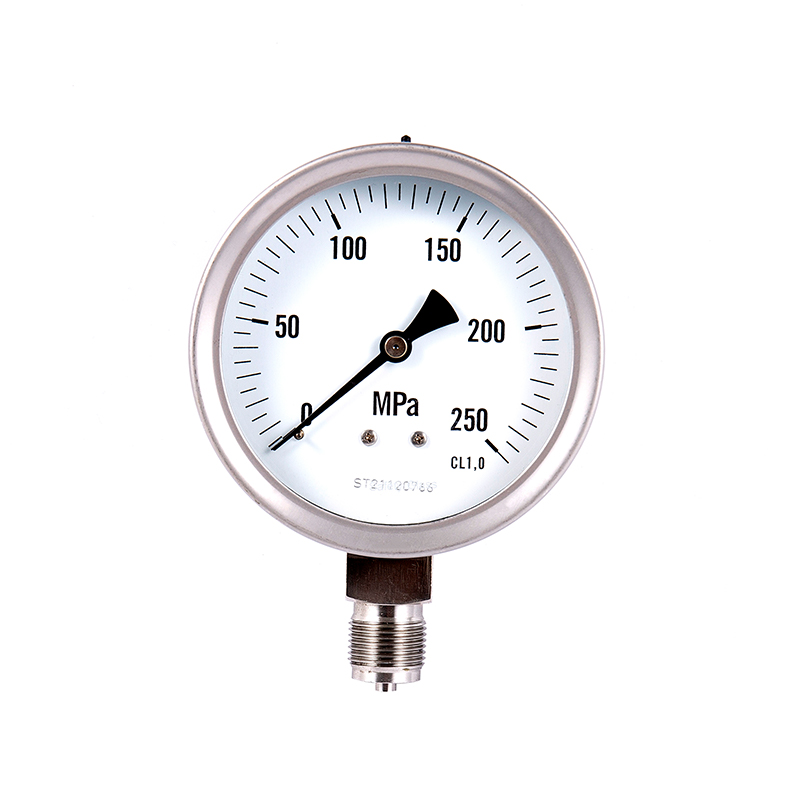

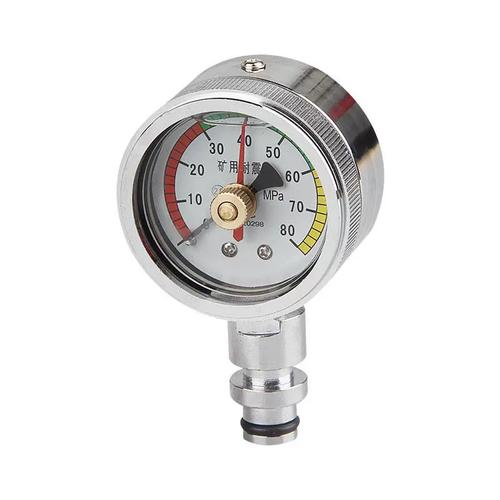

Manometre

Debitmetre

Monitorizarea și controlul sistemului
· Stabilitatea procesului: Manometrul monitorizează fluctuațiile de presiune din conductă. Dacă există o anomalie în presiune (cum ar fi blocarea sau scurgerea), citirea debitmetrului poate deveni invalidă sau distorsionată.
· Control în buclă închisă: În sistemele de control al pompei sau supapelor, semnalele de la debitmetru și manometru sunt transmise împreună la controler, permițând reglarea echipamentului pentru a menține debitul și presiunea stabile (cum ar fi o buclă de control PID).

Calibrare și compensare
·Compensarea presiunii: Pentru debitmetrele de gaz (cum ar fi turbina, tipul termic), datele de presiune sunt necesare pentru a converti debitul volumetric la condiții standard (Nm³/h) pentru a evita erorile cauzate de variațiile de presiune.
· Diagnosticare defecțiuni: O scădere bruscă a presiunii poate indica o scurgere în conductă. În acest moment, citirea debitmetrului va fi anormal de mare. Este necesar să se investigheze problema prin combinarea datelor de la manometru.

Scenarii tipice de aplicare
· Debitmetru cu presiune diferențială: debitul este calculat direct pe baza citirilor de presiune de la manometrele de înaltă presiune (P1) și de joasă presiune (P2).
·Sistem pompă/compresor: manometrul de ieșire este conectat cu debitmetrul pentru a se asigura că echipamentul funcționează în intervalul de presiune sigur și furnizează debitul așteptat.
· Echilibrul rețelei de conducte: În rețelele de alimentare cu apă/alimentare cu gaz, distribuția presiunii și distribuția debitului trebuie monitorizate simultan pentru a optimiza eficiența.

Selectare și instalare
· Coordonarea poziționării: Manometrele sunt instalate de obicei în amonte și în aval de debitmetru pentru a furniza presiunea de referință sau pentru a verifica stabilitatea modelului de curgere (cum ar fi pentru a evita interferența vortexului).
·Potrivirea intervalului: pentru sistemul de înaltă presiune, trebuie selectate manometre rezistente la presiune. În același timp, intervalul debitmetrului ar trebui să acopere domeniul de debit sub variațiile de presiune.

Rezumat: Debitmetrele și manometrele sunt în esență complementare: debitmetrul se concentrează pe „volumul debitului”, în timp ce manometrul se concentrează pe „forța de împingere”. Utilizarea lor combinată poate spori fiabilitatea sistemului, în special în condiții dinamice de funcționare sau scenarii de înaltă precizie (cum ar fi în industria chimică și energetică). În aplicațiile practice, datele de la ambele sunt adesea integrate în sistemele SCADA sau DCS pentru a permite o analiză și un control complet.

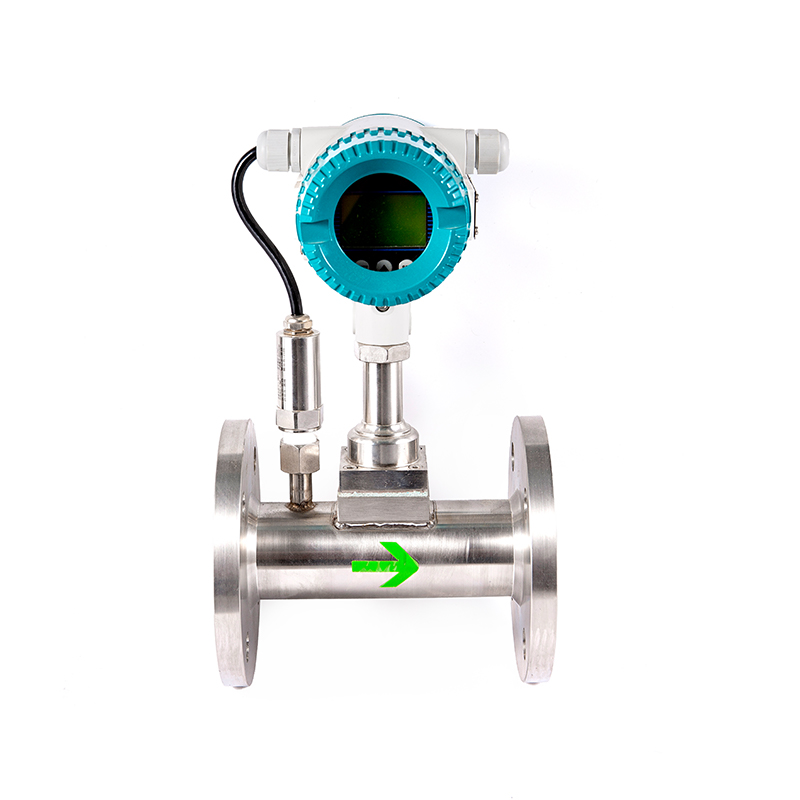

Debitmetru Vortex

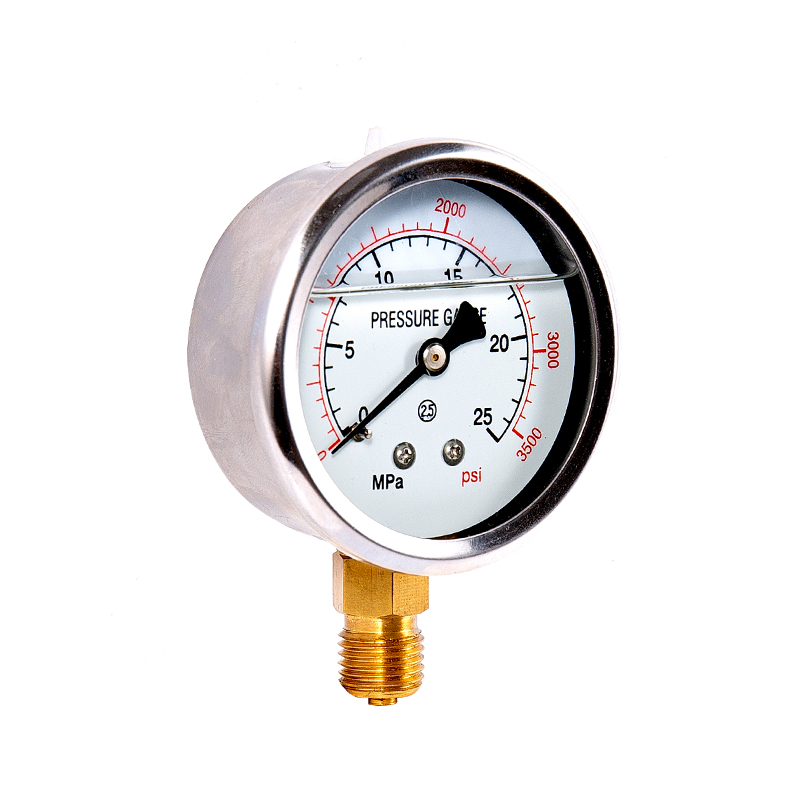

Manometru anti-vibrații
