Producător de vânzare la cald calibre de presiune electrică de contact

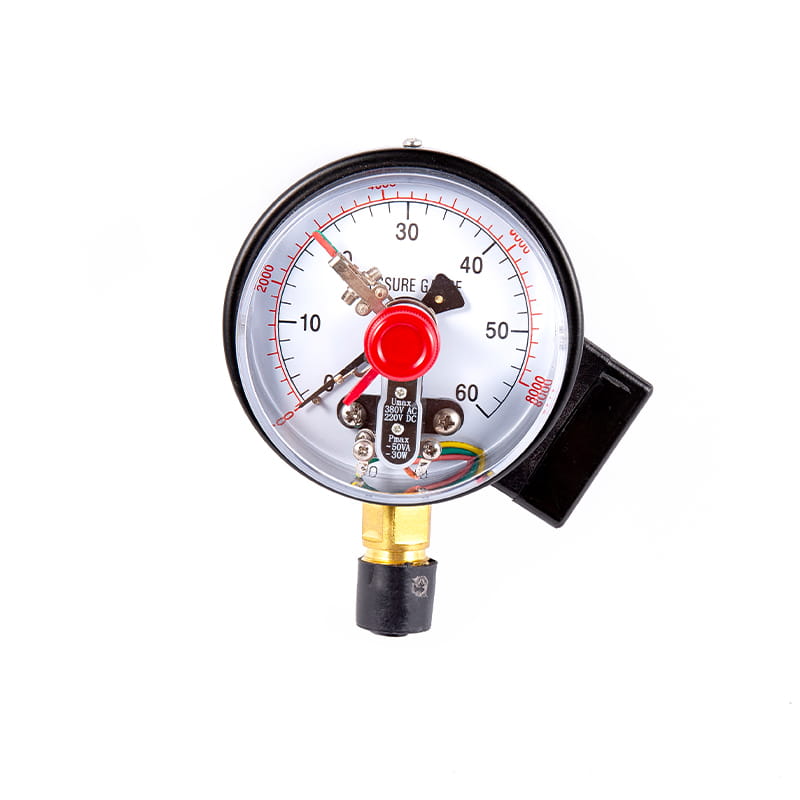

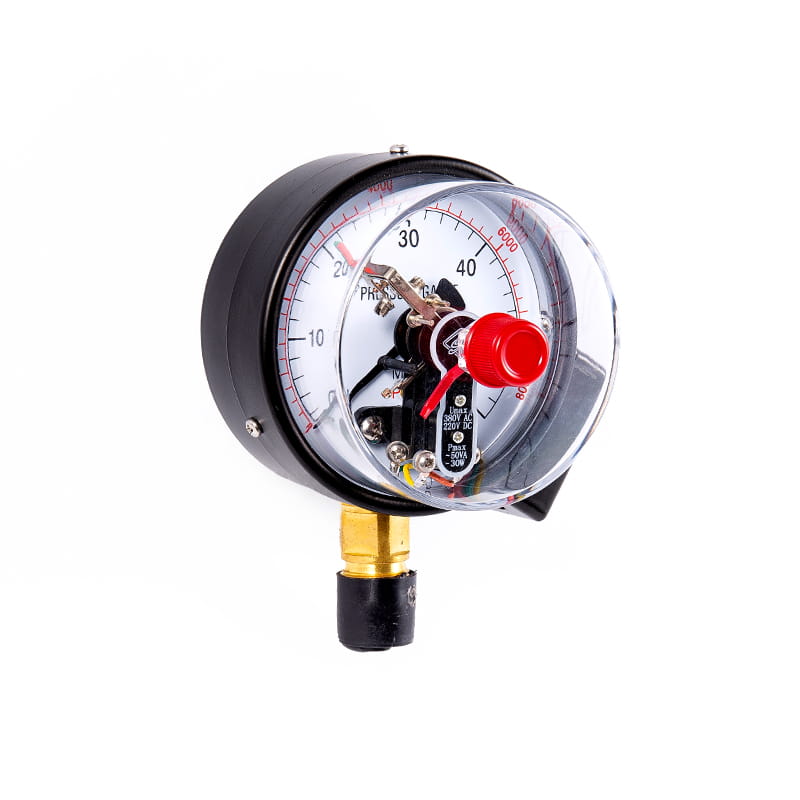

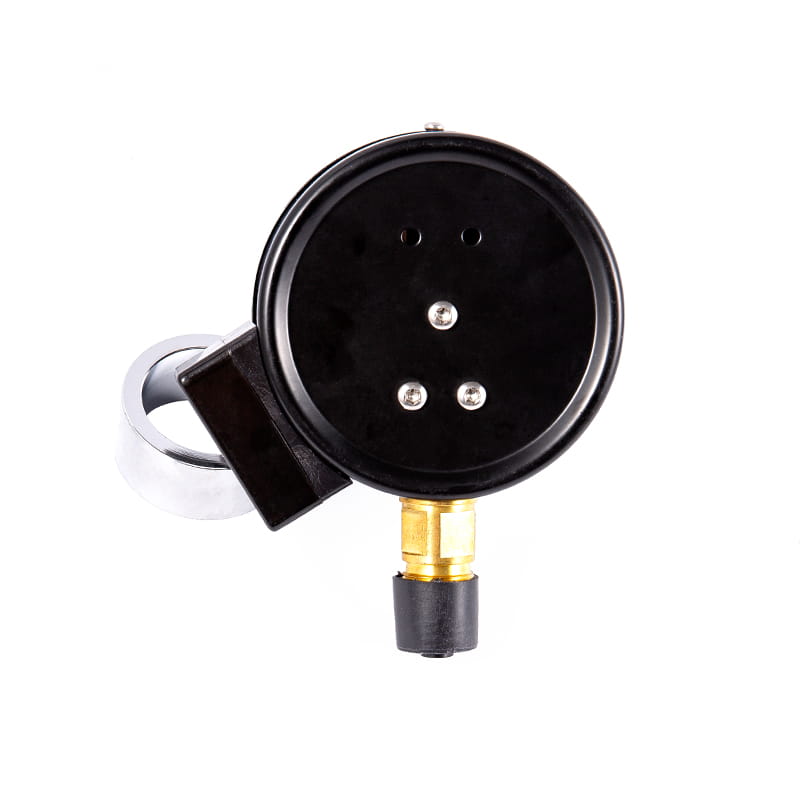

Seria YXC, calibre de presiune electrice asistată de magnetic

◆ Model: YXC60 YX100 YXC-150

◆ Aplicație: Acest tip de instrument este potrivit pentru măsurarea presiunii lichidelor, a gazelor sau a vaporilor fără pericol de explozie, fără cristalizare, fără solidificare și fără efect coroziv asupra aliajelor de cupru și cupru. Când este echipat cu un circuit adecvat, acesta poate trimite o alarmă sau un control automat la sistemul de presiune pentru a fi măsurat și controlat.

YXC Produsele din serie adoptă un dispozitiv de contact electric asistat magnetic, care are avantajele unei acțiuni stabile și fiabile și a puterii de contact mari.

◆ Dacă este necesar să se facă un ecartament de presiune de tip șoc, acesta poate fi umplut cu glicerină sau ulei de silicon.

Obțineți un citat

◆ Parametri tehnici:

Model		YXC60		YXC100		YXC150
Diametrul nominal		Φ 60		Φ 100		Φ 150
linişti preface tip stil	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Fire potrivite		M14 × 1.5		M20 × 1.5
Clasa de precizie		2.5		1.6
Gama de măsurare （ MPO ）		Odevărat spaţiu: -0.1 ~ 0 Vid sub presiune: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Presiune: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condiții de utilizare de mediu		Temperatură: -40 ° C ~ 70 ° C; Umiditate relativă: ≤ 85 %
Parametri electrici		★ Tensiune maximă de lucru: 380V AC ; 220V DC ★ Putere maximă de contact: 30VA ★ Modul de control: limitele superioare și inferioare, limitele superioare superioare (limite superioare duble), limite inferioare inferioare (limite duble inferioare) și alte întrerupătoare de contact auxiliar magnetic lent pot fi reglate în întregul interval
Cablare		Cutie de joncțiune	1		2		3	4
		Cod de culoare cablare	roşu		verde		galben	negru
		Terminale de ieșire	Limita superioară		limită inferioară		public	urechea
Evaluarea rezistenței vibrațiilor		V · H · 3
Materialul tubului Bourdon		QSN4-0.3
Protecție împotriva intrării		IP54
Aplicați standardul		JB/T 9273
Nota: 1 . Firul comun poate fi personalizat în funcție de cerințele utilizatorului.

◆ Valoare de referință de încărcare nominală:

Voltaj (V)	Valoarea curentului de sarcină rezistivă ( A )		Valoarea curentului de încărcare inductivă （ A ）
Voltaj (V)	AC	DC	Valoarea curentului de încărcare inductivă （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Dimensiuni:

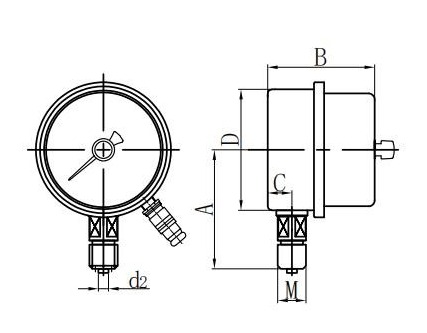

Direct radial (I.)

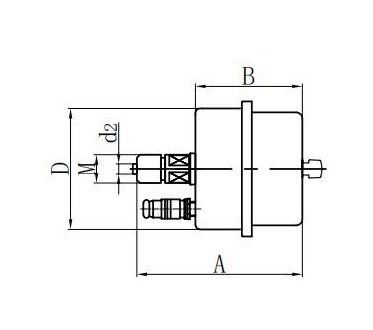

Axial Direct excentric (ii.)

Direct concentric axial (III.)

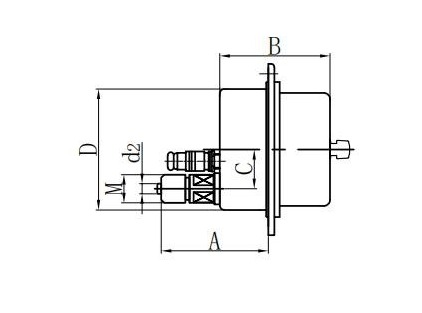

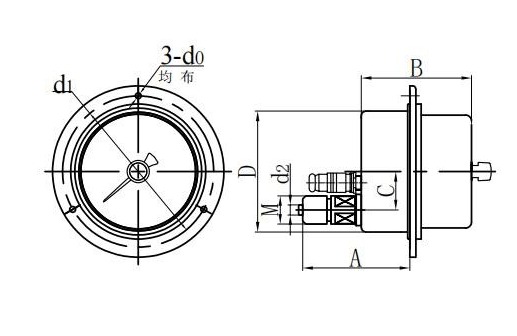

Flush excentric axial (iv.)

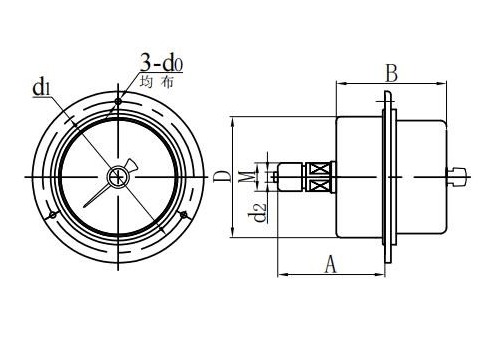

Muntele axial concentric de flush (V.)

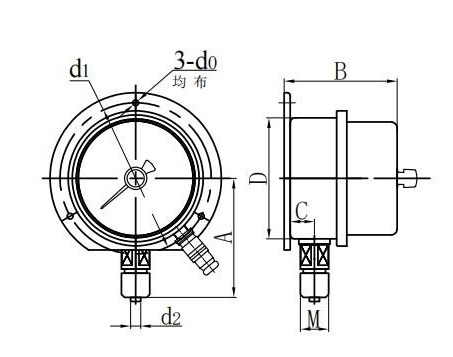

Muntele convex radial (vi.)

Model	D.imensiuni ( mm )
Model	O	B	C.	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
