Cum se compară instrumentele de presiune cu senzorii de presiune și traductoarele?

Instrumente de presiune vs. senzori de presiune vs. traductoare de presiune: Înțelegerea diferențelor

Introducere
Presiunea este un parametru fizic fundamental care joacă un rol crucial în numeroase industrii, inclusiv automatizarea auto, aerospațială, medicală și industrială. Măsurarea exactă a presiunii este esențială pentru menținerea performanței, siguranței și eficienței sistemului. Fără o monitorizare adecvată, sistemele se pot confrunta cu defecțiuni, riscuri de siguranță sau productivitate redusă.

În lumea măsurării presiunii, termeni precum instrumente de presiune, senzori de presiune și traductoare de presiune sunt adesea folosiți în mod interschimbabil, ceea ce poate crea confuzie. În timp ce aceste dispozitive sunt legate, fiecare îndeplinește un rol distinct în detectarea, convertirea și afișarea datelor de presiune. Înțelegerea diferențelor dintre ele este esențială pentru selectarea dispozitivului potrivit pentru aplicația dvs. specifică.

Acest articol își propune să clarifice aceste concepte, să -și compare funcționalitățile și să ofere îndrumări cu privire la modul de a alege cel mai potrivit dispozitiv de măsurare a presiunii.

Ce sunt instrumentele de presiune?
Instrumentele de presiune sunt o categorie largă de dispozitive concepute pentru a măsura, monitoriza și controla uneori presiunea într -un sistem. Nu se limitează la o singură funcție, ci cuprind diverse instrumente și dispozitive care pot detecta, afișa sau transmite informații despre presiune.

Exemple de instrumente sub presiune

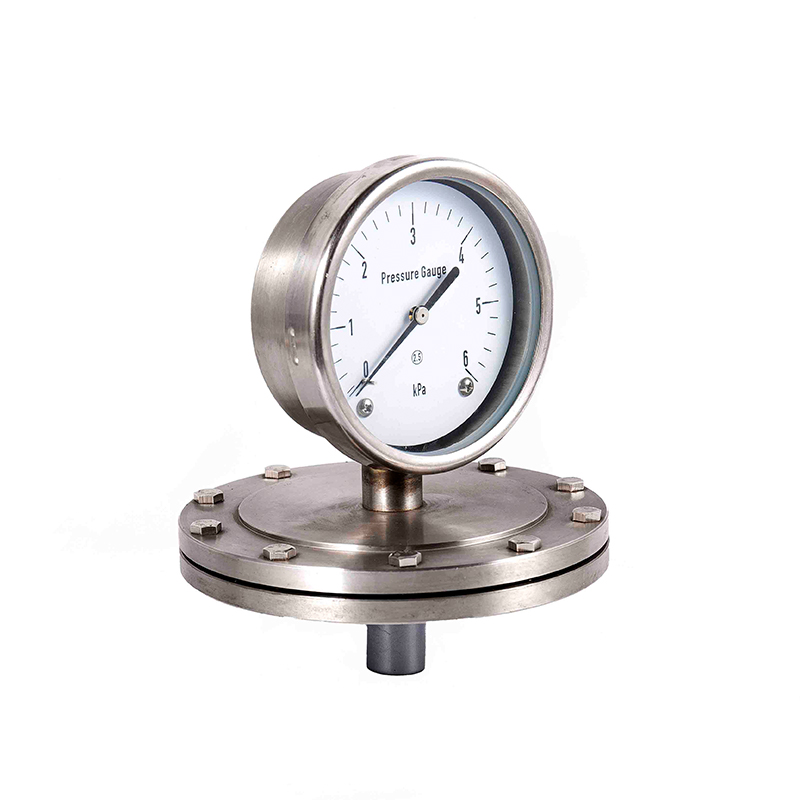

Calibrele de presiune: instrumente mecanice care oferă o indicație vizuală a presiunii sistemului. Tipurile comune includ calibre de cadran analogice și calibre digitale.
Transmițători de presiune: Dispozitive care transformă presiunea într -un semnal electric pentru monitorizare și control la distanță.
Întrerupătoare de presiune: Instrumente care activează un circuit electric atunci când se ajunge la un anumit prag de presiune, adesea utilizat pentru siguranță sau automatizare.
Manometre: Dispozitive care măsoară presiunea folosind o coloană de lichid, utilizată de obicei în aplicații de laborator sau de joasă presiune.
Aplicații și funcții generale
Instrumentele de presiune sunt utilizate pe scară largă în industrii pentru sarcini precum:

Monitorizarea sistemelor hidraulice și pneumatice
Asigurarea siguranței în conductele sub presiune
Controlul presiunii în sistemele HVAC
Măsurarea presiunilor de gaze și lichide în experimentele de laborator

Ce sunt senzorii de presiune?

Senzorii de presiune sunt componente specializate în categoria mai largă de instrumente sub presiune. Rolul lor principal este de a detecta presiunea într -un sistem și de a -l transforma într -un semnal măsurabil, care poate fi apoi interpretat sau transmis de alte dispozitive. Spre deosebire de calibrele mecanice care prezintă presiunea direct, senzorii se concentrează pe precizie, conversia semnalului și integrarea cu sisteme electronice.

Cum funcționează senzorii de presiune
Principiul de bază din spatele unui senzor de presiune implică conversia presiunii aplicate într -un semnal lizibil. Majoritatea senzorilor folosesc o diafragmă sau o membrană care se deformează sub presiune. Această schimbare mecanică este apoi transformată într -un semnal electric folosind diverse tehnologii de detectare.

Tipuri de senzori de presiune
Senzori de presiune a gabaritului

Utilizați indicatoarele de tulpină atașate la o diafragmă.
Deformarea diafragmei schimbă rezistența electrică a gabaritului de tulpină, generând un semnal măsurabil.
Utilizat frecvent în sistemele industriale și hidraulice din cauza exactității și fiabilității.
Senzori de presiune capacitivi

Măsurați modificările capacității cauzate de mișcarea diafragmei.
Oferiți sensibilitate ridicată și sunt adesea utilizate în aplicații de joasă presiune sau instrumente de precizie.
Senzori de presiune piezoelectrică

Utilizați materiale piezoelectrice pentru a produce o sarcină electrică atunci când este aplicată tensiunea mecanică.
Ideal pentru măsurarea dinamică a presiunii, cum ar fi monitorizarea vibrațiilor sau procesele industriale de mare viteză.
Senzori de presiune piezoresistivă

Se bazează pe materiale semiconductoare a căror rezistență electrică se schimbă sub presiune.
Foarte sensibil și utilizat frecvent în aplicațiile auto și medicale.
Aplicații ale senzorilor de presiune
Senzorii de presiune sunt utilizați pe scară largă în mai multe industrii:

Automatizare industrială: monitorizarea presiunilor hidraulice și pneumatice în utilaje.
Automotivă: măsurarea presiunii anvelopelor, injecția de combustibil și presiunea galeriei motorului.
Dispozitive medicale: monitorizarea tensiunii arteriale și a sistemelor respiratorii.
Aerospațial: măsurarea presiunii cabinei, a sistemelor de combustibil și a controalelor hidraulice.
Cheie de luat masa: senzorii de presiune sunt critici pentru detectarea cu exactitate a presiunii și transformarea acesteia într -un semnal care poate fi monitorizat sau prelucrat de sisteme electronice. Ele formează coloana vertebrală a sistemelor moderne de măsurare automată a presiunii.

Ce sunt traductoarele de presiune?

Traductoarele de presiune sunt dispozitive specializate concepute pentru a transforma presiunea într -un semnal electric standardizat, care poate fi interpretat de sisteme de control, dispozitive de achiziție a datelor sau afișaje digitale. În timp ce senzorii de presiune detectează și produc un semnal brut din presiune, traductoarele includ adesea condiționarea semnalului, ceea ce le face gata pentru integrarea în sisteme automate sau electronice.

Cum funcționează traductorii de presiune
Un traductor de presiune constă de obicei din:

Diafragmă sub presiune: o membrană subțire care se deformează sub presiune aplicată.
Element de detectare: transformă deformarea diafragmei într -un semnal electric, adesea folosind calibre de tulpini, elemente piezoresistive sau senzori capacitivi.
Circuitul de condiționare a semnalului: amplifică, se liniază și transformă semnalul brut într -o ieșire utilizabilă, cum ar fi 4-20mA, 0-10V sau protocoalele de comunicare digitală.
Sursa de excitație: oferă tensiunea sau curentul necesar pentru a alimenta elementul de detectare și electronica.
Caracteristici cheie ale traductoarelor de presiune
Semnal de ieșire: Semnalele comune includ bucle de curent de 4-20mA, semnale de tensiune 0-10V și ieșiri digitale compatibile cu controlerele industriale.
Precizia și liniaritatea: Traductoarele de înaltă precizie pot obține o eroare minimă și o liniaritate excelentă în intervalul lor de presiune.
Gama de presiune: Disponibil într -o gamă largă de ratinguri de presiune, de la vid la câteva mii de psi.
Temperatura de funcționare: Proiectată pentru a rezista la extremele de mediu în aplicații industriale, auto sau aerospațiale.
Aplicații de traductoare de presiune
Traductoarele de presiune sunt utilizate pe scară largă în cazul în care datele de presiune trebuie să fie monitorizate digital, înregistrate sau controlate:

Automatizare industrială: monitorizarea sistemului hidraulic și pneumatic și controlul procesului.
Cercetare științifică: măsurarea precisă a presiunii de gaz sau lichid în experimentele de laborator.
Automotive: monitorizarea motorului și a sistemului de combustibil pentru performanța și controlul emisiilor.
Sisteme HVAC: Monitorizarea presiunii în sistemele de refrigerare și încălzire pentru eficiență și siguranță.
TakeAway cheie: Traductoarele de presiune nu numai că detectează presiunea, dar oferă și un semnal electric standardizat, fiabil, adecvat pentru integrarea în sistemele de monitorizare și control digital. Acest lucru le face ideale pentru aplicații automatizate moderne.

Diferențe cheie între instrumente de presiune, senzori și traductoare

În timp ce termenii instrumente de presiune, senzorii de presiune și traductoarele de presiune sunt adesea folosiți în mod interschimbabil, înțelegerea distincțiilor lor este esențială pentru selectarea dispozitivului potrivit pentru aplicații specifice.

1. Funcționalitate
Instrumente de presiune: Reprezintă o categorie largă de dispozitive care măsoară, monitorizează sau răspund la presiune. Acestea pot fi mecanice, electrice sau digitale și pot include calibre, întrerupătoare, senzori și traductoare.
Senzori de presiune: detectați presiunea și transformați -o într -un semnal electric sau mecanic măsurabil. Sunt componente în cadrul instrumentelor, concentrându -se în principal pe detectarea și generarea de semnal.
Traductoare de presiune: Convertiți semnalul de presiune detectat într -o ieșire electrică standardizată, incluzând adesea amplificarea și condiționarea pentru utilizare în sisteme automate sau digitale.
2. Semnal de ieșire
Instrumente de presiune: Poate furniza o citire vizuală directă (gabarit analogic), declanșează un comutator electric sau ieși un semnal printr -un senzor/traductor.
Senzori de presiune: produce un semnal brut corespunzător presiunii aplicate, cum ar fi o tensiune mică sau o schimbare de rezistență.
Traductoare de presiune: furnizați un semnal electric gata de utilizare (de exemplu, 4-20mA, 0-10V sau o comunicare digitală), potrivită pentru integrarea cu controlere, PLC sau sisteme de monitorizare.
3. Complexitate
Instrumente de presiune: variază de la dispozitive mecanice simple, cum ar fi calibrele de cadran la emițătoare digitale complexe.
Senzori de presiune: de obicei dispozitive mai mici, mai simple, concepute în principal pentru detectare.
Traductoare de presiune: mai sofisticate, care combină elemente de detectare cu electronice pentru condiționarea semnalului și fiabilitatea în sistemele industriale sau științifice.
4. Aplicații
Instrumente de presiune: Serviți ca categorie generală și pot fi utilizate în sistemele de monitorizare, control sau declanșare.
Senzori de presiune: utilizați frecvent în aplicații precise de măsurare, cum ar fi senzori auto, dispozitive medicale și monitorizare industrială.
Transducatori de presiune: Ideal pentru automatizare, achiziție de date și control al proceselor industriale, unde sunt necesare semnale electronice precise pentru prelucrarea ulterioară.
5. Relația ierarhică
Este util să înțelegem că instrumentele de presiune includ atât senzori, cât și traductoare:

Toți senzorii de presiune sunt instrumente de presiune, dar nu toate instrumentele de presiune sunt senzori.
Traductoarele de presiune sunt în esență senzori îmbunătățiți, oferind un semnal procesat adecvat pentru sistemele industriale și digitale.

Factori de luat în considerare atunci când alegeți un instrument de presiune

Selectarea instrumentului de presiune potrivită este esențială pentru a asigura măsurarea exactă, siguranța sistemului și fiabilitatea pe termen lung. Indiferent dacă alegeți un manometru, un senzor sau un traductor, mai mulți factori ar trebui evaluați cu atenție.

1. Cerințele intervalului de presiune
Determinați presiunile minime și maxime pe care le va întâlni sistemul dvs.
Alegeți un dispozitiv care funcționează în siguranță în acest interval, oferind în același timp lecturi precise.
Supraîncărcarea unui instrument sub presiune poate duce la deteriorare, măsurători inexacte sau defecțiuni ale sistemului.
2. Precizie și precizie
Luați în considerare nivelul de precizie necesar pentru aplicația dvs.
Dispozitivele de înaltă precizie, cum ar fi traductoarele de precizie, sunt esențiale în aplicații precum cercetarea științifică, echipamente medicale și sisteme aerospațiale.
Aplicațiile mai puțin critice, cum ar fi monitorizarea HVAC, pot tolera o precizie mai mică.
3. Condiții de mediu
Evaluează extremele temperaturii, umiditatea, vibrațiile și mediile corozive.
Senzorii siliconici siliconici sau traductoarele accidentate pot fi necesari pentru condiții dure industriale sau exterioare.
Asigurați -vă că instrumentul poate rezista la stresul de mediu fără degradare.
4. Tipul mediului măsurat
Determinați dacă instrumentul va măsura lichide, gaze sau fluide multifazice.
Anumite materiale sunt mai potrivite pentru media specifice; De exemplu, unii senzori de presiune sunt sensibili la lichidele corozive, în timp ce alții pot funcționa doar cu gaze curate.
Compatibilitatea cu mediul asigură durata de viață lungă și lecturi consistente.
5. Cerințe de semnal de ieșire
Luați în considerare dacă aveți nevoie de o citire mecanică, un semnal electric analogic sau o ieșire digitală.
Traductoarele de presiune cu ieșiri standardizate (4-20mA, 0-10V) sunt ideale pentru integrarea cu sistemele PLC, achiziția de date sau automatizarea industrială.
Alegerea tipului de ieșire corect asigură o integrare perfectă cu sistemele de control și monitorizare.
6. Cost și disponibilitate
Evaluează -ți bugetul în raport cu criticitatea aplicației.
Traductorii de înaltă calitate pot fi mai scumpe, dar oferă beneficii pe termen lung și integrare.
Pentru aplicații mai puțin critice, poate fi suficient un ecartament mecanic simplu sau un senzor de bază.

Aplicații comune

Instrumentele de presiune, senzorii și traductoarele sunt integrale unei game largi de industrii și aplicații. Înțelegerea unde excelează fiecare dispozitiv îi ajută pe ingineri și tehnicieni să selecteze soluția potrivită pentru nevoile lor.

1.. Automatizare industrială
Folosit pentru monitorizarea și controlul sistemelor hidraulice și pneumatice.
Senzorii de presiune și traductorii alimentează datele în sisteme PLC pentru monitorizare și automatizare în timp real.
Esențial pentru menținerea eficienței sistemului, prevenirea suprapresiunii și reducerea timpului de oprire.
2. Automotivă
Senzorii de presiune măsoară presiunea galeriei motorului, injecția de combustibil și presiunea anvelopelor.
Transducatorii convertesc citirile de presiune în semnale electrice pentru integrarea cu sistemele de control a vehiculelor.
Ajută la îmbunătățirea eficienței combustibilului, a controlului emisiilor și a siguranței vehiculului.
3. Aerospațial
Instrumente sub presiune Monitorizați presiunea cabinei, sistemele de combustibil și circuitele hidraulice.
Senzorii și traductoarele oferă lecturi precise critice pentru siguranță și performanță.
Instrumentele de înaltă precizie asigură fiabilitatea în medii extreme.
4. Dispozitive medicale
Senzorii de presiune sunt folosiți în monitoarele tensiunii arteriale, ventilatoare și sisteme respiratorii.
Transducatorii convertesc citirile în semnale pentru afișaje digitale și sisteme de monitorizare a pacienților.
Precizia și fiabilitatea sunt cruciale pentru siguranța și diagnosticul pacientului.
5. Sisteme HVAC
Instrumentele de presiune monitorizează presiunile de refrigerare, aer și apă în sistemele de încălzire, ventilație și aer condiționat.
Senzorii și traductorii ajută la optimizarea eficienței energetice și a performanței sistemului.
Preveniți situațiile de suprapresiune și asigurați -vă funcționarea în siguranță.

Concluzie

Înțelegerea diferențelor dintre instrumentele de presiune, senzorii de presiune și traductoarele de presiune este esențială pentru selectarea dispozitivului potrivit pentru aplicația dvs. specifică.

Instrumentele de presiune servesc ca o categorie largă, care cuprinde toate dispozitivele care măsoară, monitorizează sau răspund la presiune, inclusiv calibre, întrerupătoare, senzori și traductoare.
Senzorii de presiune detectează presiunea și o transformă într -un semnal măsurabil, concentrându -se pe precizie și fiabilitate.
Traductorii de presiune fac un pas mai departe prin transformarea presiunii detectate într -o ieșire electrică standardizată, gata pentru integrare în sisteme de control digital sau platforme de achiziție a datelor.
Atunci când alegeți o soluție de măsurare a presiunii, este important să luați în considerare intervalul de presiune, precizia, condițiile de mediu, compatibilitatea media, cerințele de ieșire și costurile. Selectarea instrumentului potrivit asigură siguranța, eficiența și fiabilitatea pe termen lung în aplicații, de la automatizarea industrială și sistemele auto până la aerospațiale, dispozitive medicale și sisteme HVAC.

Înțelegerea acestor diferențe cheie și cerințe de aplicație, ingineri, tehnicieni și factorii de decizie pot face alegeri în cunoștință de cauză, pot optimiza performanța sistemului și pot asigura longevitatea soluțiilor lor de monitorizare a presiunii.
