Ce este ecartamentul de presiune electric de contact electric rezistent la explozie?

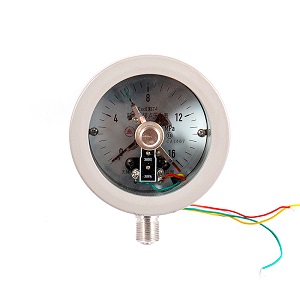

Ecartamentul de presiune electric de contact electric rezistent la explozie
În mediile în care există gaze sau praf explozive (cum ar fi în industria miniere de petrol, chimice și de cărbune), performanța care nu poate fi explozivă a echipamentului de monitorizare a presiunii afectează în mod direct siguranța producției. „Guardian rezistent la explozie”, ajutându-vă să faceți selecții precise pentru scenarii industriale.

1, Interpretarea modelului: înțelegerea parametrilor de bază din cod
· Modelul unui ecartament de presiune electrică de contact electric include de obicei informații cheie, cum ar fi evaluarea rezistentă la explozie, forma structurală, gradul de precizie și intervalul de măsurare.

Y: Guage de presiune

X: Contact electric

B: tip de rezistență la explozie

100: Diametrul cadranului

· Factori cheie în selecție: Evaluarea rezistentă la explozie trebuie să se potrivească cu mediul de utilizare (de exemplu, clasa IIB este potrivită pentru propan, etilenă, etc., în timp ce clasa IIC este potrivită pentru mai multe gaze periculoase, cum ar fi hidrogenul, acetilena etc.), iar grupul de temperatură (T4 indică faptul că temperatura maximă a suprafeței instrumentului este ≤ 135 ℃) trebuie să îndeplinească cerințele temperaturii mediului.

2, Demontare structurală: trei componente de bază asigură protecția și funcționalitatea exploziei
Structura manometrului de presiune electrică de contact electric este centrată în jurul a două proiecte de miez: „FlameProof Explosion-Insproof” și „Electrical Semnal Control”. Este împărțit în principal în trei părți:

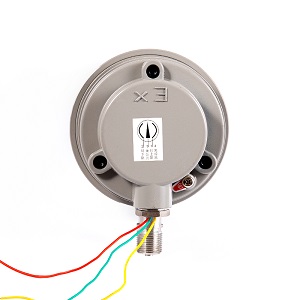

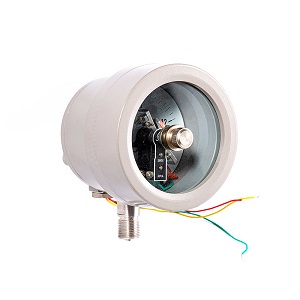

· Cazul rezistent la explozie: „Shell de protecție împotriva siguranței” a instrumentului adoptă un design sigilat. Chiar dacă scânteile sunt generate în interior din cauza unei defecțiuni, ele pot fi blocate de coajă și nu vor aprinde amestecul exploziv de afară. În același timp, coaja este echipată cu o structură de reducere a presiunii pentru a preveni ruperea cauzată de presiunea internă excesivă.

· Mecanism de măsurare: Componenta de miez este un tub de arc (cum ar fi aliaj de cupru sau tub de arc din oțel inoxidabil). Când mediul măsurat intră în tubul de arc, tubul de arc se deformează din cauza presiunii și suferă deformare. Această deformare este transmisă prin tije de conectare și mecanisme de transmisie a angrenajului pentru a roti indicatorul, obținând astfel indicarea presiunii.

· Dispozitiv de contact electric: Este format din trei contacte electrice (de obicei contacte din aliaj de argint cu o conductivitate bună și rezistență ridicată la uzură), iar indicatorul este echipat cu un contact mobil care poate fi reglat. Când presiunea atinge valoarea setată, contactul în mișcare face contact cu contactul staționar corespunzător, iar un semnal de comutare de ieșire (cum ar fi o alarmă sau o pornire/oprire a supapei pompei) este generată pentru a obține controlul presiunii automatice.

3, Selecția materialelor: diferite componente sunt potrivite pentru diferite condiții de muncă.
Materialul determină rezistența la coroziune, rezistența la temperatură ridicată și durata de viață a instrumentului. Este necesar să selectați materialul pe baza mediului măsurat (cum ar fi lichidele corozive, gazele la temperaturi ridicate) și condițiile de mediu ：

· Material de coajă:
Fntă a fontei: costuri reduse, potrivite pentru medii generale care nu sunt corozive și uscate;
Oțel inoxidabil (304/316): rezistent la acizi și alcali, potrivit pentru medii cu corozivitate puternică, cum ar fi inginerie chimică și aplicații marine.

· Materialul elementului de măsurare (tub de arc):
Aliaj de cupru (cum ar fi bronzul de staniu): potrivit pentru măsurarea gazelor și lichidelor non-corozive (cum ar fi aerul și apa), cu o limită de temperatură de ≤ 100 ℃.

Oțel inoxidabil (304/316L): prezintă rezistență la coroziune superioară și rezistență la căldură, ceea ce o face potrivită pentru măsurarea mediilor corozive (cum ar fi acidul clorhidric, acidul sulfuric) sau mediile la temperaturi ridicate (temperatură ≤ 200 ℃).

· Material de contact electro-pneumatic:
Aliaje de argint (cum ar fi aliaj de argint-cadmiu, aliaj de argint-nichel); Conductivitate excelentă, uzură scăzută de contact, durată de viață aplicabilă lungă și capabilă de operațiuni frecvente de semnal.

· Material de etanșare:
Cauciuc de nitril: rezistent la ulei și solvenți obișnuiți, adecvați pentru mediul pe bază de ulei.
Cauciuc cu fluor: rezistent la coroziune puternică și temperatură ridicată (≤ 200 ℃), potrivit pentru aplicații care implică substanțe corozive puternice sau condiții de temperatură ridicată.

Rezumat:
Selecția contactului electric rezistent la explozie indicatoare de presiune Necesită „adaptarea la situația specifică”: în primul rând, determinați nivelul de rezistență la explozie și grupul de temperatură pe baza mediului. Apoi, selectați elementul de măsurare și materialul carcasei în funcție de mediul măsurat. În cele din urmă, blocați elementul de măsurare și materialul carcasei prin parametrii modelului. În cele din urmă, determinați specificațiile precise prin parametrii modelului. Stăpânirea logicii de bază a modelului, structurii și materialului său este esențială pentru a obține o monitorizare și control sigur și stabilă a presiunii în medii industriale periculoase.

Dacă aveți întrebări specifice cu privire la selecție bazată pe condiții de muncă specifice, vă rugăm să nu ezitați să lăsați un mesaj în backend. Vă vom oferi sugestii vizate!
