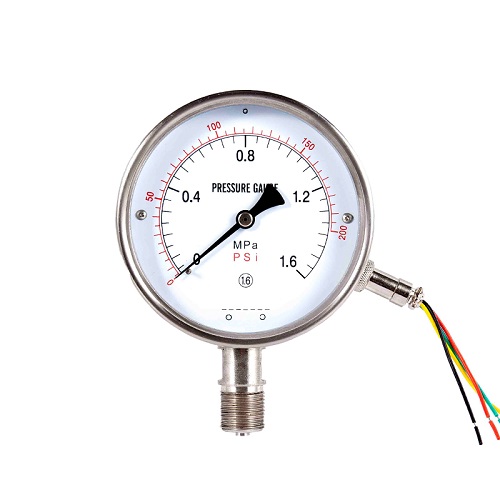

În producția industrială și în diverse domenii de inginerie, măsurarea presiunii este o sarcină crucială. Indicatoare de presiune de transmisie la distanță , ca instrumente care pot converti valorile de presiune în semnale electrice și le transmit de la distanță, joacă un rol de neînlocuit. Nu numai că pot afișa valorile presiunii în timp real, dar pot transmite date către centrul de control de la distanță, facilitând operatorii să monitorizeze și să se regleze în orice moment.
Astăzi, să ne adaptăm în modelele, structurile și materialele din calibrele de presiune fartray.
1. Dezvăluirea sensului numerelor de model
Numărul de model al gabaritului de presiune la distanță conține de obicei o mulțime de informații. Regulile de denumire pentru modelele diferiților producători pot varia ușor, dar, în general, urmează anumite modele. Luând ca exemplu YTZ-150 comun:
„Y” reprezintă un manometru de presiune, care este simbolul universal pentru produsele din ecartamentul de presiune, ceea ce indică faptul că aparține categoriei instrumentelor de măsurare a presiunii.
„TZ” indică, în general, metoda de transmisie la distanță, cum ar fi transmisia la distanță de rezistență. Aici, indică faptul că acest ecartament de presiune atinge transmiterea la distanță a semnalelor de presiune prin modificări de rezistență.
„150” indică faptul că diametrul nominal al cadranului gabaritului de presiune este de 150mm. Diametrul de cadran mai mare face citirile mai clare și este potrivit pentru situațiile în care valoarea de presiune trebuie observată de la distanță.
În plus, unele modele vor fi urmate de alte scrisori. De exemplu, „Z” ar putea indica un tip rezistent la șocuri, ceea ce indică faptul că acest gabarit de presiune la distanță are o anumită capacitate de a rezista vibrațiilor mecanice și este potrivit pentru mediile de lucru cu vibrații; „B” ar putea reprezenta material din oțel inoxidabil, ceea ce înseamnă că gabaritul de presiune selectează oțelul inoxidabil ca material, îmbunătățindu -și rezistența la coroziune și este potrivit pentru măsurarea presiunii din mediile corozive.
2. Analiza cuprinzătoare a structurii interne
Ecartamentul de presiune la distanță este compus în principal din partea de măsurare, elemente de rezistență, mecanism de transmisie, carcasă și interfață de conectare etc.
Secțiunea de măsurare: Componenta miez este tubul Bourdon, care este un tub metalic gol, îndoit într -o formă specifică (de obicei sub formă de C). Când presiunea mediului măsurat intră în tubul Bourdon, capetele tubului vor suferi o deformare elastică din cauza forței. Cu cât este mai mare presiunea, cu atât este mai evidentă deformarea. Această deformare este baza pentru măsurarea presiunii, iar conversia și afișarea ulterioară a semnalului se bazează pe aceasta.
Element de rezistență: de obicei, se folosește un potențiometru glisant. Peria este conectată la mecanismul de transmisie al tubului de arc. Când tubul de arc se deformează din cauza modificărilor de presiune, acesta va conduce peria să alunece pe potențiometru, schimbând astfel valoarea de rezistență a potențiometrului. Această modificare a valorii de rezistență este proporțională cu presiunea măsurată, obținând conversia de la semnalul de presiune la semnalul de rezistență.
Mecanism de transmisie: este compus din tije de conectare, angrenaje, etc. Funcționează ca un „punte” și un „amplificator”. Pe de o parte, transmite o ușoară deformare a tubului de arc către perie, ceea ce face ca acesta să alunece pe potențiometru; Pe de altă parte, amplifică ușoară deplasare a tubului de arc, conducând indicatorul să se rotească pe cadran, astfel încât să indice valoarea presiunii la nivel local.
Shell: Funcția sa principală este de a proteja componentele interne, de a preveni praful, umiditatea, coliziunile mecanice, etc. să provoace deteriorarea părților de precizie internă. Materialele obișnuite de coajă includ oțel carbon și oțel inoxidabil. Învelișurile din oțel din carbon au un cost mai mic și sunt potrivite pentru medii generale de lucru; Învelișurile din oțel inoxidabil au proprietăți mai bune de prevenire a ruginii și rezistență la coroziune și sunt potrivite pentru medii dure, cum ar fi cele cu condiții umede sau gaze corozive sau lichide.
Interfață de conexiune: Aceasta este utilizată pentru a conecta echipamentul testat la conductă. Metoda de conectare comună este conexiunea filetată. De exemplu, specificația filetată a M20*1.5 este destul de frecvent utilizată. Această metodă de conectare este convenabilă pentru instalare și are o performanță bună de sigilare, asigurându -se că mediul testat nu se va scurge.
3. Selecția materiei
Selectarea materialelor pentru fiecare componentă a gabaritului de presiune la distanță afectează în mod direct performanța, gama aplicabilă și durata de viață a serviciului:
Materialul tubului Borden:
Aliaj de cupru: cum ar fi bronzul fosfor, etc., posedă o bună elasticitate și o rezistență la coroziune și au prețuri relativ mici. Sunt potrivite pentru măsurarea presiunii lichidelor, a gazelor sau a vaporilor care nu au pericol de explozie, nu se cristalizează, nu se solidifică și nu provoacă coroziune la cupru și aliaje de cupru. De exemplu, acestea sunt utilizate pentru măsurarea presiunii mediilor comune, cum ar fi apa și aerul.
Oțel inoxidabil: materiale precum oțelul inoxidabil 304/316/316L au o rezistență la coroziune extrem de puternică. Sunt potrivite pentru măsurarea presiunii lichidelor, a gazelor sau a vaporilor care au o natură alcalină slabă, dar nu există risc de explozie, nu se cristalizează și nu se solidifică. Sunt utilizate pe scară largă în industrii precum inginerie chimică, petrol și produse farmaceutice. Media măsurată în aceste industrii au adesea anumite proprietăți corozive.
Material de coajă:
Oțel de carbon: este rentabil, ușor de procesat și poate satisface cerințele de protecție pentru calibrele de presiune în medii generale. În unele cazuri în care rezistența la coroziune nu este extrem de solicitată, iar mediul este relativ uscat, fără substanțe corozive, cum ar fi în atelierele mecanice de procesare obișnuită, pot fi selectate calibre de presiune de transmisie de la distanță din oțel carbon.
Oțel inoxidabil: are proprietăți excelente de rezistență anti-rugină și coroziune. Chiar și în medii umede sau cu gaze sau lichide corozive, poate funcționa stabil mult timp. În industrii precum inginerie chimică, inginerie marină și prelucrare a alimentelor, unde condițiile de muncă sunt dure, calibrele de presiune de transmisie la distanță din oțel inoxidabil sunt o alegere mai bună.
Material conector:
Conector de cupru: de obicei utilizat împreună cu tuburile de arc din aliaj de cupru, este potrivit pentru sistemele de măsurare a presiunii fără medii corozive. Are o compatibilitate bună cu tuburile de arc din aliaj de cupru și poate asigura o legătură excelentă de conectare și etanșare.
Îmbinarea din oțel inoxidabil: combinată cu tubul de arc din oțel inoxidabil, este potrivit pentru situații care implică medii corozive. Rezistența sa la coroziune este compatibilă cu cea a tubului de arc din oțel inoxidabil, împiedicând efectiv scurgerile și alte probleme la articulație din cauza coroziunii media, sporind astfel fiabilitatea și durata de viață a întregului sistem.
Rezumat:
Modelul, structura și materialul gabaritului de presiune la distanță sunt interrelaționate și influente reciproc. Atunci când alegeți un manometru de presiune la distanță, este necesar să luăm în considerare acești factori pe baza scenariului specific de aplicare, caracteristicile mediului măsurat și cerințele de precizie de măsurare. Numai în acest fel, manometrul de presiune la distanță poate funcționa în mod stabil și în mod fiabil în timpul funcționării sale, oferind un suport de date de presiune precisă pentru construcția industrială și construcția de inginerie. Sperăm că prin această introducere, toată lumea poate avea o înțelegere mai profundă și o cunoaștere a indicatoarelor de presiune la distanță.
