Selectarea necorespunzătoare a gamei de măsurare, iar precizia întotdeauna merge greșit? Greșelile comune în utilizarea indicatoarelor de presiune dezvăluite!

Următoarele sunt cunoștințele relevante despre „precizia” și „intervalul de măsurare” al indicatoare de presiune .

I.Acactitate

1.definition
Gama de abatere între valoarea măsurată a gabaritului de presiune și valoarea reală este de obicei exprimată ca procent din scara completă.
2. Grad
Standard industrial: 1,0 grad, 1,6 grad, 2,5 grad (este de obicei utilizat în China); 0,5 grad, 1,0 grad (precizie ridicată)
3. Eroare de masă
Când intervalul de măsurare este de 10MPa și precizia este de 1,6 grade, eroarea admisibilă este ± 10 MPa * 1,6% = ± 0,16 MPa.
4. Sugestie de acțiune
Conform cerințelor procesului, pentru uz industrial general, alegeți gradul 1.6; Pentru laboratoare, aerospațial (transportatori de aeronave) sau aplicații petroliere și chimice, selectați gradul 0.5.

II. Intervalul de măsurare
1.definition
Valoarea maximă pe care o poate măsura gabaritul de presiune (cum ar fi 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. CHOICE Principiul
Utilizare regulată: presiunea de lucru ar trebui să fie cuprinsă între 1/3 și 2/3 din interval (de exemplu, dacă presiunea de lucru este de 0,4 MPa, se recomandă să alegeți 0 - 0,06 MPa sau 0 - 1 MPa).
3. Riscul de încărcare
Utilizarea excesivă dincolo de intervalul specificat pentru o lungă perioadă de timp va deteriora instrumentul. Presiunea maximă admisă este de obicei 130% din intervalul (în funcție de model).

III. Relația dintre precizie și interval de măsurare
1. Corelația eroului
Pentru aceeași notă de precizie, un interval de măsurare mai mare într -o eroare absolută mai mare (un manometru de presiune de 1,6 Garde; la 10MPa, eroare = ± 0,16mpa. La 100MPa, eroare = ± 1,6mpa).
2. Economic
Instrumente de înaltă precizie Instrumente pentru a influența costuri, necesitând o analiză atentă a compromisului.
Exemplu pentru măsurarea presiunii de 0,5MPa:
EELECT A 0 ~ 0,6MPA GAUGE (1,6 GRAD) EROARE = ± 0,0096MPA
EELECT A 0 ~ 10MPA GAUGE (1,6 GRAD) EROARE = ± 0,16MPa (nu a recomandat)

IV. Alți factori de influență
1. Temperatura Ambientului
Variațiile de temperatură pot introduce erori suplimentare (cum ar fi 0,4% la 10 ℃)
2. Caracteristici media

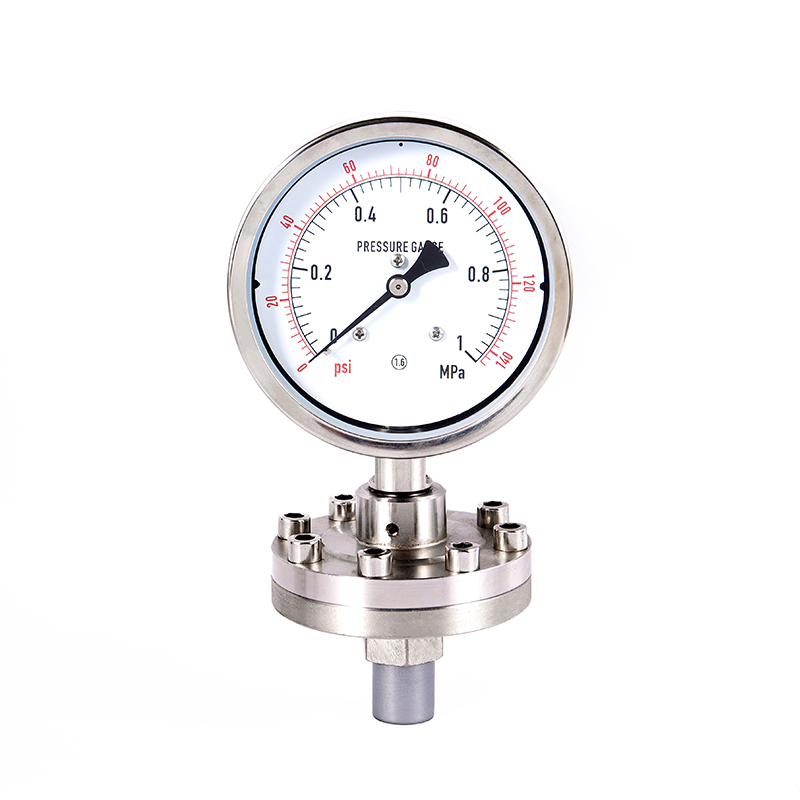

Mediile corozive, vâscoase și particule necesită utilizarea materialelor specializate (cum ar fi calibrele 316/316L, calibrele de diafragmă).
3. Instalare
Instalarea directă, instalarea filetată sau instalarea flanșă pot afecta exactitatea reală.

Sumariz
Atunci când selectați un manometru de presiune, este necesar să se ia în considerare în mod cuprinzător intervalul de presiune real, cerințele de precizie și condițiile medii. Prioritizează asigurându-se că presiunea de lucru este în intervalul 1/3 până la 2/3 din intervalul de măsurare și selectați o precizie adecvată pentru a obține cel mai bun raport cost-performanță.
