Aveți o înțelegere clară a termometrelor de contact electric bimetal?

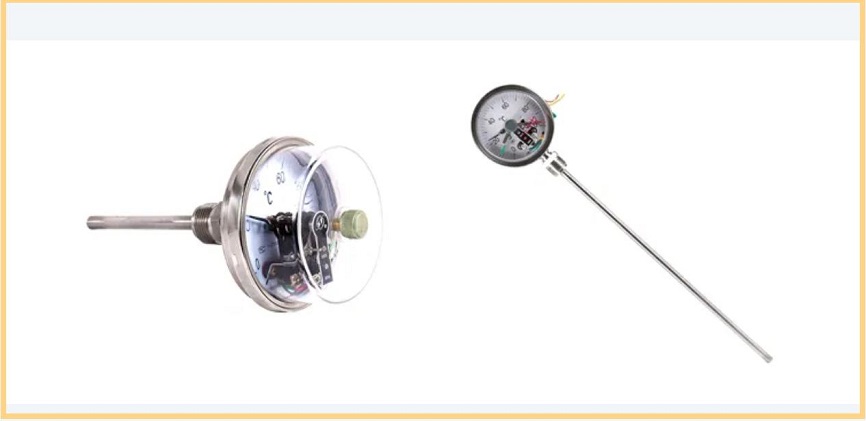

Termometre de contact electric bimetal

Termometru de contact electric bimetalic este un instrument industrial care combină măsurarea temperaturii și funcțiile de control automat. Cea mai mare diferență între IT și un termometru obișnuit este că, pe lângă indicarea temperaturii, poate controla automat și circuitul.

1. Cum să citiți numărul modelului? Parametrii cheie sunt conținuti în cod.
model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefix (WSSX): Indică clar că tipul de produs este un termometru de contact electric bimetalic.

· Prima cifră (4): reprezintă metoda de instalare. 1 - tip radial (cadranul este perpendicular pe tija de inserție), 2 - axial de tip (cadranul este paralel cu tija de inserție), 3 - tip universal (cadranul se poate roti 360 °), 4 - tip de instalare flanșă, 5 - tip de instalare filetat.

· A doua cifră (1): Indică diametrul cadranului. Opțiunile sunt 1-60mm, 2-100mm, 3-150mm, 4-200mm. Cu cât este mai mare diametrul, cu atât citirea este mai clară, ceea ce o face potrivită pentru observarea pe distanțe lungi.

· A treia cifră (1): Indică nivelul de precizie. 1 - 1,0 nivel, 2 - 1,5 nivel. Cu cât este mai mic nivelul de precizie, cu atât este mai mică eroarea de măsurare (de exemplu, nivelul de 1,0 înseamnă că eroarea nu este mai mare de ± 1% din intervalul).

· Cod suplimentar: De exemplu, „P” indică cu conducta de protecție, „M” indică cu structura impermeabilă. Alegerea poate fi făcută în funcție de mediul de utilizare.

2, cele trei componente de bază determină performanța.
core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Element termometric (miez de detectare a temperaturii): Se realizează prin rularea a două foi de metal cu coeficienți de expansiune termică diferiți (cum ar fi aliajul de alamă și iridiu). Când temperatura se schimbă, foaia bimetalică se îndoaie datorită diferenței de expansiune, ceea ce face ca indicatorul să se rotească și să obțină indicații de temperatură.

· Dispozitiv de contact electric (componentă cheie pentru controlul temperaturii): Este format din contacte fixe și contacte mobile. Contactele mobile se mișcă împreună cu indicatorul. Când temperatura atinge valoarea presetată, cele două contacte fac contact/deconectare, declanșând o alarmă externă sau un circuit de control (cum ar fi pornirea ventilatorului, închiderea încălzitorului).

· Componente de cap și de montare: head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, selecția materialelor: materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 pași pentru a selecta produsul potrivit

· Interval de măsurare: Selectați pe baza intervalului de temperatură care trebuie măsurat. Este recomandat ca măsurarea reală să se încadreze în 1/3 până la 2/3 din interval (de exemplu, dacă măsurați 0 - 100 ℃, alegerea unui interval de 0 - 150 ℃ ar oferi rezultate mai precise).

· Luați în considerare mediul: Pentru medii umede/corozive, alegeți cadran din oțel inoxidabil cu tub de protecție 316L; Pentru scenarii de vibrații, selectați modelele cu structură rezistentă la șoc.

·Instalare: Pentru măsurarea temperaturii conductei, utilizați instalarea filetată sau flanșă; Pentru măsurarea temperaturii echipamentului, alegeți tip radial sau universal.

Rezumat:
Deși structura termometrului de contact electric bimetalic nu este complexă, selecția rezonabilă a modelelor și materialelor afectează în mod direct precizia măsurării și siguranța echipamentului. Sperăm că acest articol vă poate ajuta să înțelegeți rapid cunoștințele de bază și să evitați greșelile de selecție. Ați întâmpinat probleme în utilizarea dvs.? Bine ați venit să lăsați mesaje în secțiunea de feedback ~
