De la mediu până la condițiile de funcționare: un ghid de demontare cuprinzător pentru selectarea manometrelor de presiune a diafragmei pentru a evita capcanele comune

Procesul ales ar trebui să se bazeze pe caracteristicile mediului, condițiile de măsurare, cerințele de instalare și cerințele de precizie. Ar trebui să se potrivească în mod cuprinzător, cum ar fi materialul diafragmei, forma structurală și intervalul, pentru a se asigura că instrumentul este potrivit pentru site și poate garanta precizia măsurării.

I. Definiți în mod clar caracteristicile mediului măsurat
· Rezistența la coroziune: selectați materialul membranei bazat pe aciditate și alcalinitate, precum și proprietățile oxidante și reducătoare ale mediului:
Acid slab obișnuit/alcalin: 304/316 Diafragmă din oțel inoxidabil
Foarte coroziv (cum ar fi acidul sulfuric concentrat, Aqua regia): HASTELLOY (C-276), aliaj Monel sau politetrafluoroetilen (PTFE)
Industria alimentelor/farmaceutice: trebuie să respecte standardele FDA de 316L diafragme sanitare din oțel inoxidabil (cum ar fi cauciucul din silicon).
· Conținut de vâscozitate/particule: Pentru mediul de vâscozitate ridicată sau care conțin particule (cum ar fi noroi, vopsea), selectați o structură de membrană plană sau convexă care este rezistentă la înfundare pentru a preveni uzura membranei.
· Pericol de toxicitate/incendiu: pentru medii toxice sau inflamabile/explozive, este necesară o diafragmă de conectare a flanșei de etanșare cu performanțe excelente de etanșare pentru a preveni scurgerea.

Ii. Determinați condițiile și parametrii de măsurare
· Interval de presiune:
Intervalul standard de măsurare este setat de 1,3 până la 1,5 ori limita superioară (de exemplu, dacă presiunea maximă este de 1 MPa, selectați un interval de 1,6 MPa).
Pentru scenarii de presiune pulsantă (cum ar fi la ieșirea pompei), ar trebui să fie selectată un interval care este de cel puțin două ori presiunea maximă pentru a împiedica deteriorarea diafragmei din cauza oboselii.
· Interval de temperatură
Când temperatura medie este prea mare (de exemplu,> 200 ℃), este necesar să se selecteze un material diafragmă rezistent la temperaturi ridicate (cum ar fi aliajul Hastelloy) sau să instalați un tub de condensator.
În medii la temperaturi extrem de scăzute (cum ar fi sub -40 ℃), este necesar să se confirme rezistența la temperatură scăzută a materialului diafragmei (cum ar fi cauciucul cu fluor).
· Condiții de mediu: Pentru scenarii cu vibrații frecvente (cum ar fi compresoare), este necesar să selectați un contor de diafragmă cu o structură de amortizare pentru a împiedica indicatorul să se agite și să afecteze citirea.

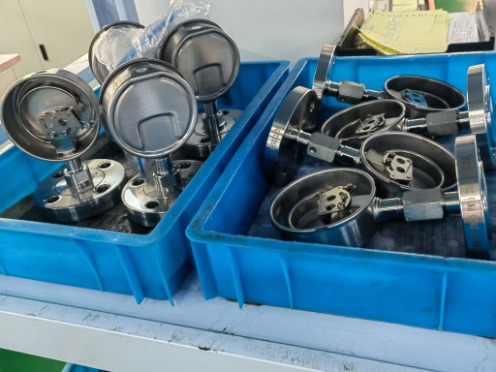

Iii. Forma structurală și compatibilitatea instalării

Iv. Potrivirea cerințelor de instalare și interfață
· Specificații ale interfeței: Interfețele comune includ M20*1.5, G1/2, NPT1/4, etc. Ele trebuie să fie în concordanță cu interfața conductei sau a echipamentului.
· Metoda de instalare: instalare verticală (cu cadranul orientat în sus) sau instalarea orizontală. Pentru tipul de flanșă, este necesar să vă asigurați că distanțarea găurilor de șuruburi filetate respectă standardele de conducte (cum ar fi DN50, PN16).

V. Nivel de precizie și protecție
· Grad de precizie: nivelurile de precizie utilizate în mod obișnuit sunt 1,0 grade și 1,6 grad (eroare ± 1% până la ± 1,6%). Pentru măsurători precise (cum ar fi în laboratoare), poate fi selectat gradul de 0,5.
· Nivel de protecție: pentru medii exterioare sau umede, selectați un nivel de IP65 sau mai sus pentru a împiedica să intre în apă și să afecteze componentele interne.

Considerații de selecție
Compatibilitatea mediului cu materialul diafragmei
· De exemplu, membranele politetrafluoroetilene (PTFE) sunt rezistente la acizi puternici și baze puternice, dar nu sunt potrivite pentru metale topite cu temperaturi ridicate; Hastelloy C-276 este potrivit pentru medii care conțin ioni fluorine, dar este relativ scump.

Cerința de compensare a temperaturii
· Când temperatura mediului diferă semnificativ de temperatura ambiantă (de exemplu,> 50 ℃), trebuie luată în considerare influența temperaturii asupra elasticității diafragmei. În astfel de cazuri, poate fi selectată un ecartament diafragmă cu compensarea temperaturii.

Costul și soldul valorii pentru bani
· Materiale speciale (cum ar fi aliaj de titan) pentru sigiliile cu diafragmă au costuri mari. Este necesar să le selectați pe baza condițiilor și cerințelor specifice de muncă pentru a evita dimensiunea excesivă, ceea ce poate duce la deșeuri.


Referință pentru cazuri de selecție
Scenă
· O întreprindere chimică trebuie să măsoare presiunea unei conducte de acid clorhidric cu concentrație de 30% (cu o temperatură de 80 ℃ și o presiune cuprinsă între 0 și 0,8 MPa).

Sugestii de selecție
Material diafragm: Hastelloy C-276 (rezistent la coroziunea acidului clorhidric).
Forma structurală: tip de flanșă (DN25, PN10) - previne scurgerea.
Interval: 1,0 MPa (0,8 MPa * 1,25 ori).
Precizie: 1,6 grad, nivel de protecție: IP65.

Rezumat:

Selecția diafragmei indicatoare de presiune ar trebui să se bazeze pe principiul „Condiții de funcționare medie - instalare”. Prin potrivirea precisă a materialelor, structurilor și intervalelor de măsurare, se poate obține un echilibru între fiabilitatea măsurării și economie. Mai ales în industrii precum inginerie chimică, prelucrare alimentară și petrol, selecția corectă este crucială pentru asigurarea siguranței producției și a preciziei datelor.
