Vezi detalii În domeniul măsurării de joasă presiune, manometrul capsulei are o poziție semnificativă datorită preciziei și stabilității lor ridicate. Fie că este vorba de monitorizarea presiunii scăzute în conductele de gaz, sistemele de ventilație sau vasele de reacție chimică, prezența lor poate fi văzută peste tot. Astăzi, să analizăm în detaliu semnificațiile modelului, compoziția structurală și selecția materialului manometrelor capsulei.
Manometru capsulă: Model
Model de baza: Începe cu „YE”, unde „Y” înseamnă manometru, iar „E” se referă în mod specific la structura diafragmei (distins de „Y” în manometrele obișnuite cu tub cu arc).
Diametru cadran: Numărul imediat care urmează numărului de serie de bază indică diametrul cadranului (unitate: mm). De exemplu, YE-100 înseamnă că diametrul cadranului este de 100 mm, în timp ce YE-150 este de 150 mm. Cu cât cadranul este mai mare, cu atât este mai mare precizia citirii, făcându-l potrivit pentru scenarii care necesită observare la distanță lungă.
Identificator de funcție specială: Unele modele vor avea litere suplimentare care indică funcții speciale. De exemplu, în „YE-100B”, „B” poate indica un material din oțel inoxidabil cu margini; în „YE-100Z”, „Z” indică instalarea axială (implicit este instalarea radială).
De exemplu: „YE-100BZ” indică „Material din oțel inoxidabil, diametru cadran 100 mm, manometru cu capsulă montat axial”. Doar uitându-vă la numărul de model, puteți determina rapid dacă îndeplinește cerințele dvs. de utilizare.
Diviziunea structurală a manometrului capsulei
Deși cel manometru capsulă nu are dimensiuni mari, structura sa internă este proiectată ingenios și toate componentele lucrează împreună pentru a obține măsurarea precisă a presiunii scăzute.
Element de măsurare a miezului: Capsulă

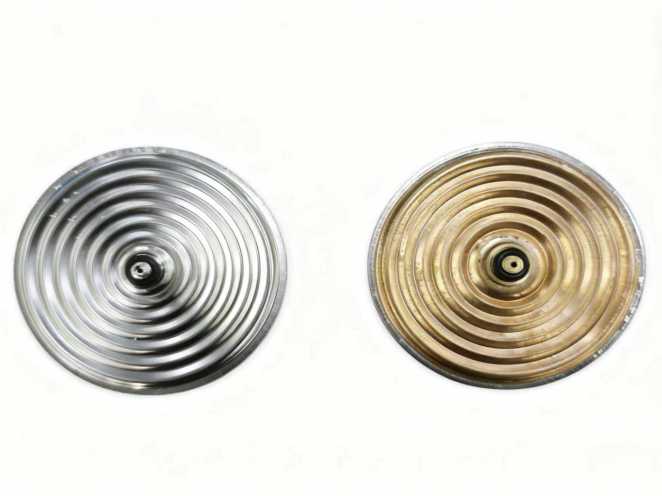

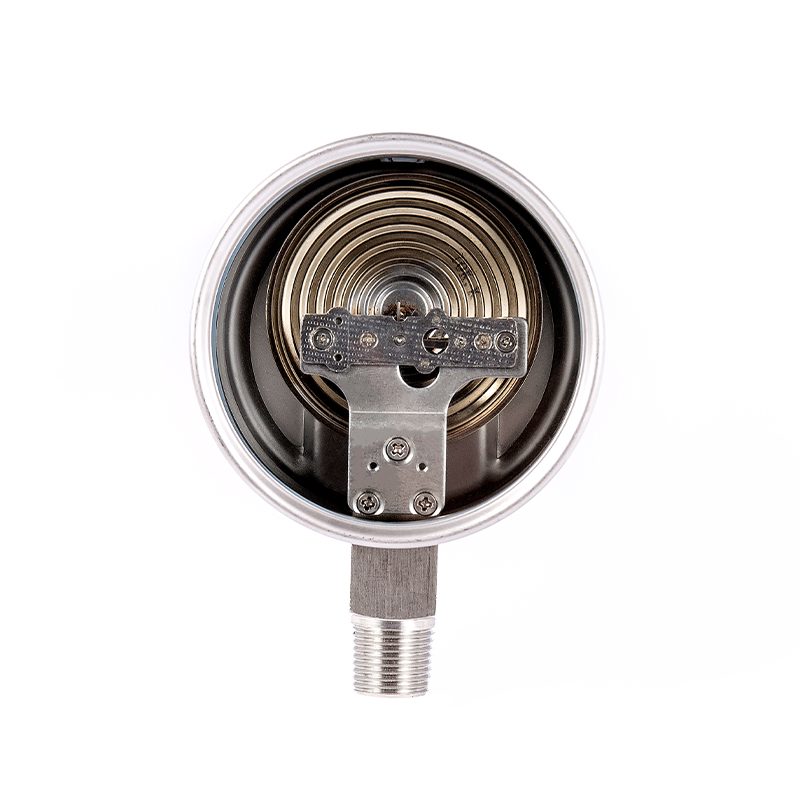

Se formează prin sudarea marginilor a două diafragme metalice (de obicei din aliaj de cupru sau oțel inoxidabil), creând o cutie circulară plată etanșată. Când mediul măsurat intră în cutia diafragmei, diafragma va suferi o deformare elastică (expansiune sau contracție) din cauza efectului de presiune. Aceasta este „sursa de putere” pentru măsurarea presiunii.
Mecanism de transmisie: Amplifică deplasările mici
Deformarea diafragmei este extrem de mică. Trebuie amplificat prin mecanisme de transmisie, cum ar fi biele și roți dințate, înainte de a putea conduce indicatorul să se rotească. Acest proces este similar cu „principiul pârghiei”, transformând micile schimbări de presiune în deplasarea vizibilă a indicatorului.

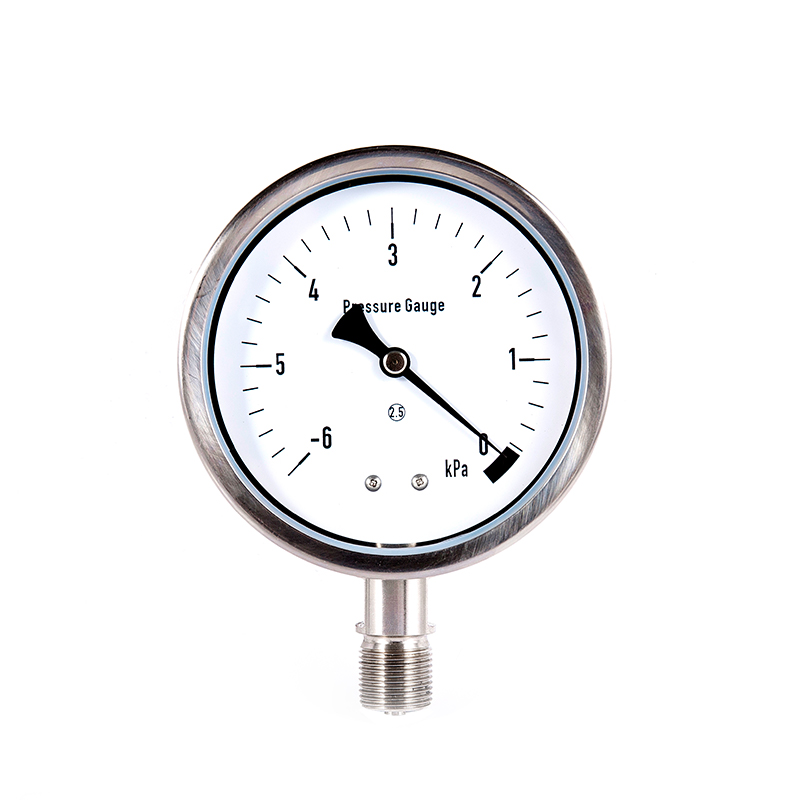

Sistem de indicare: Prezintă vizual valorile presiunii
Include indicatoare și cadrane. Unitățile de scară sunt în cea mai mare parte KPa (kilopascali) sau MPa (megapascali, utilizate în mod obișnuit pentru aplicații cu gamă joasă). Unele modele speciale pot indica și unități precum bara, facilitând citirea în diferite scenarii.
Shell și conexiuni
Carcasa exterioară protejează componentele interne și servește, de asemenea, funcții de rezistentă la praf și umiditate; conectorii sunt folosiți pentru conectarea conductei măsurate, introducând presiunea medie în capsulă. Specificațiile interfeței, cum ar fi (M20*1.5) trebuie să se potrivească cu conducta.
Selectarea materialelor și scenarii de aplicare
Materialul manometrului cu diafragmă afectează în mod direct corozivitatea, durata de viață și mediul aplicabil. Atunci când îl alegeți, trebuie să țineți cont de caracteristicile mediului măsurat.
1. Material cutie cu membrană:
Aliaj de cupru: cost redus și elasticitate bună, potrivit pentru măsurarea gazelor necorozive (cum ar fi aerul, azotul) sau lichidele neutre.
Oțel inoxidabil: prezintă o rezistență puternică la coroziune și poate fi utilizat pentru măsurarea mediilor cu urme de substanțe corozive (cum ar fi gaze ușor acide, abur în medii umede). Este mai durabil în industriile chimice, zonele de coastă etc.
2. Materialul carcasei:
Oțel carbon obișnuit: Suprafață tratată cu vopsea, cost redus, potrivit pentru medii interioare uscate și necorozive.
Oțel inoxidabil: Nivel de protecție mai ridicat, capabil să reziste la umiditate, praf și gaze ușoare corozive, potrivit pentru medii exterioare sau dure.
3. Material de etanșare:
Etanșarea dintre îmbinare și carcasă se face de obicei folosind cauciuc nitrilic sau cauciuc siliconic. Cauciucul nitrilic are o rezistență bună la ulei, în timp ce cauciucul siliconic este mai rezistent la temperaturi ridicate. Alegerea materialului se poate face pe baza temperaturii și caracteristicilor mediului.
Deși manometrele cu capsulă sunt utilizate în principal în „câmpurile de joasă presiune”, acestea sunt indispensabile în industrii precum siguranța gazelor, monitorizarea mediului și prelucrarea alimentelor. Pentru a profita la maximum de valoarea lor în poziția corectă, este necesar să înțelegeți semnificația modelului lor, să înțelegeți principiile structurale și să selectați materialele adecvate. Data viitoare când cumpărați, puteți consulta acest ghid pentru a găsi cu ușurință modelul potrivit!
