Ecartamentul de presiune: o interpretare cuprinzătoare de la detaliile construcției la mecanismul de funcționare

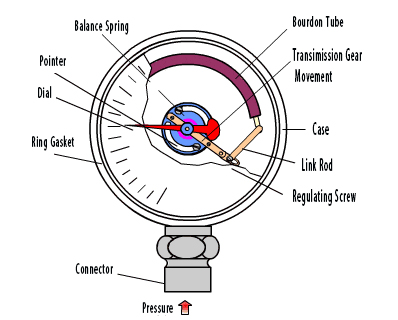

1. Structura principală a gabaritului de presiune

01 Element sensibil elastic

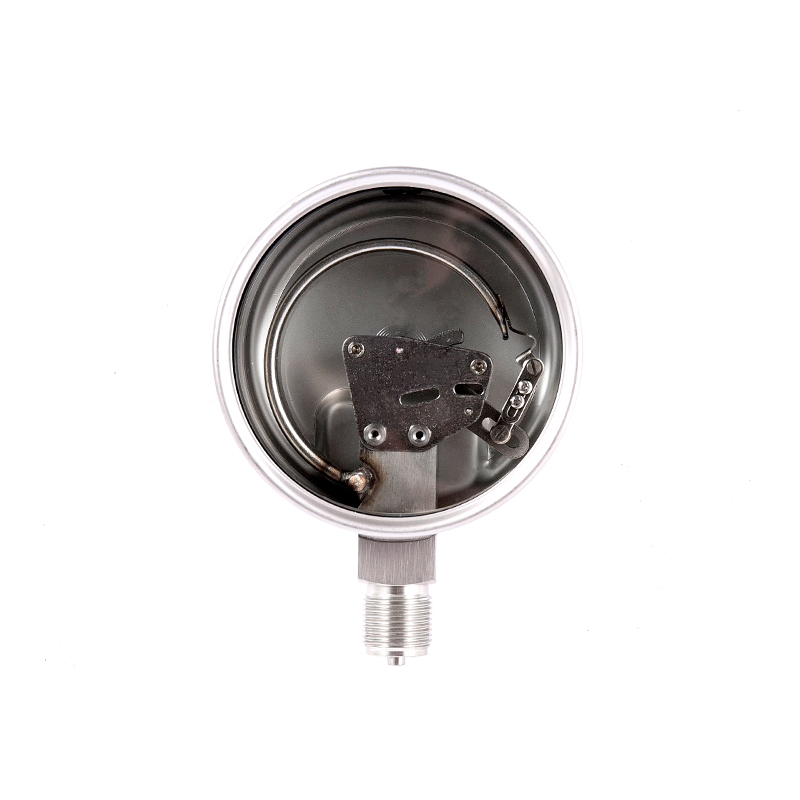

· Tubul Bourdon: cel mai frecvent element elastic, este sub forma unei forme c, spirală sau elicoidală și este confecționat din aliaj de cupru sau oțel inoxidabil. Când interiorul este sub presiune, tubul Bourdon se va extinde spre exterior, determinând rotirea indicatorului.
· Diafragmă: utilizat pentru măsurare presiune joasă și corosivitate meduim, din metal sau cauciuc care se va deforma după ce a fost afectat de presiune.
· Bellows: Potrivit pentru măsurarea presiunilor foarte mici, cu o deformare mare și sensibilitate ridicată.

02 Gear de transmisie
· Tija de legătură: Conectați elementele elastice și mecanismul de viteză pentru a transmite deplasarea deformării.
· Gear în formă de ventilator: convertește mișcarea liniară în mișcare de rotație și amplifică unghiul de deviere al indicatorului.
· Angrenaj mic: ochiuri cu angrenajul sectorial și conduce arborele indicatorului să se rotească.

03 Indicarea dispozitivului
· Pointer: afișează valoarea curentă a presiunii și este de obicei utilizat împreună cu cadranul.
· Dial: indică unități de presiune (MPA, BAR, PSI, etc.), iar diferite intervale de măsurare corespund diferitelor intervale de scară.

04 Componente de coajă și conectare
· Caz: protejează mecanismul intern. Materialul este fie din plastic, oțel inoxidabil sau aliaj de aluminiu. Unele rezistente la șocuri indicatoare de presiune sunt umplute cu ulei (cum ar fi ulei de silicon sau glicerină) în interior pentru a reduce vibrațiile.
· Conexiune: este utilizat pentru conectarea sistemului testat. Standardele comune de fir includ G1/2, NPT, BSP, etc.


2. Principiul de lucru al ecartamentului de presiune

01 Propagarea presiunii
· Mediul măsurat (gaz sau lichid) intră în manometru prin interfață și acționează asupra elementului elastic (cum ar fi tubul bourdon, diafragma sau burduful).

02 Deformarea elementului elastic
· Tubul Bourdon: Pe măsură ce presiunea crește, tubul Bourdon se îndreaptă treptat (în cazul unui tub în formă de C) sau se extinde (în cazul unui tub în spirală) datorită presiunii interne, rezultând deplasarea.
· Tip diafragmă: presiunea face ca centrul diafragmei să fie supus deformării îndoită, iar deplasarea variază în funcție de presiune.
· Tipul Bollows: expansiune axială și contracție, potrivite pentru măsurarea presiunilor foarte mici.

03 Amplificarea transmisiei mecanice
O ușoară deformare a elementului elastic este transmisă prin mecanismul de legătură cu angrenajul sectorial, care apoi determină rotirea micilor unelte și determină să se abată indicatorul. Funcția sistemului de mecanism de transmisie a vitezei este de a amplifica deplasarea, permițând indicatorului să indice clar valoarea de presiune.

04 Indicarea indicatorului
Pointerul se deplasează pe cadran și indică valoarea de presiune corespunzătoare. De exemplu:
· Când presiunea este 0, indicatorul ar trebui să indice marcajul „0” (dacă nu este exact, este necesară o ajustare zero).
· Când presiunea crește pentru construirea mușchilor, indicatorul se rotește în sensul acelor de ceasornic, ceea ce indică valoarea curentă a presiunii.

05 Mecanism de întoarcere la zero
Când presiunea este eliberată, elementul elastic revine la starea inițială, iar indicatorul se deplasează înapoi în poziția zero sub acțiunea părului de păr (sau arc).


3. Principiul de lucru al tipurilor speciale de calibre de presiune
01 manometru de presiune rezistent la șocuri
· Umplerea internă de ulei (ulei de silicon sau glicerină) pentru a reduce impactul asupra indicatorului în timpul vibrației

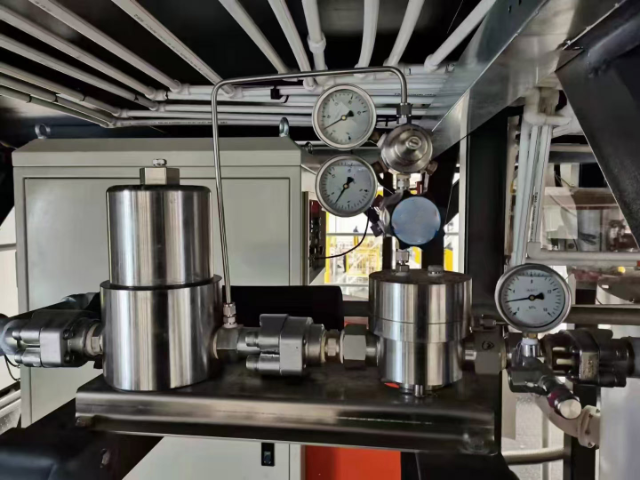

· Potrivit pentru medii de vibrații, cum ar fi utilaje hidraulice și compresoare

02 GAUGE DE PRESIUNE DIFERENTIALĂ
· Folosind un tub dual Bourdon sau o structură de diafragmă dublă, măsoară diferența dintre două surse de presiune.
· Utilizat pentru monitorizarea filtrului, debitul și alte aplicații conexe.

03 GAUGE DE PRESIUNE DIGITALĂ
· Utilizați senzori de presiune (cum ar fi piezoresistiv sau capacitiv) pentru a transforma semnalele de presiune în semnale electrice, care sunt apoi procesate și afișate digital.
· Poate ieși semnale de 4-20mA sau RS485, ceea ce este potrivit pentru control automat.

4.Summarize

· Gautge de presiune mecanică: Pe baza deformării elementului elastic combinat cu rotația angrenajului, are o structură simplă și este ușor de întreținut.
· Gautge de presiune electronică: afișare digitală senzor, precizie ridicată, capabilă de transmisie de date la distanță
· Criterii de selecție: Alegeți tipul corespunzător în funcție de mediu, intervalul de presiune și mediu (vibrații, coroziune).

Deși gabaritul de presiune este mic, este de o importanță vitală în siguranța industrială. Utilizarea corectă și întreținerea pot asigura o funcționare stabilă pe termen lung.
